Puedes usar la xTool F2 Ultra con el rotary attachment para procesar materiales cilíndricos. Con el Rotary Attachment 2 Pro, también puedes procesar materiales esféricos e irregulares.

*El uso del RA2 y del RA2 Pro es el mismo.

Esta página describe cómo usar la xTool F2 Ultra con el rotary attachment para procesar.

 Nota: El pack de la xTool F2 Ultra no incluye ningún rotary attachment.Instala el rotary attachment

El Rotary Attachment 2 Pro admite dos modos de trabajo: modo Roller (rodillos) y modo Chuck (mandril). Si tienes el xTool Accessory Kit para RA2 Pro, puedes instalar el módulo en forma de L en el Rotary Attachment 2 Pro para adaptarte a más escenarios.

Monta y configura el rotary attachment según tus necesidades.

Nota: El Rotary Attachment 1 y el Rotary Attachment 2 solo admiten el modo Roller.

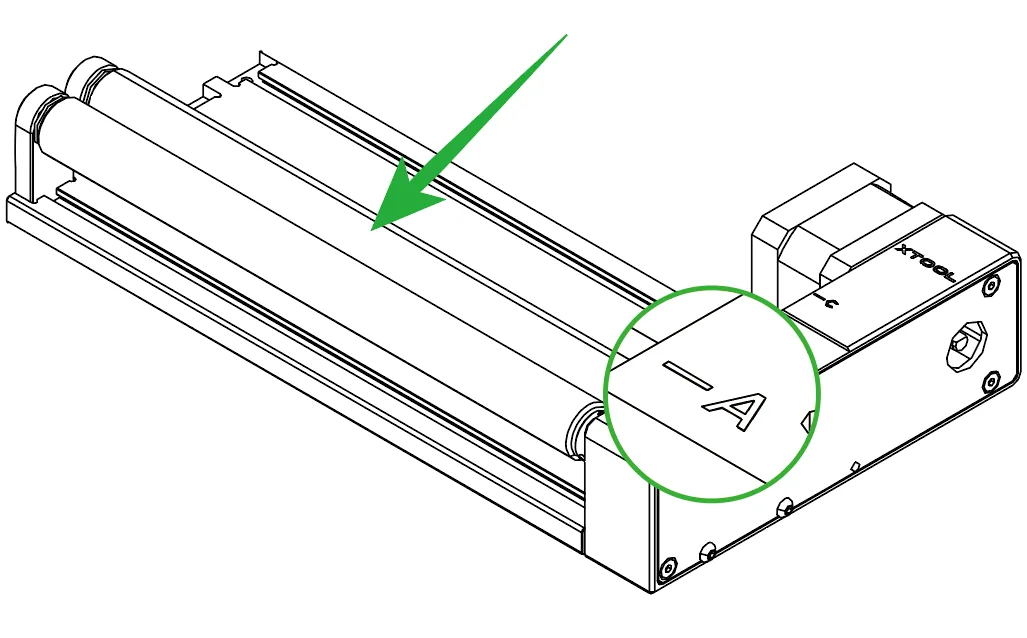

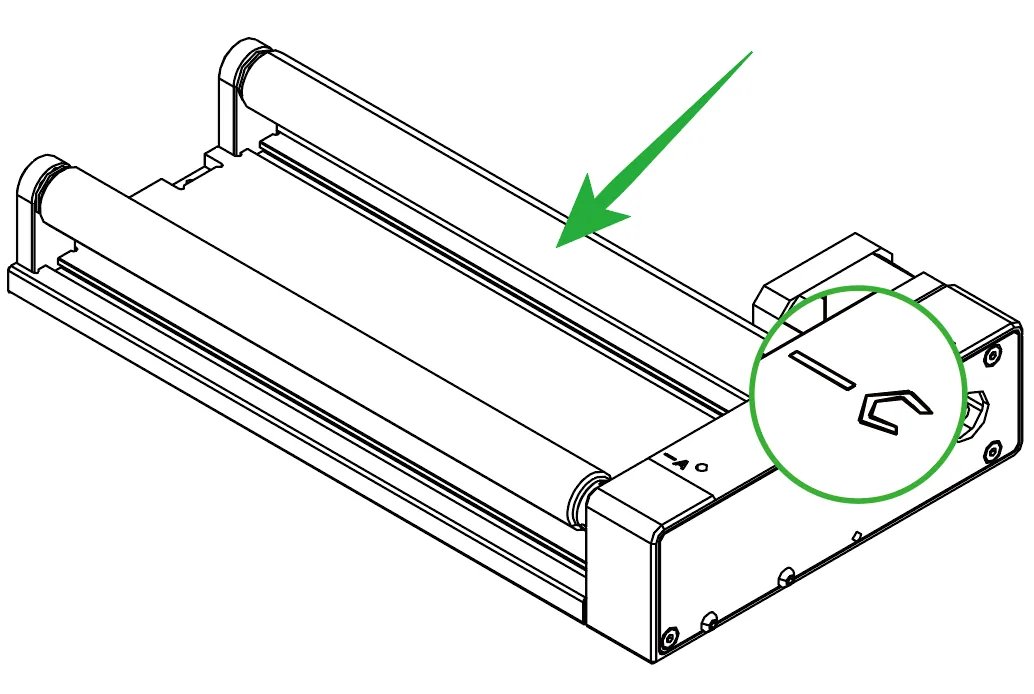

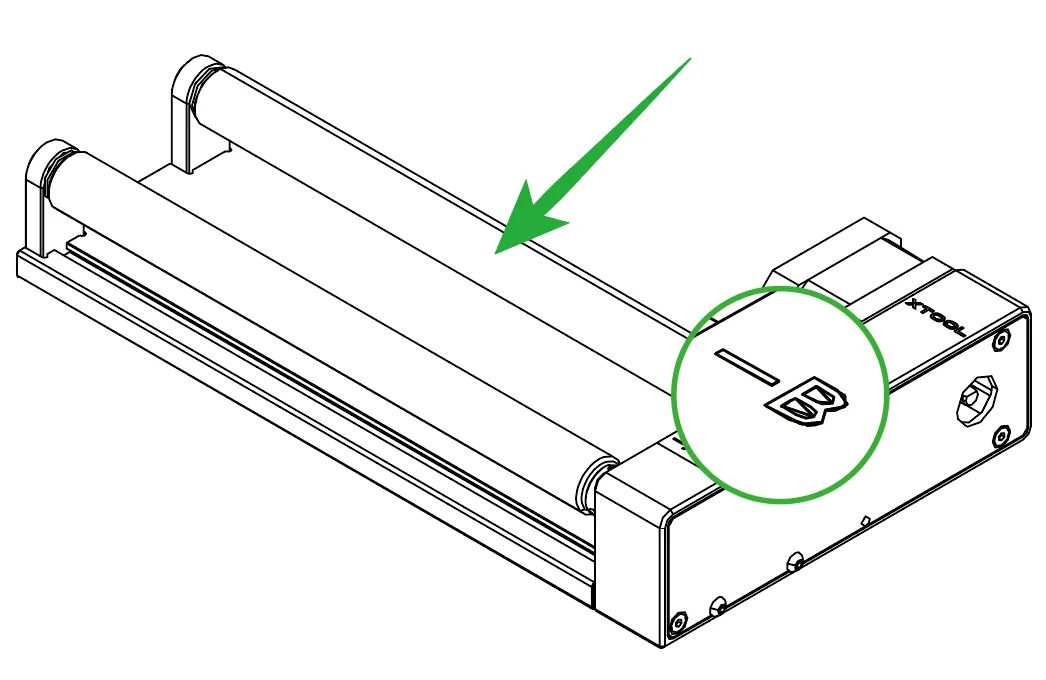

• Si usas el modo Roller, puedes ajustar el rotary attachment al nivel A, B o C.

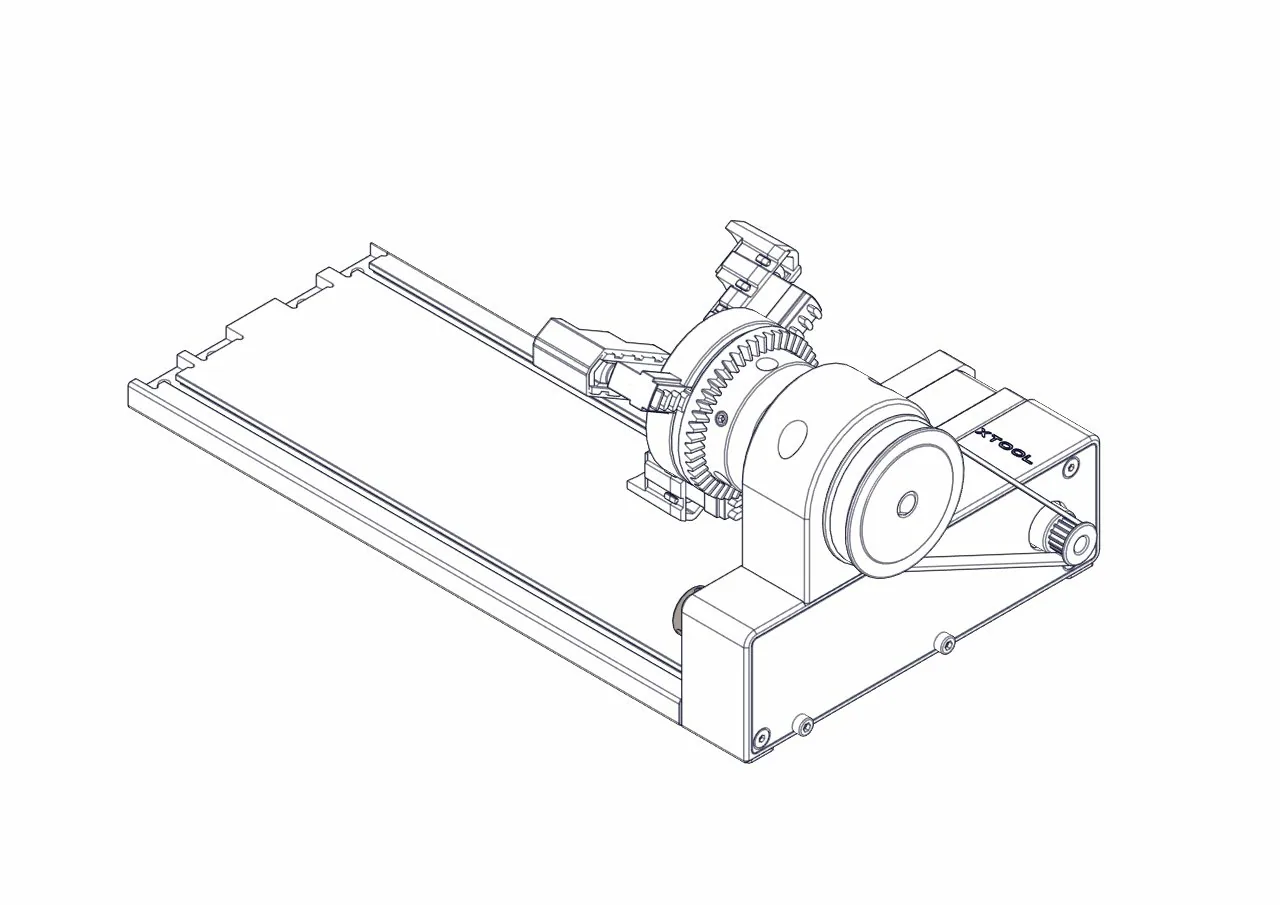

• Si usas el modo Chuck, puedes instalar los componentes del mandril y las mordazas según tus necesidades.

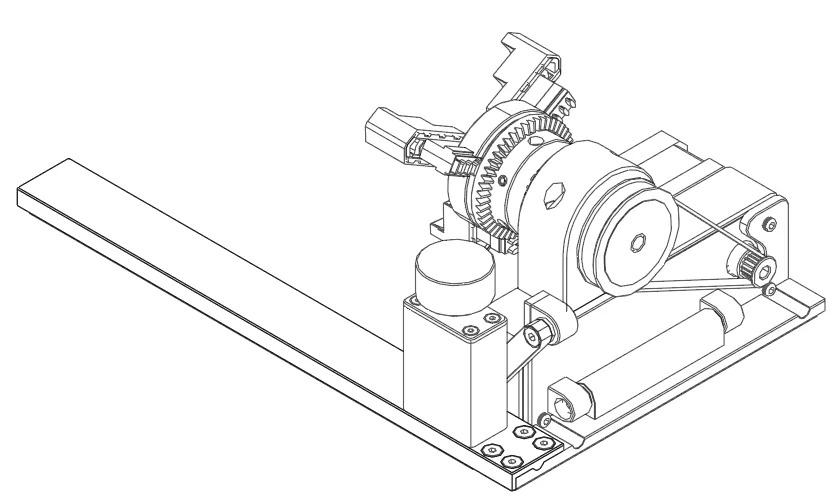

• Si instalas el módulo en forma de L en el Rotary Attachment 2 Pro, puedes ajustar el ángulo del mandril.


Nota: Para más información sobre cómo montar y configurar el rotary attachment, consulta la guía de usuario del xTool Rotary Attachment 2 (RA2) y los consejos para usar el módulo en forma de L del RA2 Pro.Conecta el rotary attachment a la xTool F2 Ultra

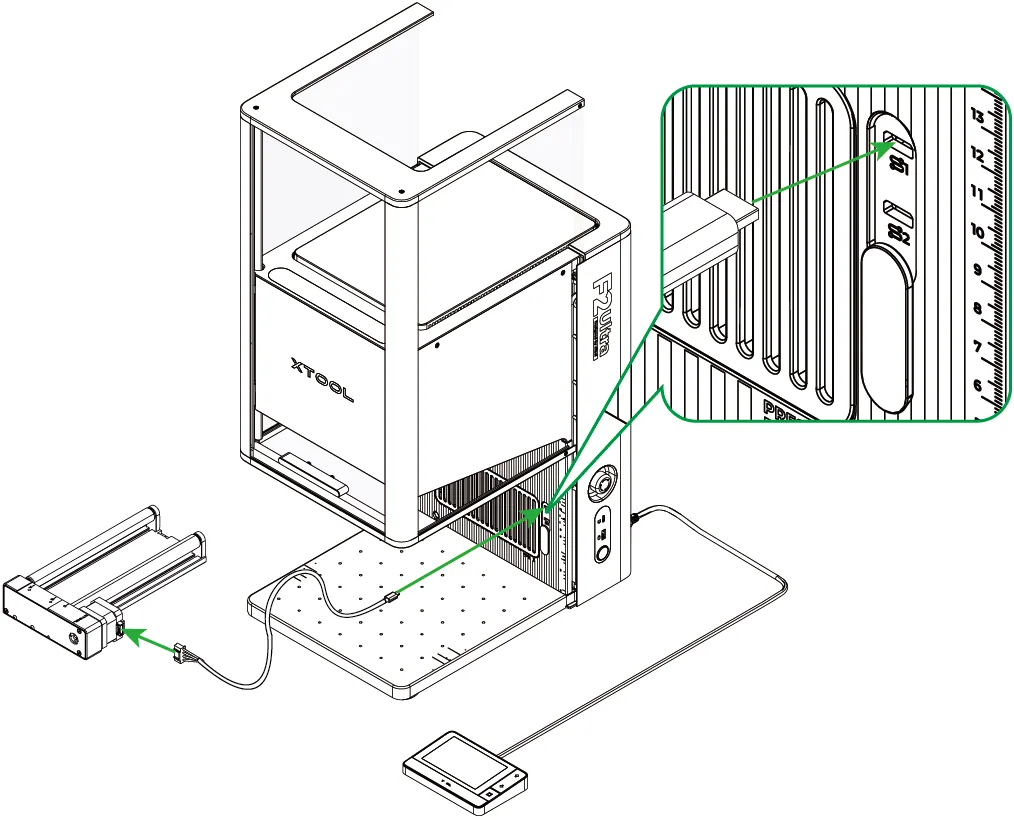

1. Usa el cable de conexión para conectar el rotary attachment con la xTool F2 Ultra.


Nota: Si el cable de conexión incluido en el pack del rotary attachment no es compatible con la xTool F2 Ultra, tendrás que comprar uno compatible.

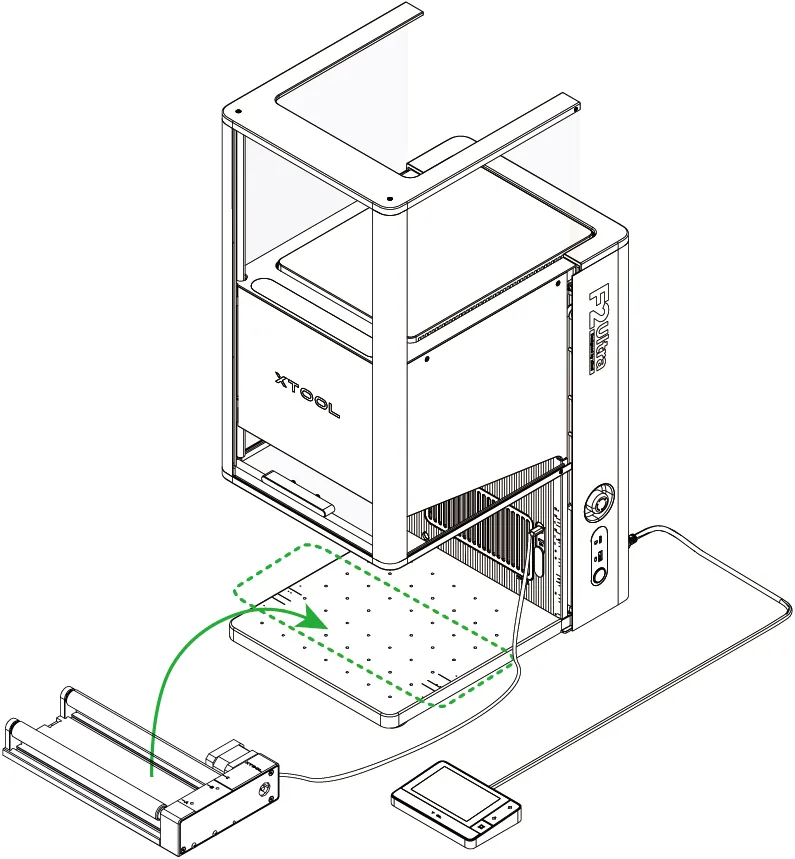

1. Abre la carcasa protectora de la xTool F2 Ultra y coloca el rotary attachment sobre la base de la xTool F2 Ultra.
   Según el modo de trabajo y el nivel ajustado para el rotary attachment, alinea su borde frontal inferior con las líneas de marca correspondientes en la base de la xTool F2 Ultra.

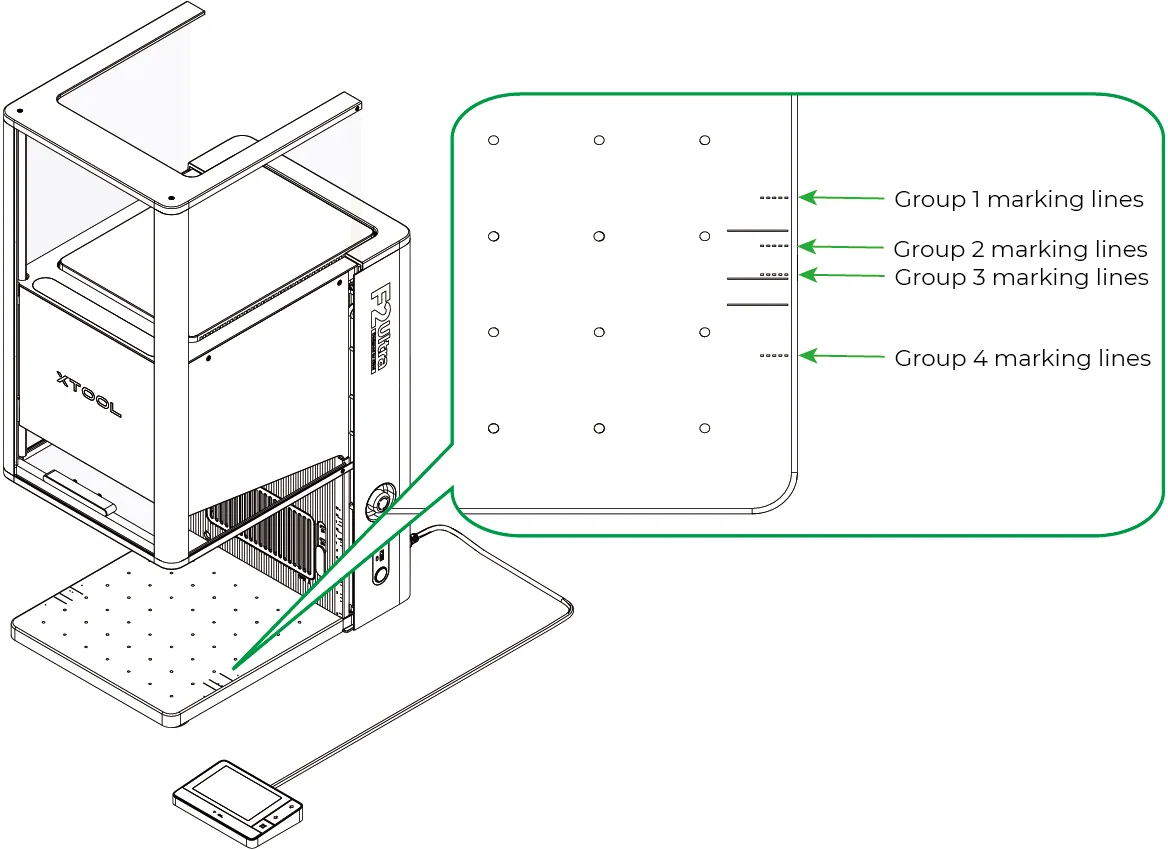

Hay cuatro grupos de líneas de marca en la base de la xTool F2 Ultra.

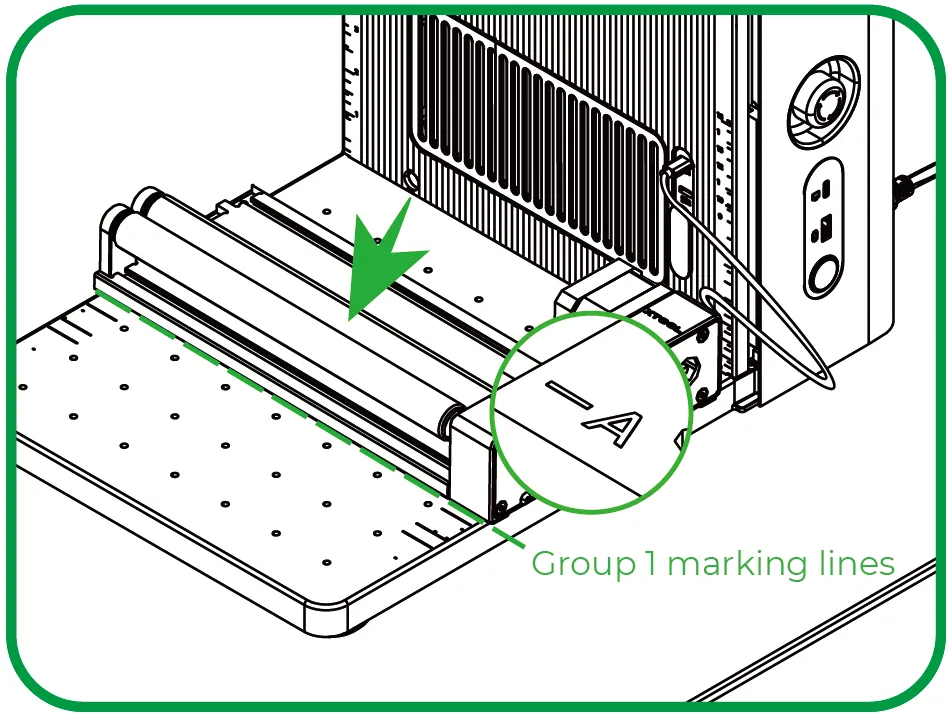

• Si usas el rotary attachment en modo Roller y lo ajustas al nivel A, alinea su borde frontal inferior con las líneas de marca del Grupo 1.

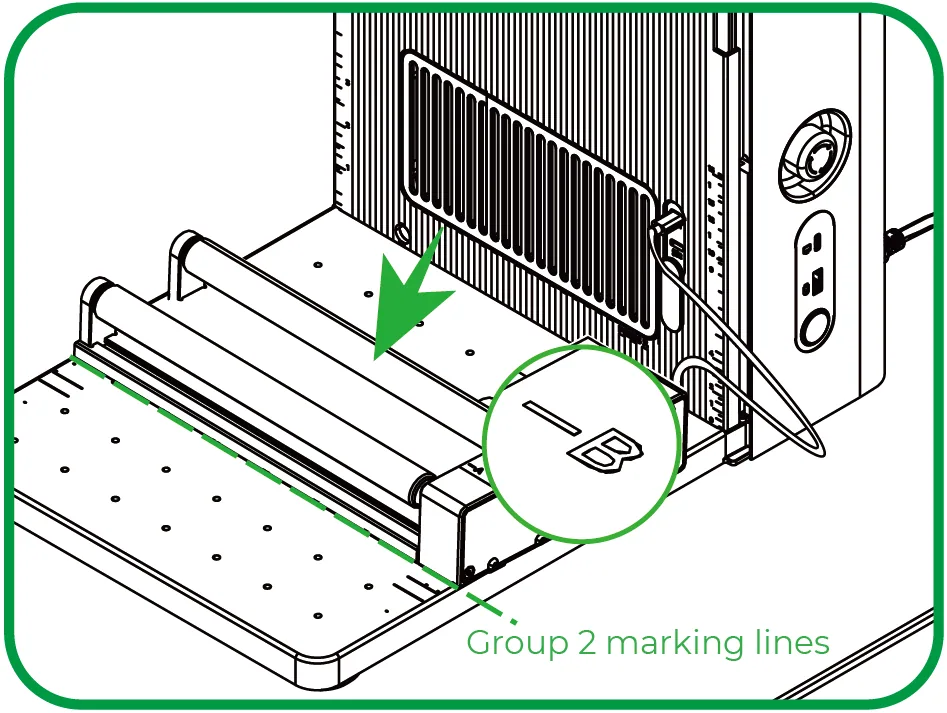

• Si usas el rotary attachment en modo Roller y lo ajustas al nivel B, alinea su borde frontal inferior con las líneas de marca del Grupo 2.

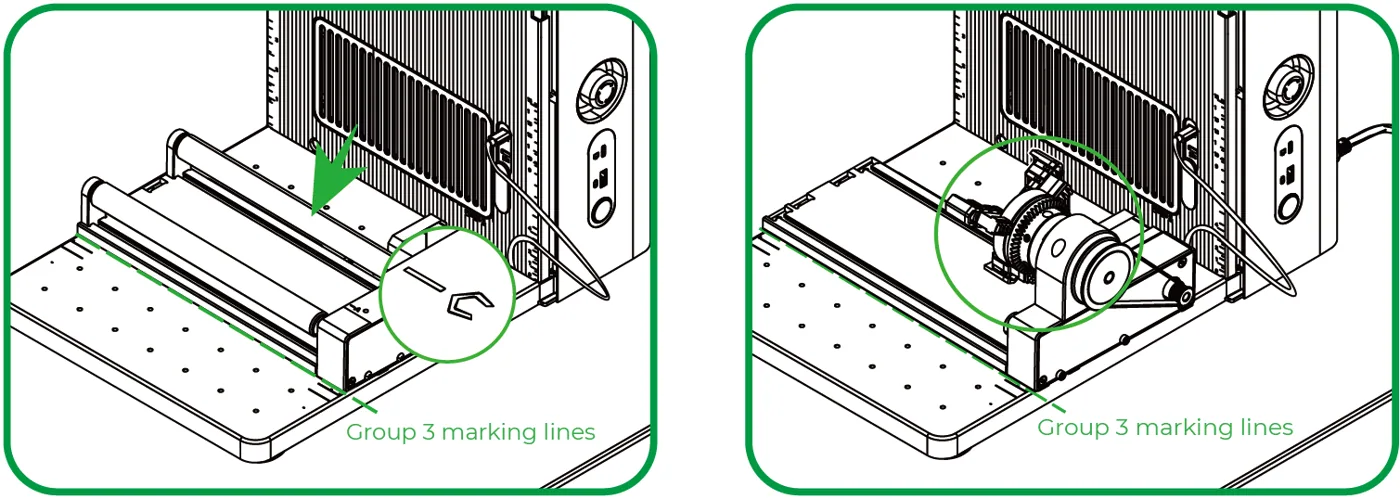

• Si usas el rotary attachment en modo Roller y lo ajustas al nivel C o usas el modo Chuck, alinea su borde frontal inferior con las líneas de marca del Grupo 3.

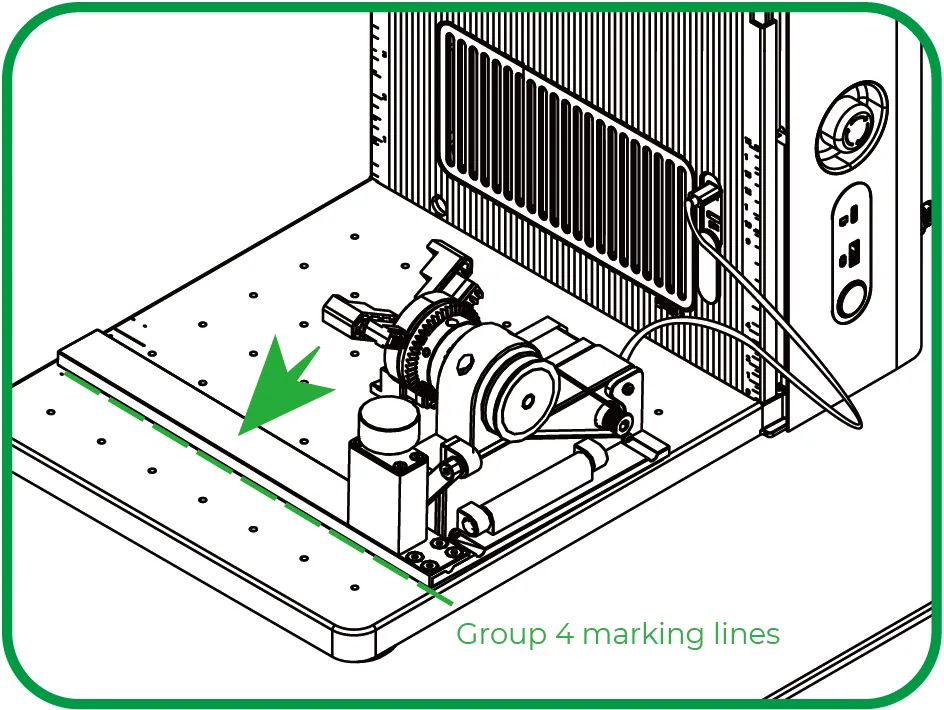

• Si usas el rotary attachment en modo Chuck y le instalas el módulo en forma de L, alinea su borde frontal inferior con las líneas de marca del Grupo 4.


Procesa un material

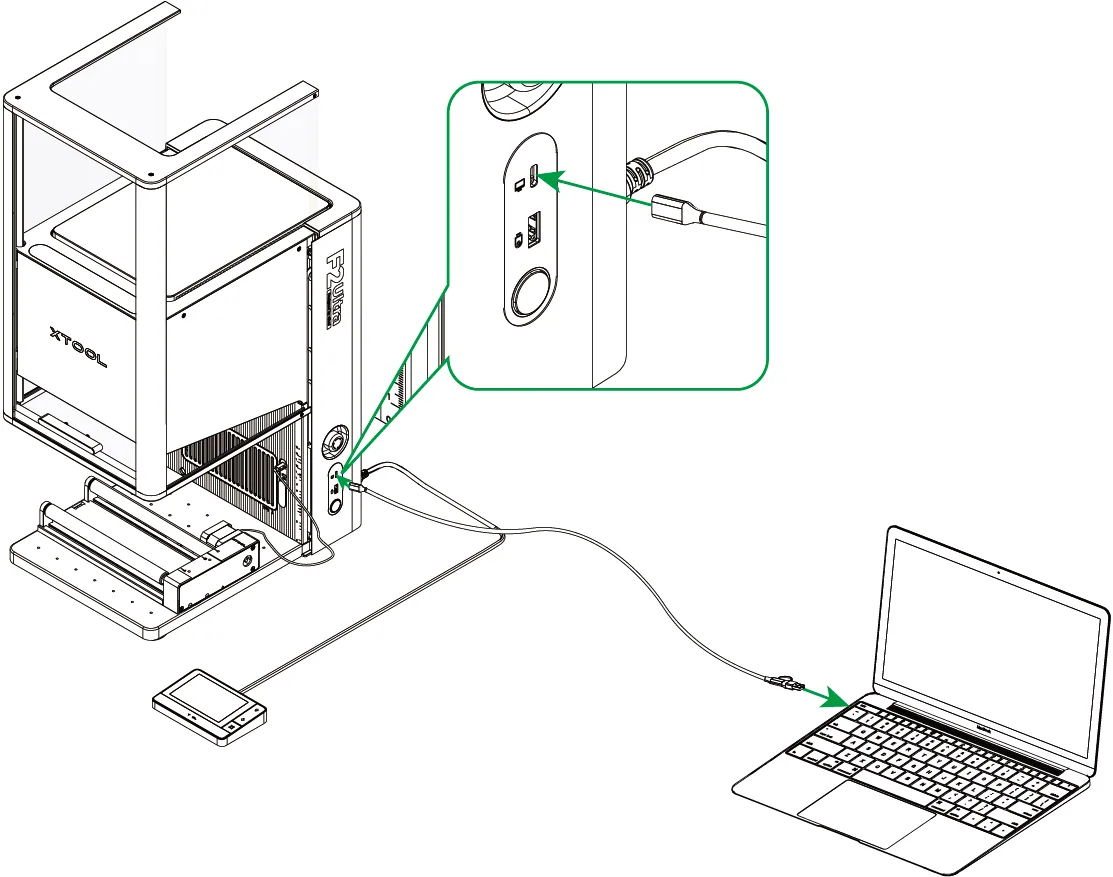

1. Conecta la xTool F2 Ultra a XCS

(1) Usa el cable USB para conectar la xTool F2 Ultra a tu ordenador.

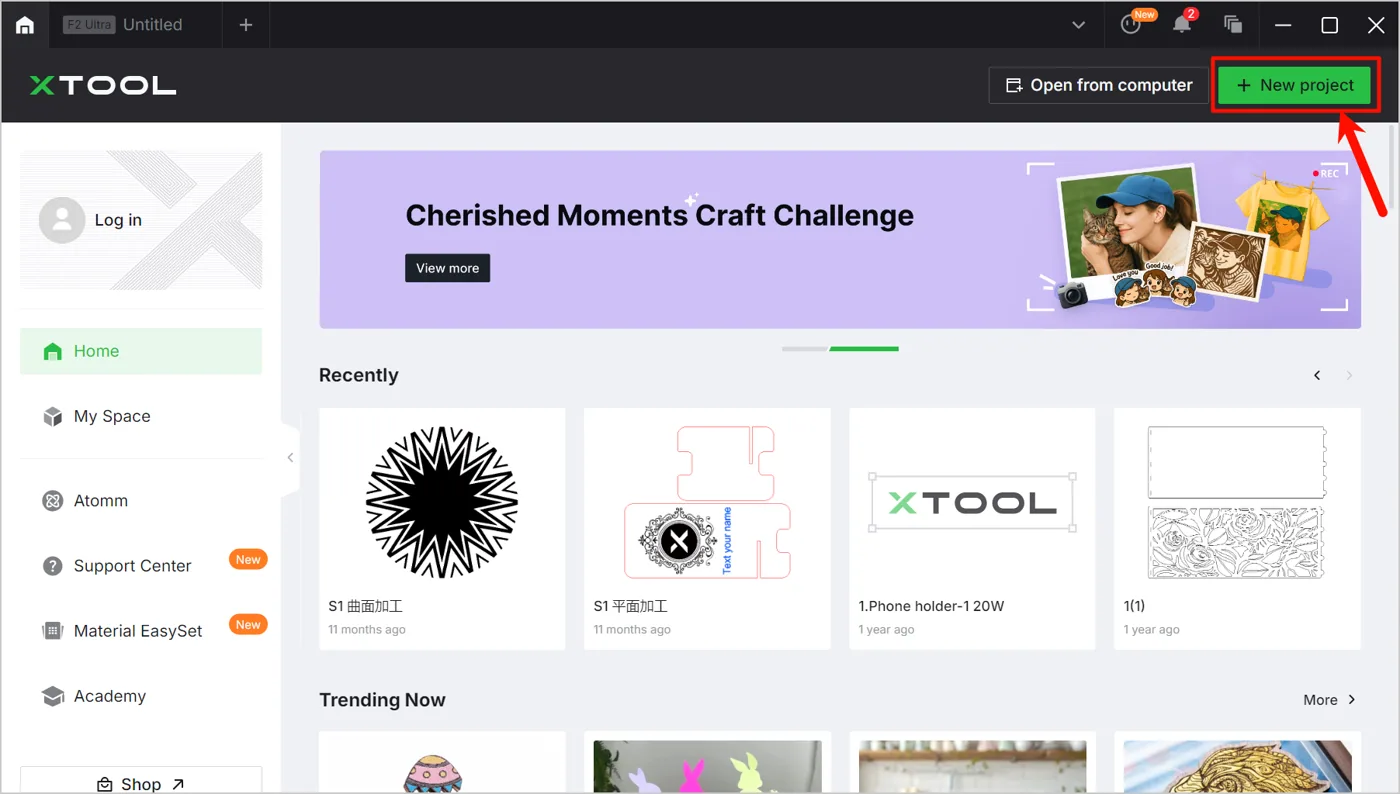

(2) Abre XCS en tu ordenador. En la esquina superior derecha de XCS, haz clic en el botón + Nuevo proyecto.

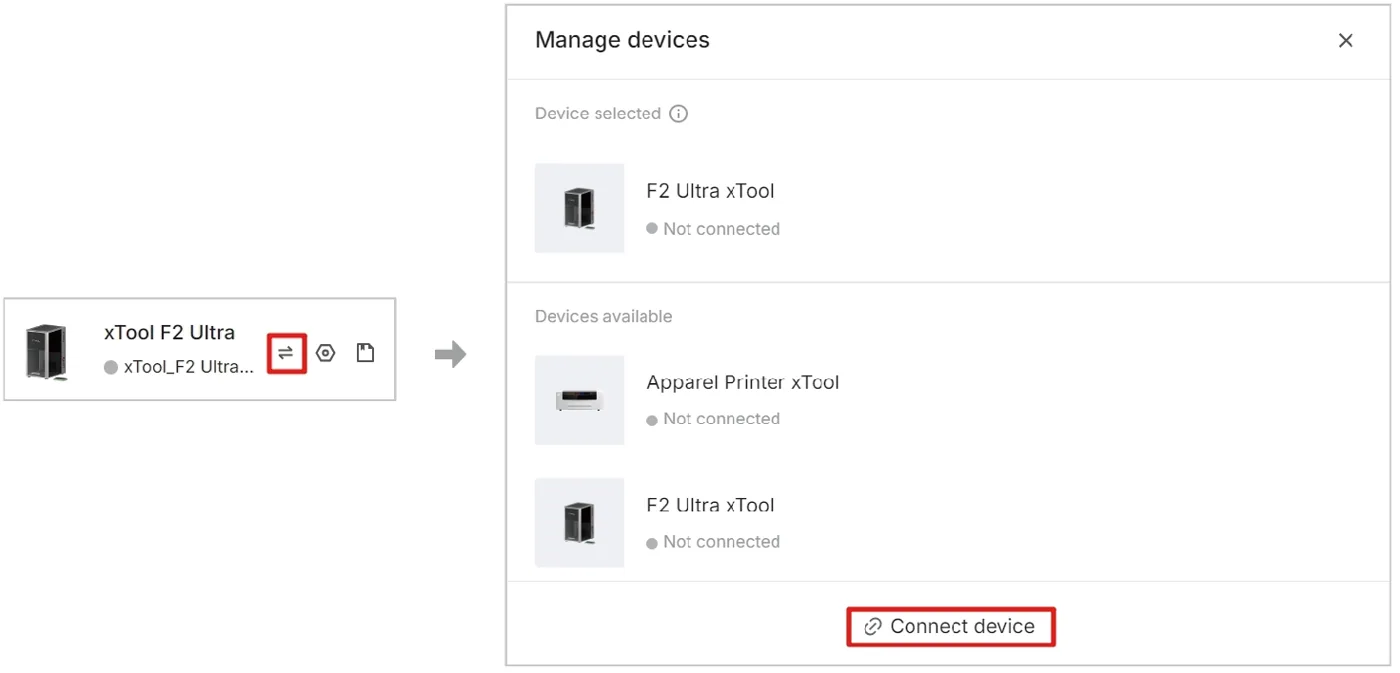

(3) En la parte derecha de la página de edición del proyecto, haz clic en Conectar dispositivo.

Nota: Si ya has conectado un dispositivo xTool en XCS antes, haz clic en Conectar dispositivo.

(4) En la ventana emergente, haz clic en el nombre de tu dispositivo para conectarte a él.

Nota: Para más información sobre otros métodos de conexión, consulta Conectar la xTool F2 Ultra a XCS.

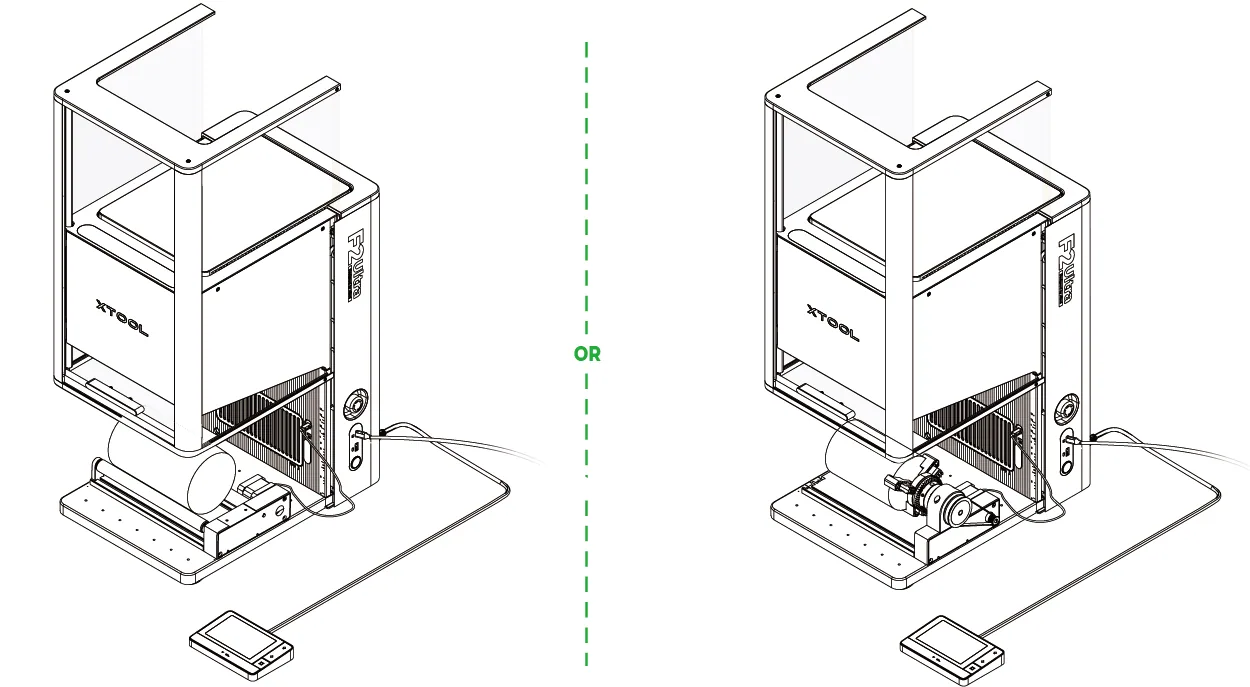

2. Coloca el material

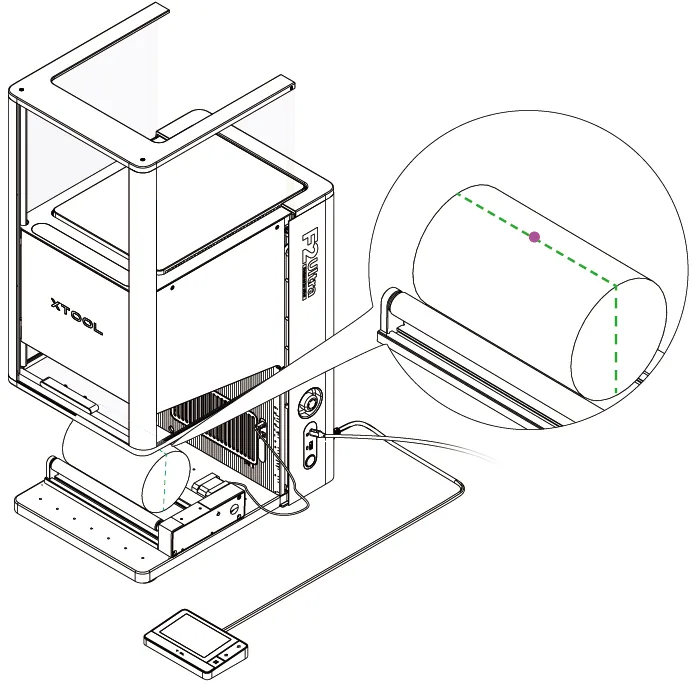

Si usas el rotary attachment en modo Roller, coloca el material entre los dos rodillos.

Si usas el rotary attachment en modo Chuck, fija el material en las mordazas.

3. Selecciona el modo de procesamiento y el nombre del material

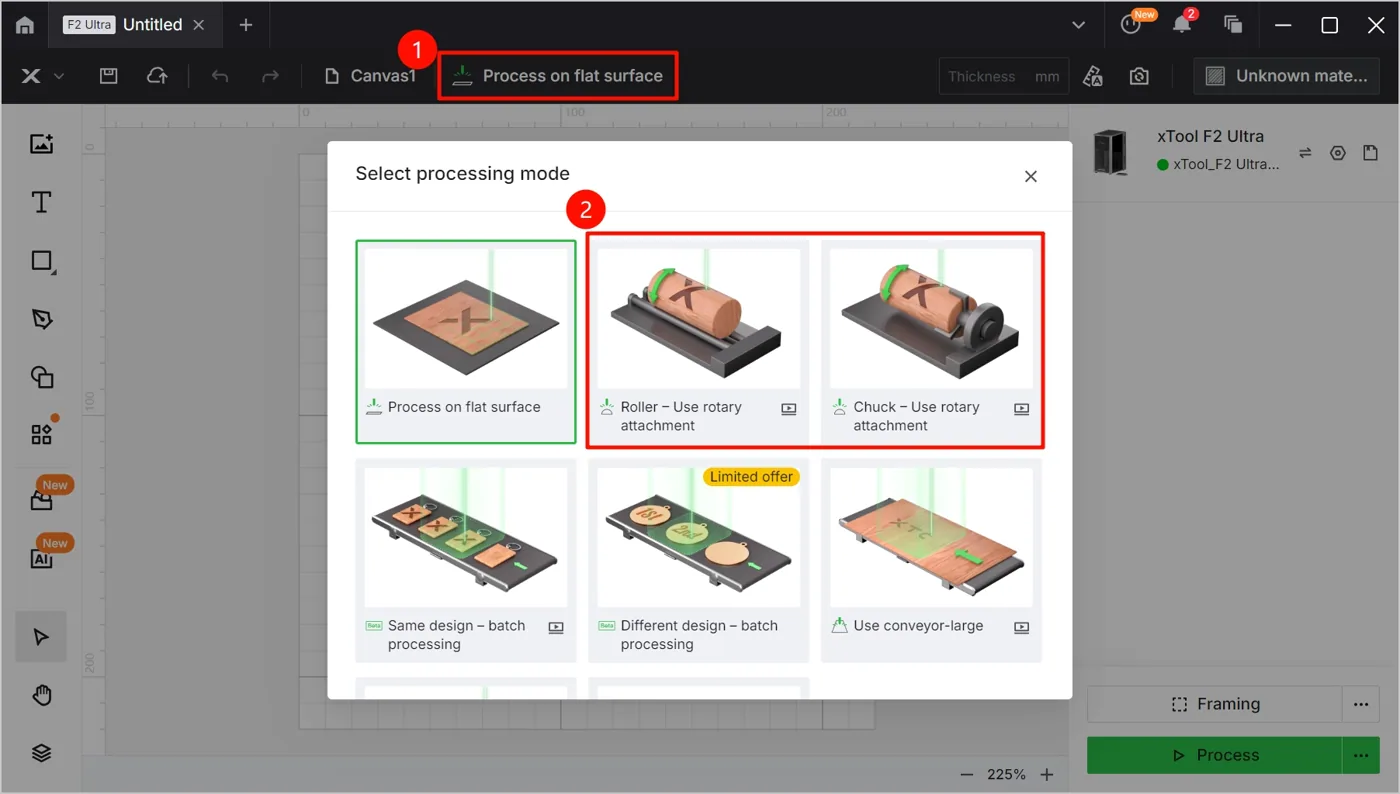

(1) En la parte superior de XCS, haz clic en el nombre del modo de procesamiento actual y luego selecciona el modo de procesamiento que usas para el rotary attachment.

• Roller – Usar rotary attachment
  Si usas el rotary attachment en modo Roller, selecciona Roller – Usar rotary attachment.
• Chuck – Usar rotary attachment
  Si usas el rotary attachment en modo Chuck, selecciona Chuck – Usar rotary attachment.

Nota: Si seleccionas Chuck – Usar rotary attachment, tienes que introducir el Perímetro o el Diámetro del material en la parte superior de XCS.

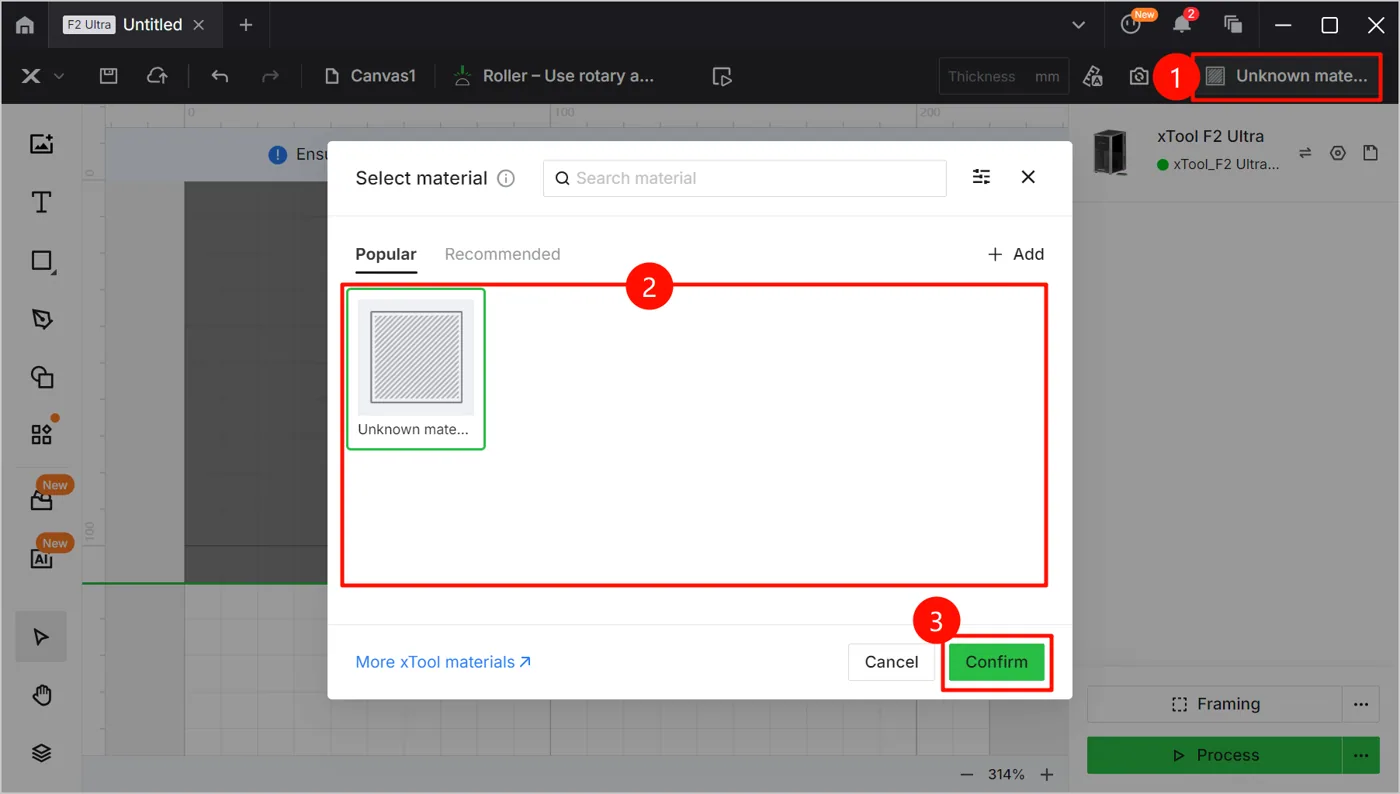

(2) En la esquina superior derecha, haz clic en Material personalizado, selecciona el nombre de tu material y haz clic en Confirmar.

Nota:
– Si no encuentras tu material en la lista, puedes hacer clic en Más materiales xTool para buscar entre más materiales en la Material EasySet Library.
– Si aún no encuentras el nombre de tu material, puedes seleccionar Material personalizado.Nota: Después de seleccionar un material de la lista de materiales o de la Material EasySet Library, el software configurará automáticamente los parámetros para el procesamiento por láser. Los ajustes por defecto se aplican a los materiales xTool. Puedes ajustar la configuración según tus necesidades.

4. Realiza el enfoque del láser

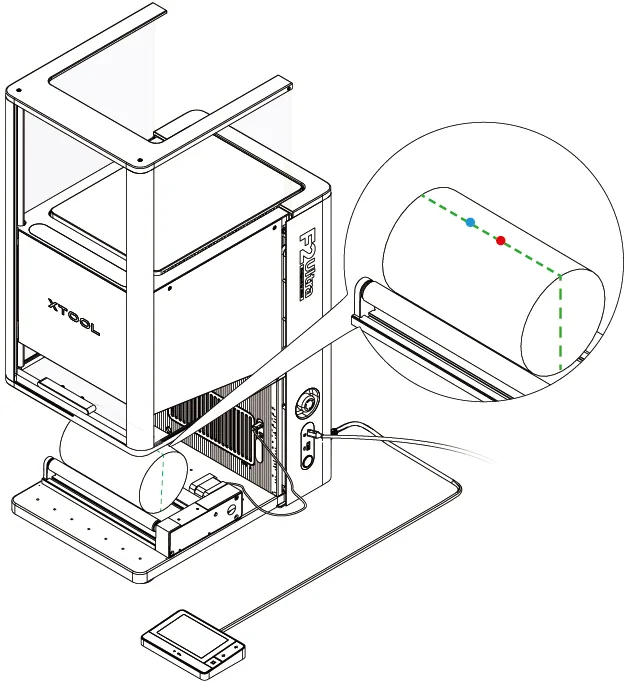

(1) Comprueba si los puntos de luz rojo y azul están ambos en la parte superior del material. Si no, sigue los pasos de “Conecta el rotary attachment a la xTool F2 Ultra” para reajustar la posición del rotary attachment.

(2) Haz clic en el icono de Medición automática junto a Grosor para iniciar el enfoque automático. Cuando el enfoque automático se complete, XCS mostrará el grosor del material y los puntos de luz rojo y azul se superpondrán.

5. Captura el fondo y diseña los objetos de procesamiento

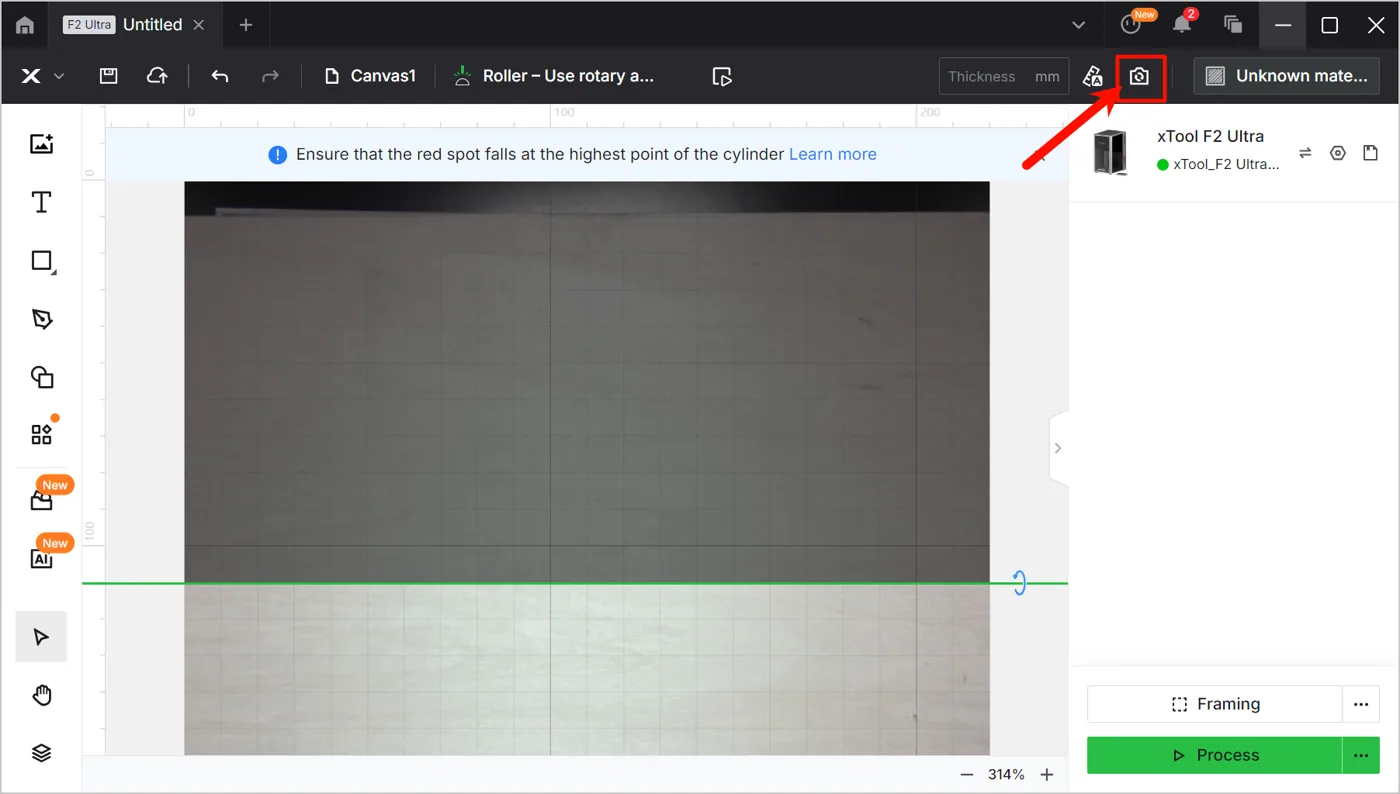

(1) En la esquina superior derecha de XCS, haz clic en el icono de Actualizar fondo.

Nota: XCS toma una foto del área de procesamiento de la xTool F2 Ultra y la usa como fondo del lienzo. Puedes posicionar los objetos de procesamiento basándote en el fondo.Nota: Para garantizar la precisión del posicionamiento, ajusta el enfoque del láser antes de capturar el fondo.

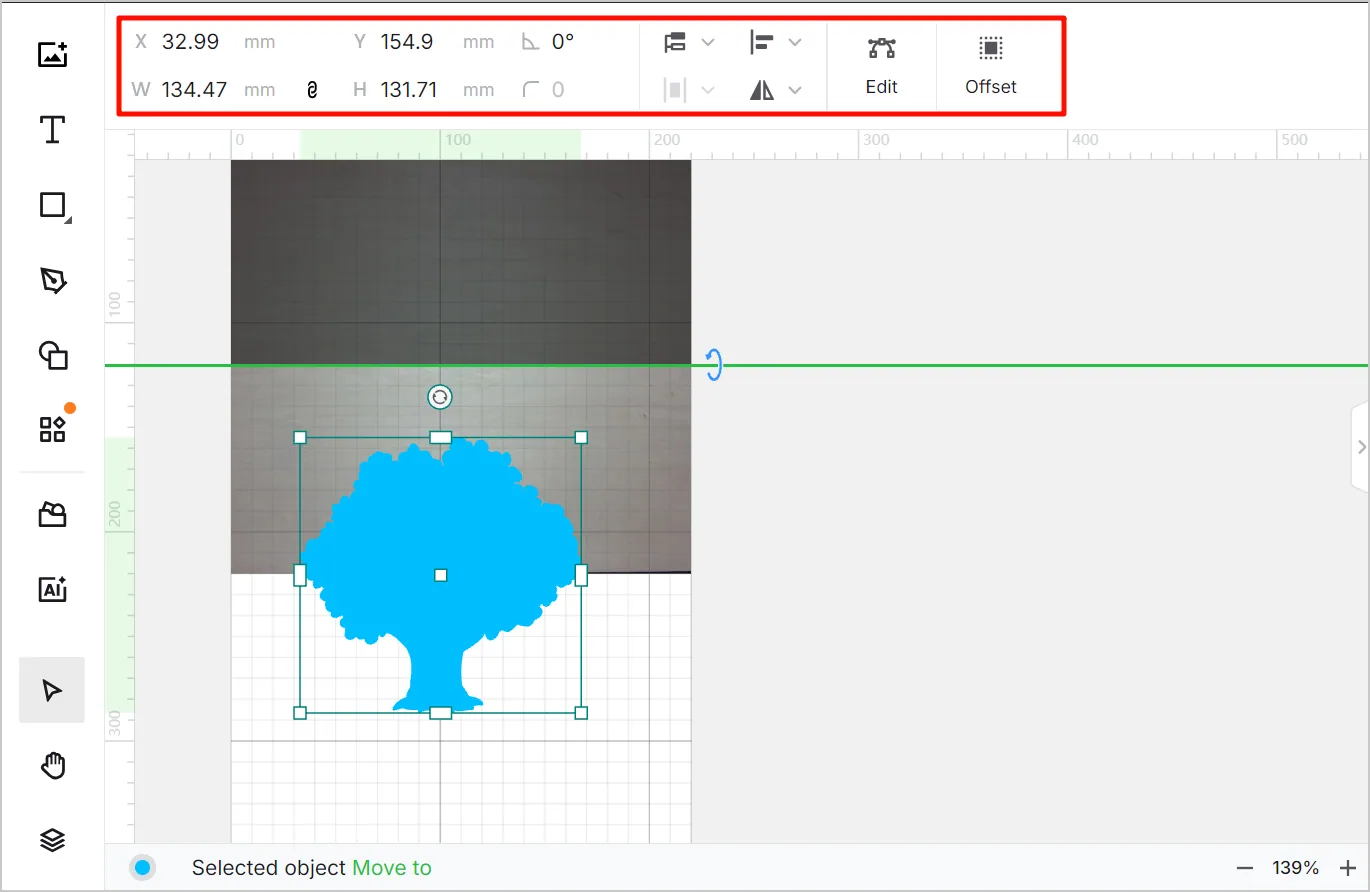

 (2) Arrastra la línea verde sobre el lienzo para que se superponga con los puntos azul y rojo.

Nota: La línea verde indica dónde empieza el procesamiento por láser.

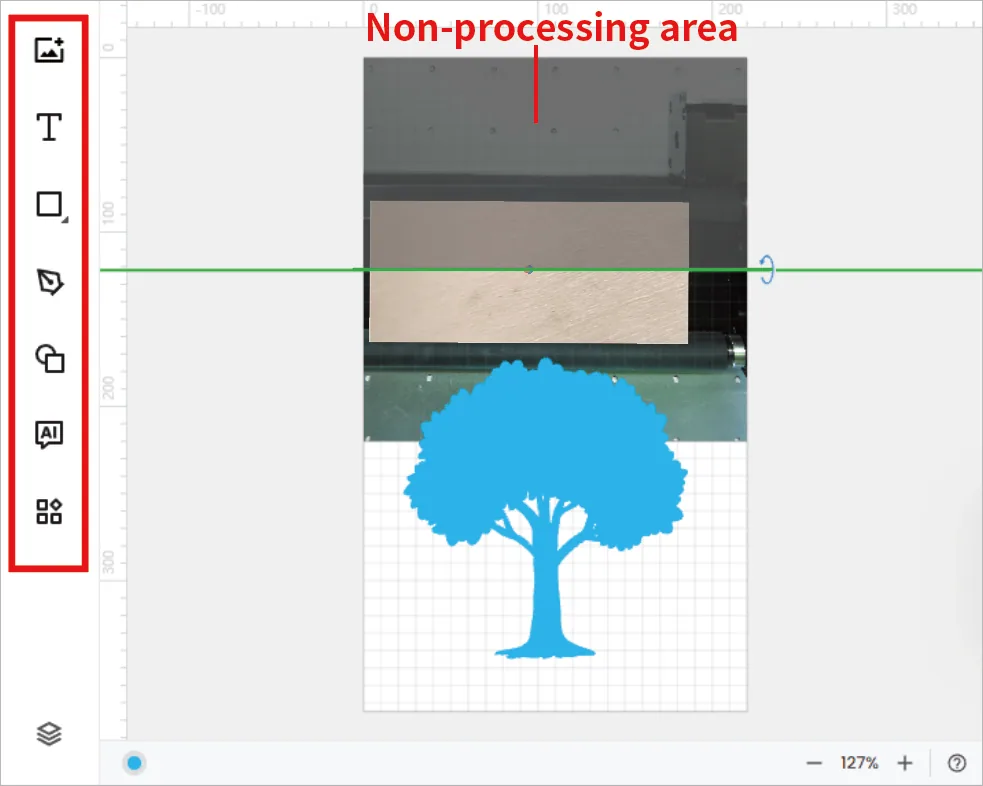

(3) Diseña los objetos de procesamiento en el lienzo por debajo de la línea verde. Puedes usar las herramientas de la izquierda del lienzo para importar imágenes, insertar formas, escribir texto, dibujar gráficos vectoriales, etc.

Nota: El área gris por encima de la línea verde es un área no procesable. No coloques objetos de procesamiento en esta zona, o los objetos no se podrán procesar.

(4) Selecciona los objetos para editarlos más con las herramientas de la cinta superior.

Nota: Para más información sobre cómo usar XCS para diseñar objetos, consulta el Centro de Aprendizaje de Software.

6. Configura los parámetros de procesamiento y la trayectoria de procesamiento

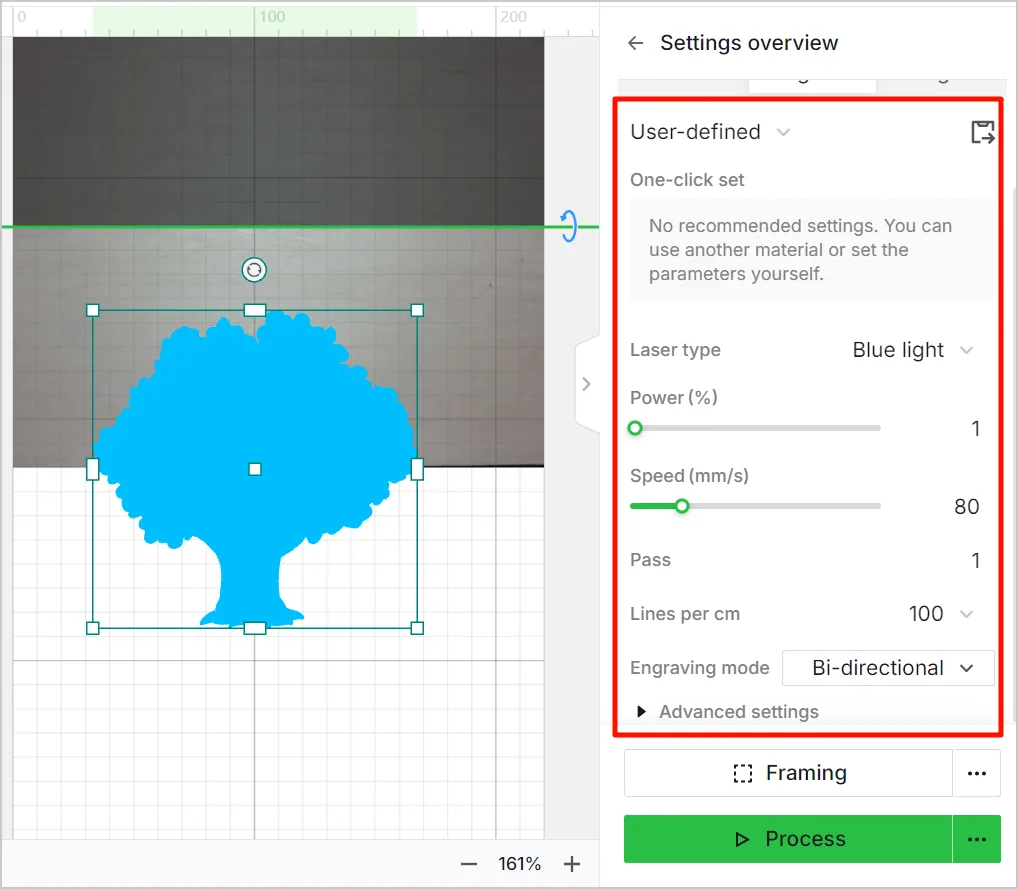

(1) Selecciona los objetos en el lienzo. En la parte derecha de XCS, configura los parámetros para los objetos seleccionados.

Nota:
Tienes que configurar los parámetros para cada objeto. Un objeto olvidado puede no procesarse.
Los parámetros que se pueden configurar para objetos de mapa de bits y objetos vectoriales son diferentes. Puedes seleccionar varios objetos del mismo tipo y configurar sus parámetros a la vez.Nota: Para más información sobre los parámetros de procesamiento, consulta Parámetros de procesamiento para la xTool F2 Ultra (modelo de láser único) o Parámetros de procesamiento para la xTool F2 Ultra (modelo de láser doble).

(2) En la esquina inferior derecha de XCS, haz clic en el icono para configurar la trayectoria de procesamiento.

Evitar humo: Cuando esta función está activada, el dispositivo sigue una trayectoria menos afectada por el humo para procesar el material.

Nota: Te recomendamos activar esta función para el grabado en materiales como madera y cartón corrugado que producen mucho humo. De lo contrario, el humo denso puede bloquear los haces del láser e interferir en el procesamiento por láser.

Trayectoria de procesamiento:

• Planificación automática: XCS planifica automáticamente la trayectoria de procesamiento basándose en algoritmos inteligentes.
• Por capa: XCS planifica la trayectoria de procesamiento basándose en la jerarquía de capas.

7. Previsualiza el área de procesamiento

Puedes previsualizar el área de procesamiento sobre el material mediante el encuadre (framing). El encuadre significa que los puntos del láser recorren el borde de los objetos de procesamiento sobre el material. Sigue estos pasos para iniciar el encuadre:

(1) En la esquina inferior derecha del software, haz clic en el icono junto al botón Encuadre para ajustar la potencia del láser usada para el encuadre.

(2) Haz clic en Encuadre en el software. Los puntos del láser se moverán a lo largo del límite de los objetos de procesamiento sobre el material para que puedas previsualizar el área de procesamiento.

Nota: Si el área de procesamiento no es la ideal, ajusta las posiciones de los objetos en el software, y el límite mostrado sobre el material cambiará en consecuencia en tiempo real.

Para detener el encuadre, haz clic en el botón Detener encuadre en la esquina inferior derecha de XCS.

8. Inicia el procesamiento

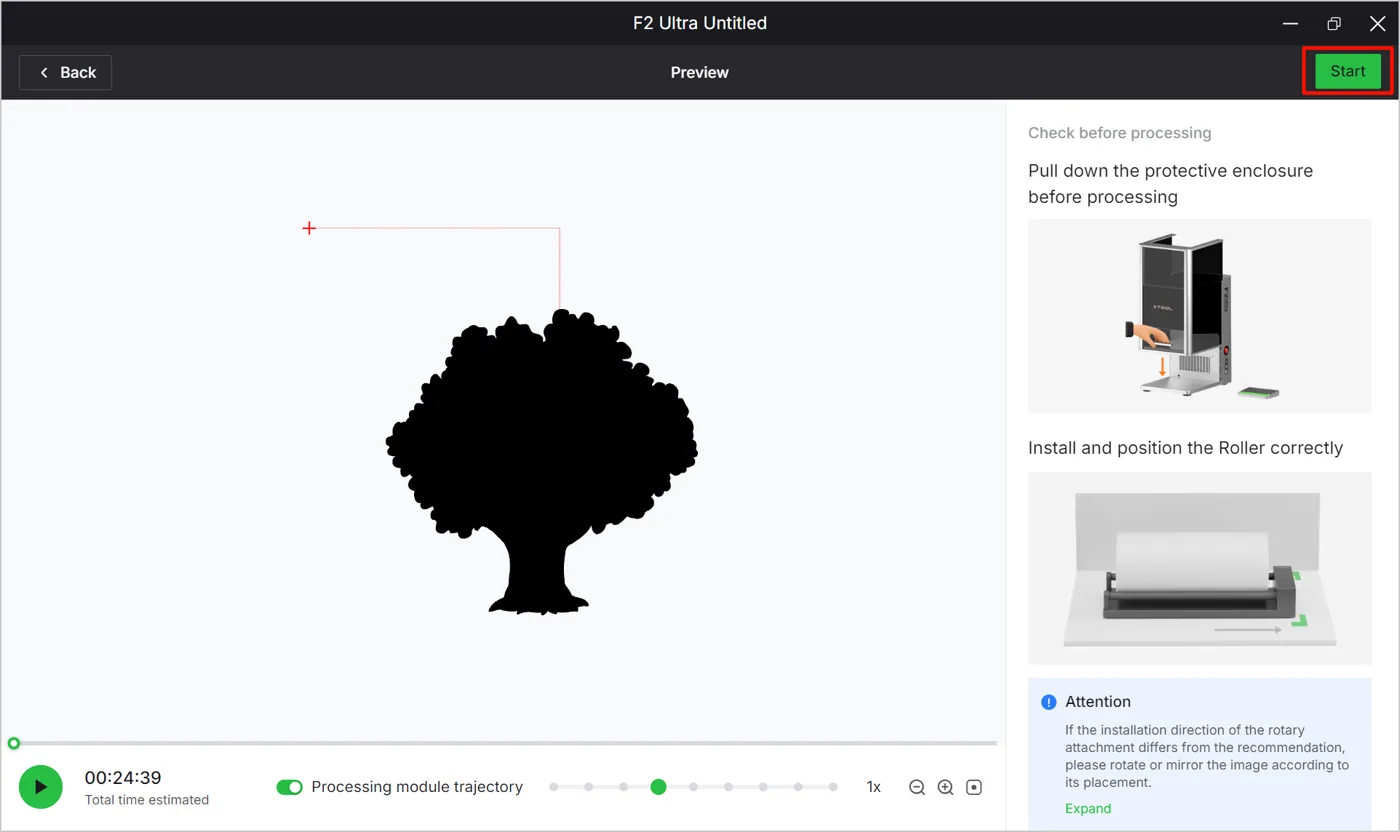

(1) En la esquina inferior derecha del software, haz clic en Procesar.

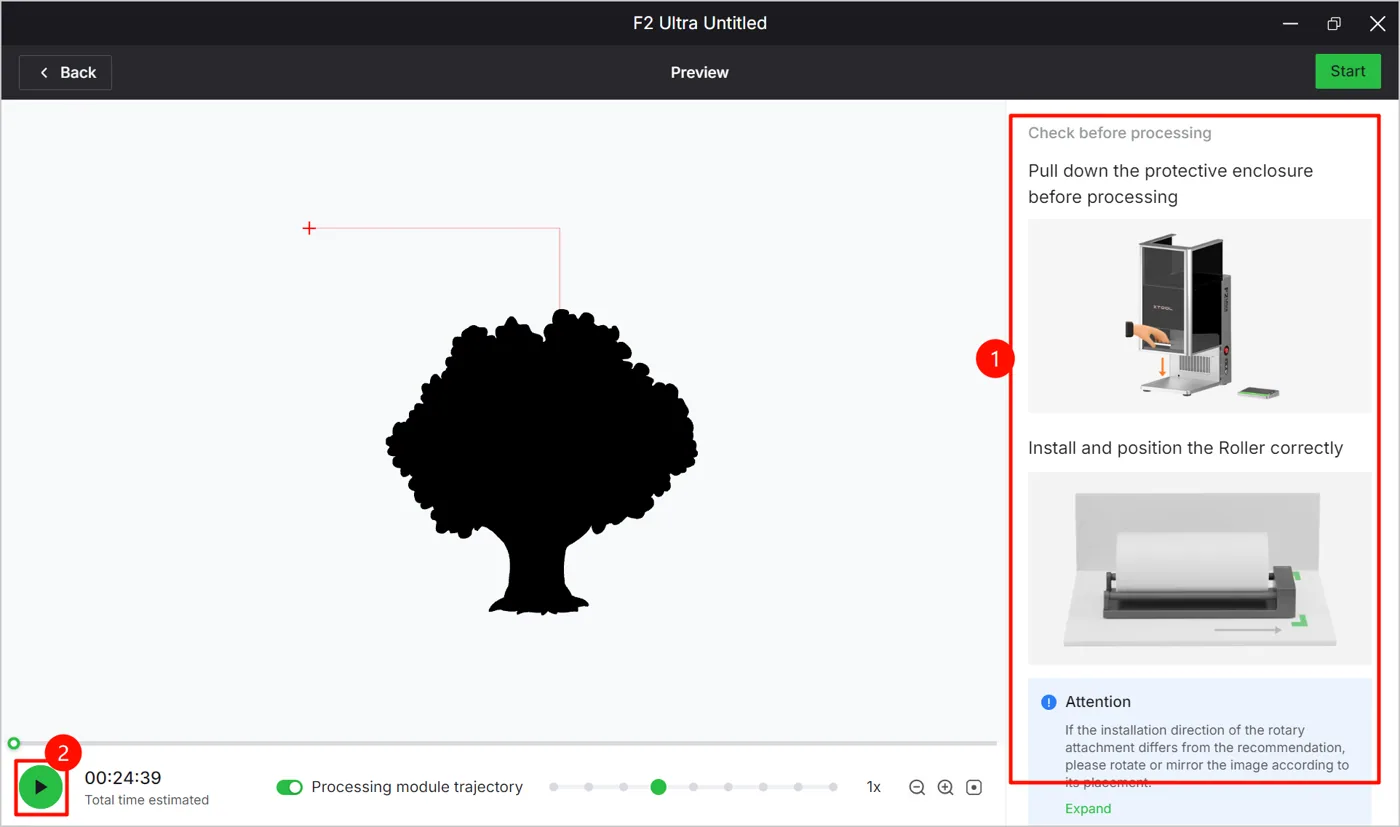

(2) Sigue las notas de la derecha para comprobar si la máquina y el material están listos.

En la esquina inferior izquierda, haz clic en el botón y XCS te mostrará la trayectoria de procesamiento.

(3) Ponte unas gafas de protección que puedan bloquear los haces de láser de 445 nm y 1064 nm de longitud de onda.

Nota:
– Cuando la xTool F2 Ultra se usa con el rotary attachment, su carcasa protectora no se puede cerrar por completo. Por tu seguridad, se recomienda que uses gafas de protección durante el procesamiento.
– Las gafas de protección no se incluyen con la xTool F2 Ultra ni con el rotary attachment. Cómpralas por separado.

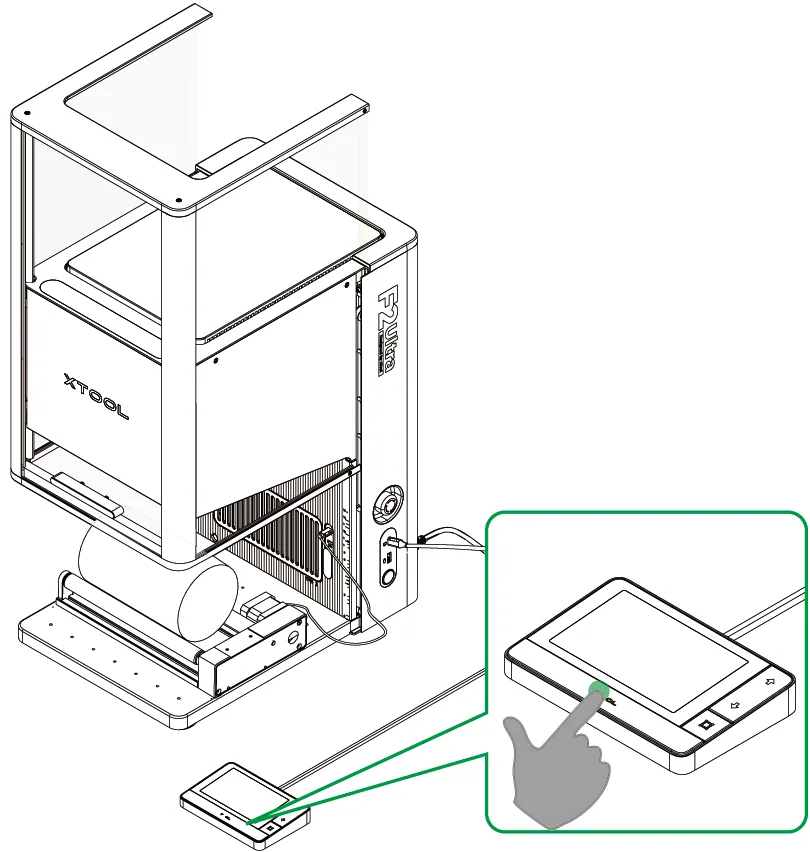

(4) En la esquina superior derecha del software, haz clic en Iniciar. Cuando el software muestre “Listo”, pulsa el botón Start/Stop de XTOOL en el controlador con pantalla táctil para iniciar el procesamiento.
