Este artículo se aplica a:

xTool S1 con todos los módulos láser.

Sobre este artículo

En este artículo enumeramos algunos problemas y soluciones sobre el uso del Rotary Attachment con la S1.

Si tu rotary attachment no funciona correctamente con la S1, comprueba si este artículo te ayuda.

Síntomas y soluciones

El sensor de distancia se cae durante el enfoque

Si el origen del láser (el punto de inicio del procesamiento) no está bien configurado, el sensor de distancia puede golpear el borde del rotary attachment y caerse cuando baja para medir la distancia focal. Cuando ocurra este problema, configura correctamente el punto de inicio e inténtalo de nuevo.

Nota: Cuando usas la xTool S1 con el rotary attachment, el modo láser cilíndrico no es compatible. Asegúrate de que el material de procesamiento esté colocado horizontalmente sobre una superficie nivelada.

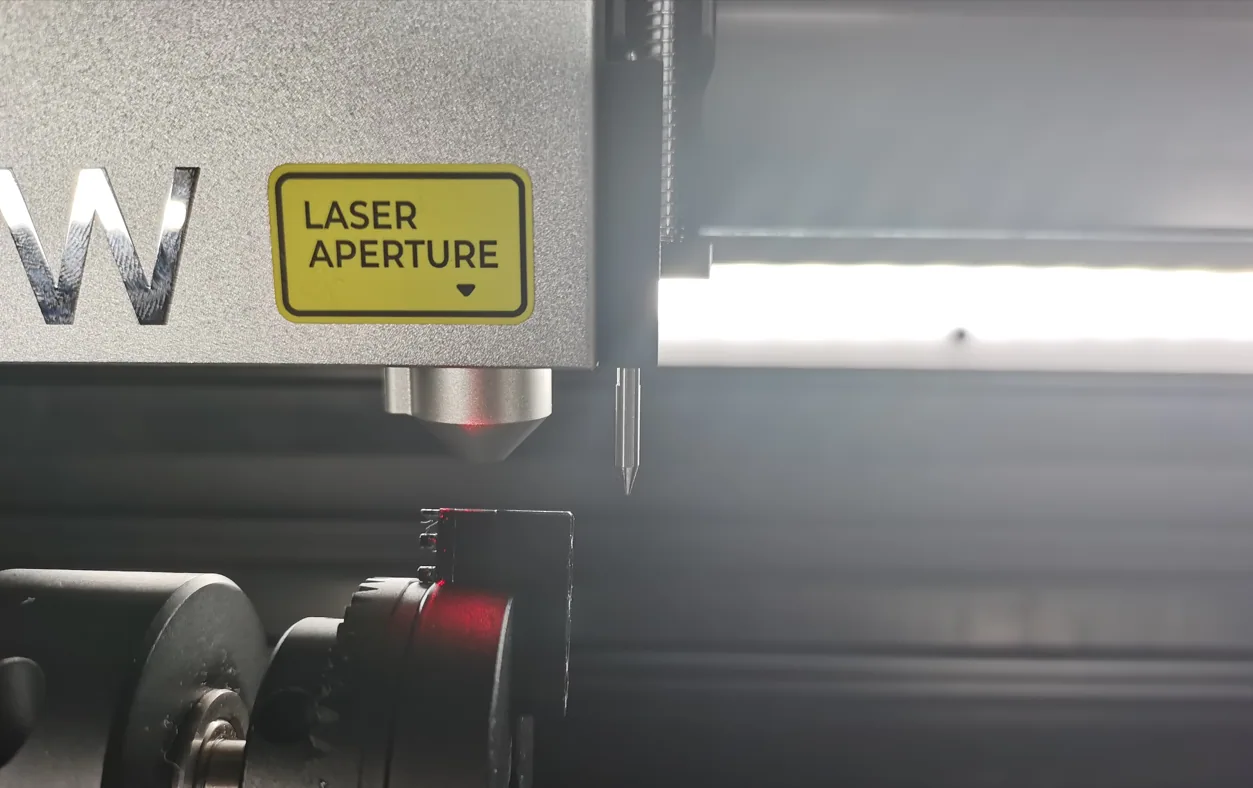

El módulo láser colisiona con el componente del mandril

• Cuando la xTool S1 procesa un objeto, la máquina primero acelera, luego se mueve a velocidad constante y finalmente desacelera hasta detenerse. El módulo láser solo dispara cuando la máquina está a velocidad constante. El proceso de aceleración y desaceleración se llama sobrebarrido (over-scanning).
• Cuando el módulo láser está encuadrando, la cruz roja solo barre el área de procesamiento. Si está demasiado cerca del mandril del rotary attachment, colisionará con el mandril durante el procesamiento.
• Por lo tanto, en modo mandril, mantén una distancia adecuada entre el área de encuadre y los componentes del mandril. Y la distancia es para que el módulo láser termine el barrido anterior.

Falta el borde del grabado en modo mandril

• En modo mandril, partes del patrón de grabado faltan o están desvanecidas. Si ocurre este problema, procesa con el mismo patrón en modo láser plano. Si el problema persiste, la tarjeta TF y el archivo de procesamiento pueden estar defectuosos. Contacta con el soporte técnico de MDPI para que te aconsejen.

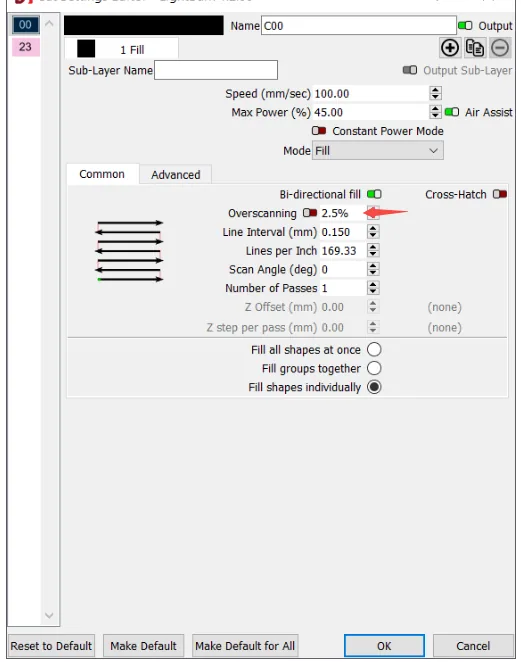

• Si el problema desaparece, comprueba el modo de procesamiento y los ajustes de la distancia de sobrebarrido en XCS. De momento, cambiar la distancia de sobrebarrido no es compatible en XCS. Se recomienda usar LightBurn para aumentar los valores de barrido correctamente.

Nota: Cuando la xTool S1 procesa un objeto, la máquina primero acelera, luego se mueve a velocidad constante y finalmente desacelera hasta detenerse. El módulo láser solo dispara cuando la máquina está a velocidad constante. El proceso de aceleración y desaceleración se llama sobrebarrido (over-scanning).

Nota: Si la distancia de sobrebarrido es demasiado larga, el módulo láser y los componentes del mandril pueden colisionar. Y tendrás que reajustar correctamente el punto de inicio del procesamiento.

Contáctanos

Si tienes alguna pregunta, no dudes en contactar con el soporte técnico de MDPI
