Guía e instrucciones del xTool D1 Pro 40 W
Con este kit de módulo láser de 40 W para el xTool D1 Pro, puedes convertir tu xTool D1 Pro en uno de 40 W.
El kit de módulo láser de 40 W del xTool D1 Pro se ofrece en dos opciones de color.

Esta página utiliza la versión rojo dorado para explicar cómo modificar y configurar tu máquina.
Lista de artículos
1 | | Placa de control principal |
2 | | Módulo láser |
3 | | Placa de control del límite de posición |
4 | | Pieza de límite de posición A |
5 | | Pieza de límite de posición B |
6 | | Placa central |
7 | | Adaptador de corriente |
8 | | Pack de bridas para cables |
9 | | Caja de almacenamiento de piezas |
10 | | Destornillador |
11 | | Pieza de ajuste de distancia focal |
12 | | Llave Allen |
13 | | Alicates de punta fina |
14 | | Tornillo de cabeza cilíndrica M3*6 |
15 | | Tornillo M4*16 |
16 | | Tornillo M4*25 |
17 | | Tornillo de cabeza redonda M3*10 |
18 | | Tornillo de cabeza cilíndrica M3*8 |
19 | | Tornillo de cabeza plana M3*8 |
Modifica tu xTool D1 Pro
💡 Con este kit de módulo láser de 40 W para el xTool D1 Pro, puedes convertir tu xTool D1 Pro en uno de 40 W.
Retira la placa central original

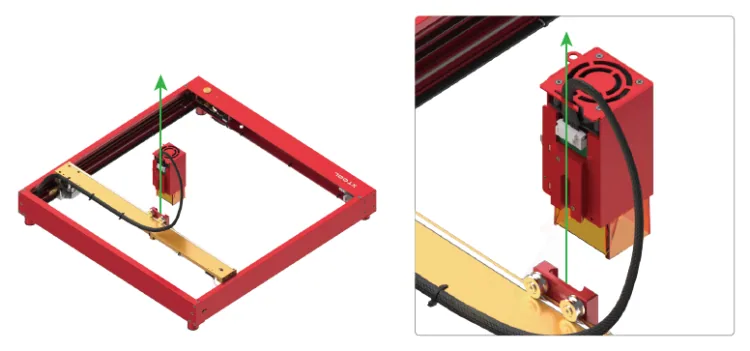

1. Retira el módulo láser de la placa central.

2. Desconecta el cable del módulo láser del conector.

3. Corta las bridas negras que sujetan el cable del módulo láser.

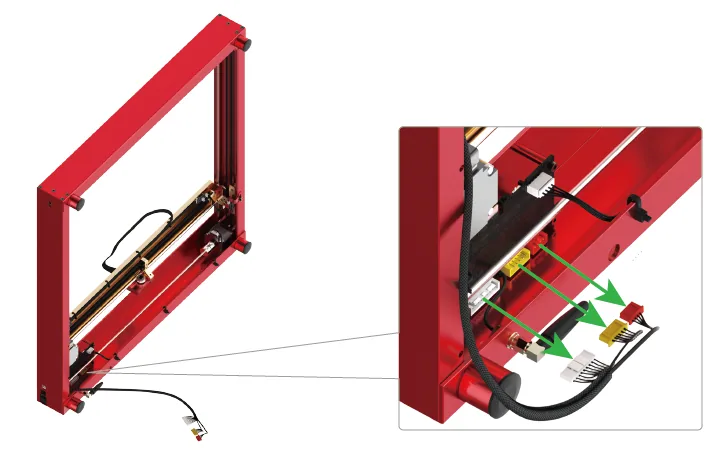

4. Desconecta el conector de los cables del módulo láser, el motor y el interruptor de límite de la placa principal.

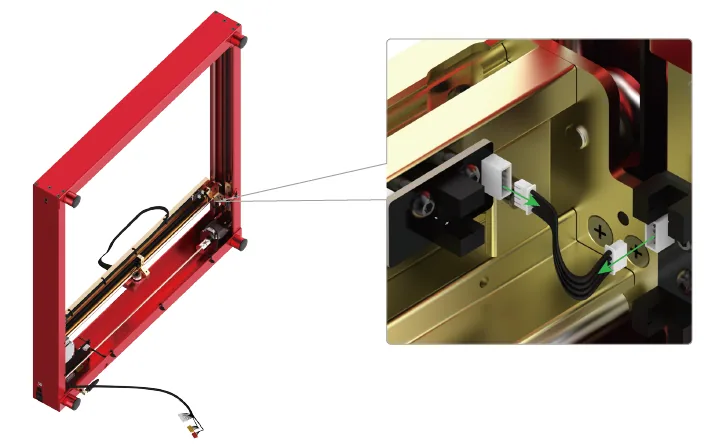

5. Desconecta el cable del interruptor de límite del limitador de la placa izquierda y de la placa central.

6. Afloja los cinco tornillos que fijan la placa central.

Retira la placa central original.

7. ¡La retirada de la placa central original está completada!
Sustituye la placa de control del límite de posición

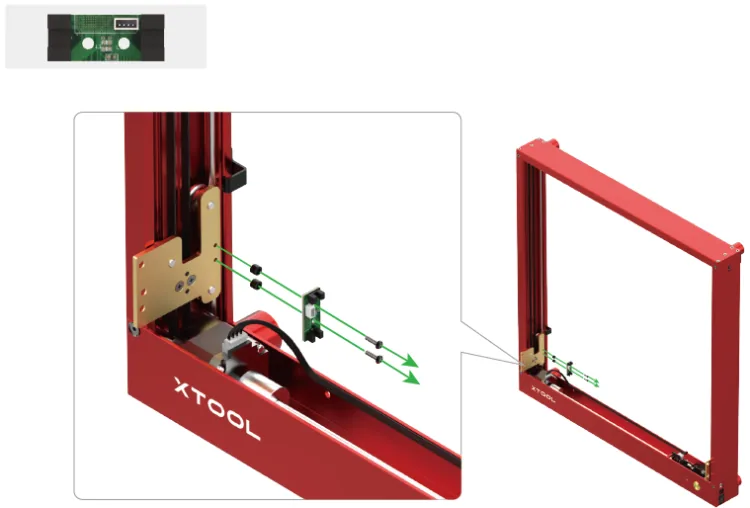

1. Retira los tornillos de la placa de control del límite de posición.

⚠️ Si la placa de control del límite de posición no se puede retirar porque el tornillo se ha pasado de rosca, utiliza alicates de punta fina para retirarla. Ten cuidado al hacerlo y protégete de posibles lesiones.
2. Instala la nueva placa de control del límite de posición.

Sustituye las piezas de límite de posición
1. Retira las dos piezas de límite de posición originales de la placa derecha.

2. Instala las dos nuevas piezas de límite de posición en la placa derecha. Aprieta los tornillos.

💡 Nota: El área de procesado máxima varía según el módulo láser. Debes ajustar la posición de la pieza de límite de posición A en consecuencia.
Sustituye la placa de control principal
1. Retira la placa de control principal original

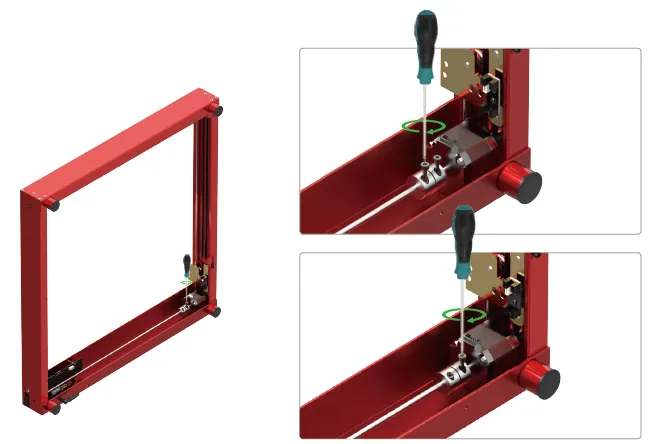

(1) Afloja los tornillos del acoplamiento en sentido antihorario.

(2) Retira el eje del acoplamiento. Después, desconecta el cable del motor de la placa principal.

(3) Afloja los cuatro tornillos de la placa principal. Retira la placa principal. Desconecta la antena Wi-Fi de la placa principal.

2. Instala la nueva placa de control principal
(1) Instala la antena Wi-Fi en la nueva placa principal. Después, instala la placa principal en la placa frontal.

💡 Alinea la posición del orificio de la placa derecha al instalar la placa principal y comprueba si el interruptor funciona correctamente. Después, aprieta los tornillos.

(2) Aprieta los tornillos.

Conecta el cable del motor a la placa principal.

(3) ¡La sustitución de la placa principal está completada!
Vuelve a instalar el eje y el acoplamiento en la máquina

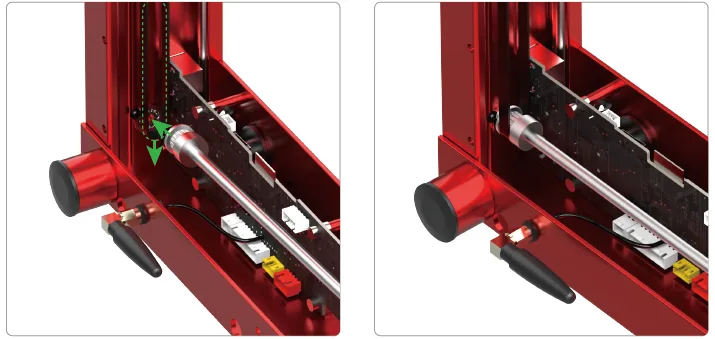

1. Pasa el eje a través del acoplamiento y, después, pásalo por la correa de distribución e insértalo en la polea tensora.

💡 Si no puedes pasar el eje por la correa de distribución, la causa probable es que la correa esté demasiado tensa. Puedes ajustar su tensión girando el tornillo.

2. Desliza el acoplamiento hasta la unión del eje y el eje del motor.

⚠️ Atención: Mantén una pequeña distancia entre el acoplamiento y el motor, o el acoplamiento no podrá girar correctamente. No aprietes los tornillos aquí.
3. Desliza los dos patines hacia abajo contra la placa frontal.
4. Aprieta los dos tornillos del acoplamiento.

Instala la nueva placa central
1. Corta las bridas blancas de la nueva placa central y conserva las negras.

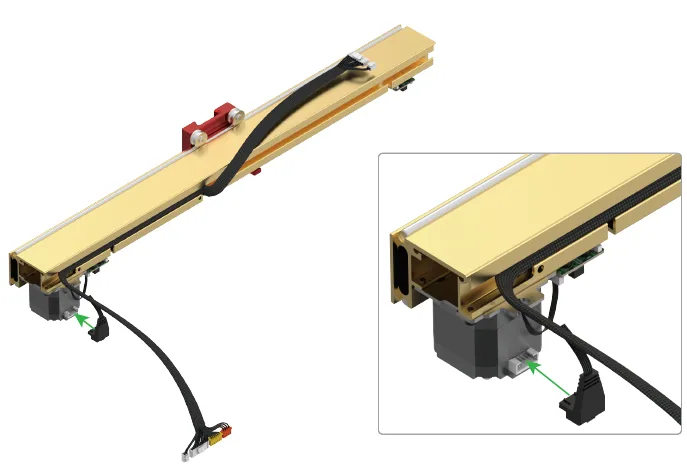

2. Conecta el conector del cable del motor al puerto.

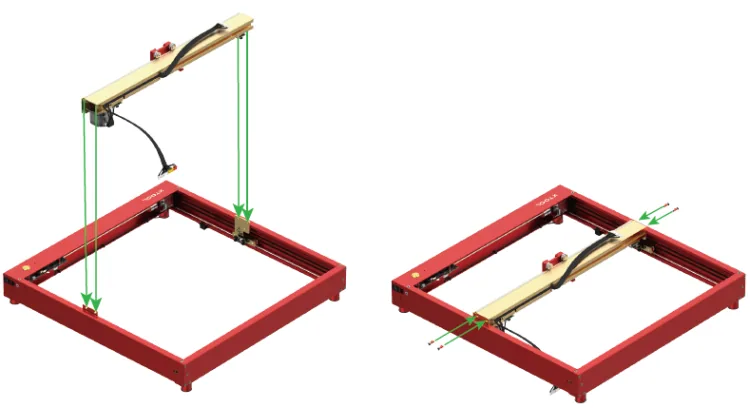

3. Alinea la placa central con los patines de las placas izquierda y derecha. Aprieta con los tornillos (M4*16) para fijar la placa central.

4. Fija la polea de la correa de distribución con los tornillos (M4*25).

⚠️ Atención: El tornillo se utiliza para ajustar la tensión de la correa de distribución. No lo aprietes del todo. De lo contrario, la correa de distribución podría dañarse.

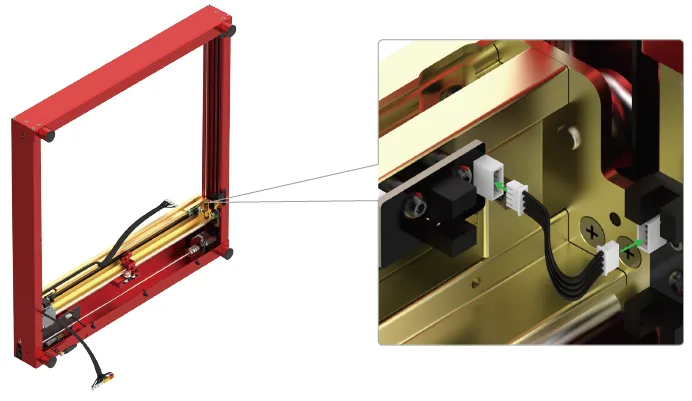

5. Conecta un extremo del cable del interruptor de límite al puerto del módulo de límite de la placa izquierda y el otro extremo del cable al puerto del módulo de límite de la placa central.

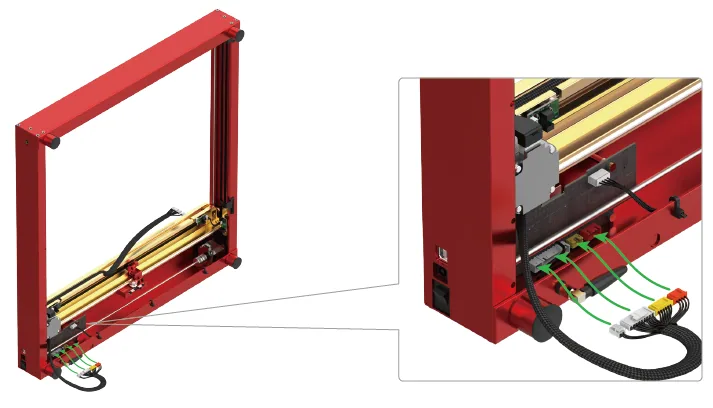

- Conecta el conector del módulo láser, el motor y el interruptor de límite al puerto correspondiente.

7. Usa las bridas para sujetar el cable de conexión.

⚠️ Atención: Hay cuatro orificios diseñados para las bridas en la placa derecha. No coloques bridas en los dos orificios indicados. Podrían interferir con el movimiento del módulo láser.

Instala el nuevo módulo láser
1. Retira el fijador del módulo láser. Conecta el cable de conexión del módulo láser al puerto y vuelve a colocar el fijador.

2. Instala el módulo láser en la placa central.

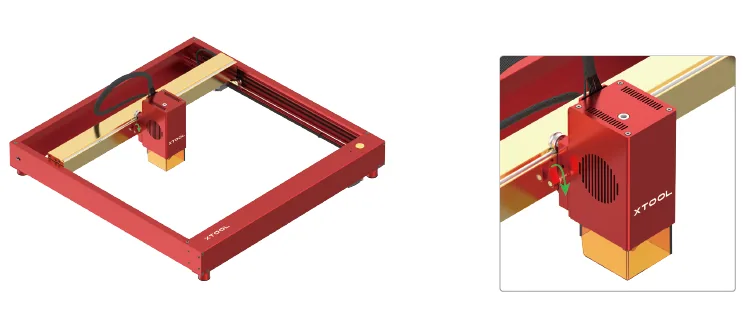

3. Usa el tornillo de mano para fijar el módulo láser.

💡 Puede que necesites repetir este proceso varias veces para apretar el tornillo de mano.
a. Gira la palanca en sentido horario

b. Sujeta la palanca para separarla de la rosca

c. Gira la palanca para que deje de estar bloqueada

d. Suelta la palanca

e. Gira de nuevo la palanca en sentido horario

¡Modificación completada!
Configura la máquina
1. Ajusta la tensión de la correa de distribución en la placa derecha.

💡 Atención: Intenta ajustar la tensión de la correa de distribución de la placa derecha para que sea igual que la de la correa de la placa izquierda, y así garantizar mejores resultados de grabado y corte.

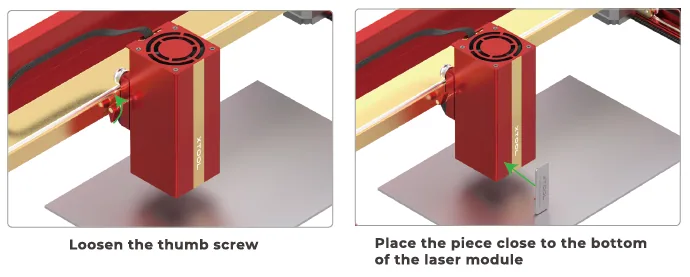

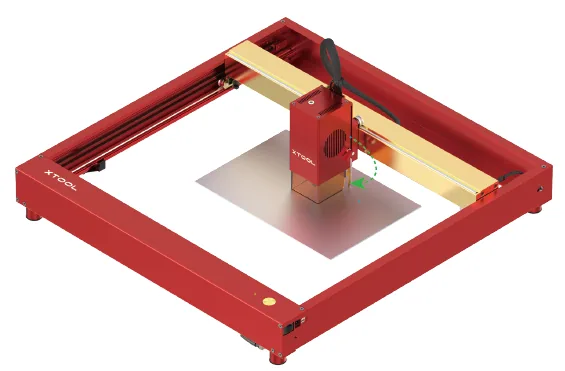

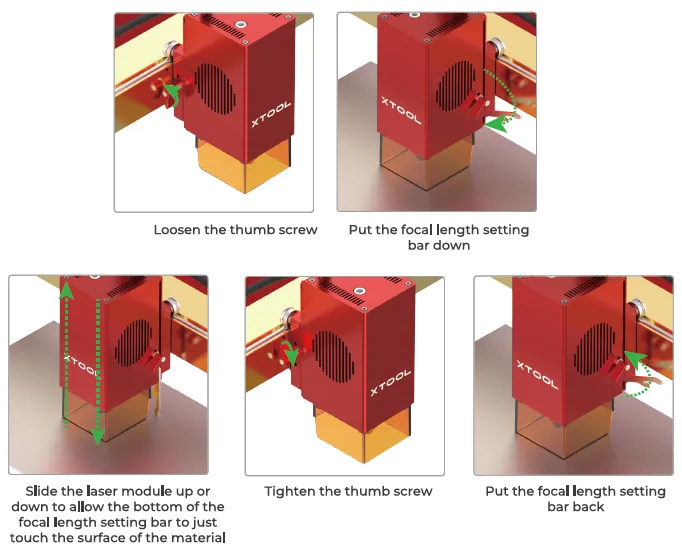

2. Ajusta la posición del módulo láser. Puedes seguir estos pasos:

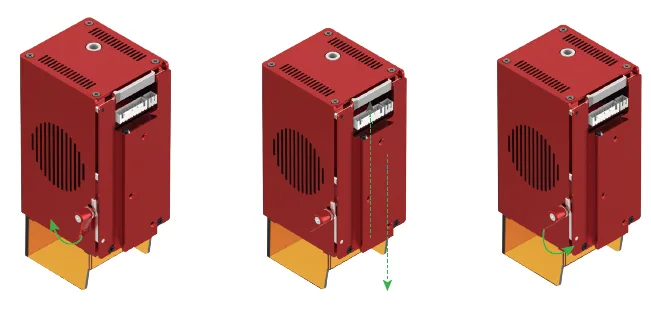

3. Ajusta la posición de la placa trasera del módulo láser.
💡 Para cortar materiales más gruesos, puedes ajustar la posición de la placa trasera del módulo láser para garantizar mejores resultados de corte.


Tras ajustar la posición de la placa trasera, todavía puedes usar la barra de ajuste focal para fijar la posición del módulo láser.

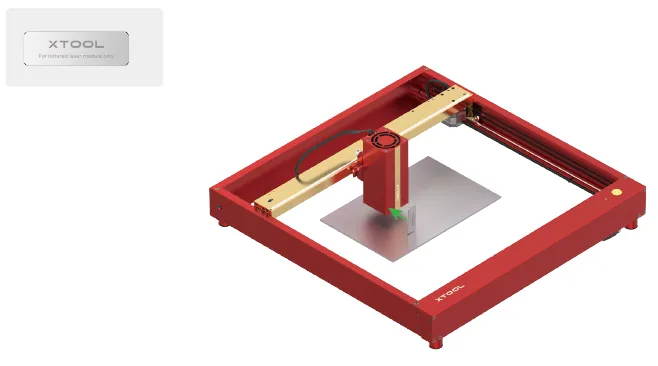

Usa la pieza de ajuste de distancia focal para el módulo láser infrarrojo
⚠️ Si usas el módulo láser infrarrojo en la máquina, utiliza la pieza de ajuste de distancia focal suministrada con la máquina para fijar la posición del módulo láser infrarrojo.

Limpia el módulo láser
💡 Para el módulo láser de 40 W, se recomienda limpiarlo (incluidos los marcos interior y exterior de la pantalla de luz, la lente y la salida de luz roja) cada vez que se haya usado durante una hora seguida.
Cuando la pantalla de luz esté sucia o los haces de láser no puedan cortar un material, necesitas limpiar el módulo láser.
1. Apaga el dispositivo y retira el módulo láser.

2. Retira la pantalla de luz.

3. Afloja el tornillo de la lente y saca la lente del módulo láser.

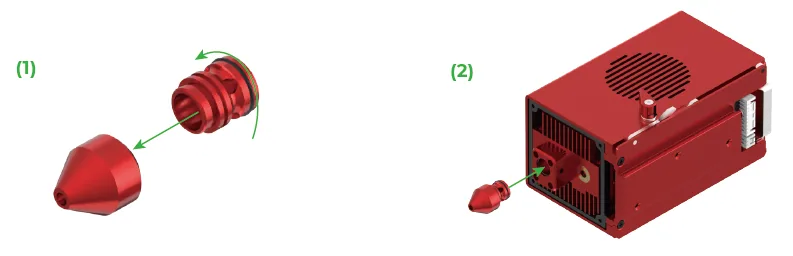

4. Gira la boquilla en sentido horario.

5. Limpia los marcos interior y exterior de la pantalla de luz con pañuelos o un paño sin pelusa humedecido con alcohol. Y limpia la lente, la boquilla y la salida de luz roja con un bastoncillo de algodón humedecido con alcohol.

6. Vuelve a colocar la lente y la pantalla de luz en el módulo láser.

7. Si te resulta difícil limpiar la lente, puedes sustituirla por una nueva.
Preguntas frecuentes
Cuando ajusto la velocidad de procesado de mapas de bits a un valor alto, el módulo láser vibra mientras trabaja y provoca malos resultados de grabado. ¿Por qué y qué puedo hacer?
Durante el procesado del material, tu ordenador genera datos mientras los transmite a la máquina. Por eso se necesita un ordenador de alto rendimiento. El procesado puede atascarse o producir vibraciones debido al rendimiento de tu ordenador.
Se recomienda:
● usar un ordenador de alto rendimiento o utilizar el modo de procesado sin conexión para asegurarte de que el procesado no se vea afectado por la transmisión de los archivos Gcode.
● usar la máquina sobre una superficie plana, como el suelo, para garantizar que no se mueva durante el procesado del material.
● no usar elevadores. Los elevadores suben el centro de gravedad de la máquina y, por tanto, reducen su estabilidad.
● reducir la velocidad de procesado para garantizar mejores resultados de grabado.
