Guía de usuario del xTool Rotary Attachment 3 (RA3)

Descargar en PDF (español) Descargar en PDF (español)

Descarga los archivos PDF (multiidioma)

Guía de inicio rápido del xTool Rotary Attachment 3 (RA3)

xTool Rotary Attachment 3 para xTool P2 y xTool P2S (guía de instalación)

Desembalaje y primer uso del xTool Rotary Attachment 3La seguridad primero (importante)

Lee y familiarízate con todas las precauciones y procedimientos de seguridad antes de usar el producto. Sigue estrictamente todas las precauciones de seguridad.

  • Debido al tamaño del producto, cuando se usa con algunas máquinas láser de xTool, puede impedir que estas se cierren correctamente. Los haces láser difusos pueden escapar por las aberturas y podrías quedar expuesto a radiación láser de Clase 4. Al trabajar con el producto, dichas máquinas láser deben clasificarse como máquinas láser de Clase 4 y SOLO puede utilizarlas personal con formación profesional. Cuando la tapa esté levantada durante el procesamiento, sigue estrictamente todas las precauciones de seguridad de la máquina láser, establece una zona de seguridad controlada bajo la supervisión de un responsable de seguridad láser y adopta las medidas de protección personal adecuadas (como usar gafas de protección) para evitar riesgos de seguridad láser.
  • El producto cuenta con un diseño de liberación rápida magnética. No pongas la mano entre las piezas magnéticas durante el uso para evitar pellizcarte. También existe riesgo de pellizco al montar los distintos módulos, girar el plato de mordazas y ajustar el módulo de potencia y el módulo de soporte.
  • Mantén el producto alejado de los niños.

Nota: Haz clic para consultar las instrucciones de seguridad en varios idiomas.

Lista de componentes

Desembala el xTool Rotary Attachment 3 y comprueba los componentes que hay en el paquete. Si falta algún componente o está roto, contacta con nosotros para recibir asistencia posventa.

Nombre de la pieza

Imagen

Plato de mordazas


Mordaza cilíndrica


Mordaza en forma de T


Módulo de potencia


Placa base principal


Módulo de extensión de altura


Componentes de rodillo


Soporte para los componentes de rodillo


Módulo de transmisión de rodillo


Módulo de soporte


Componentes de espárrago


Mininivel


Cable de conexión


Cinta métrica


Caja de almacenamiento


Instrucciones de seguridad


Guía de inicio rápido

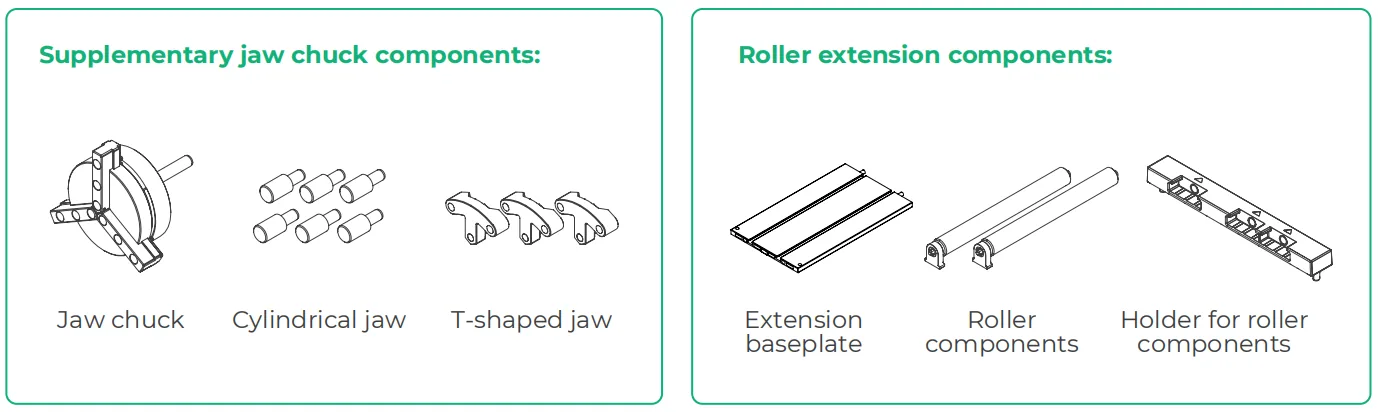

Para procesar piezas por lotes, los siguientes materiales se pueden adquirir por separado.

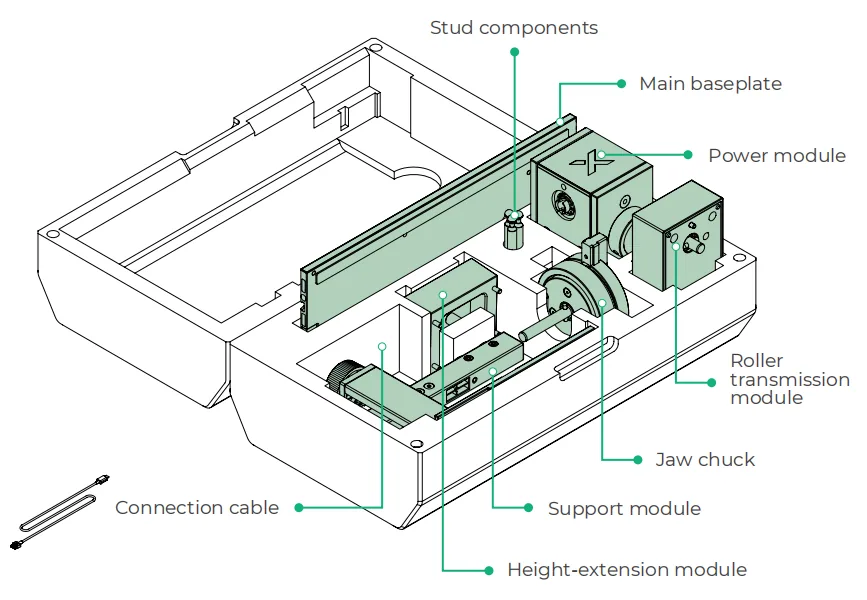

Distribución de la caja de almacenamiento

Capa superior


Capa inferior


Uso del xTool Rotary Attachment 3

Introducción a los modos de procesamiento

Modo de procesamiento

Objeto a procesar

Forma de montaje

Modo de plato de mordazas

(Adecuado para procesar objetos cilíndricos, objetos esféricos y anillos)

Objetos cilíndricos (5 mm ≤ d ≤ 95 mm; «d» corresponde al diámetro)

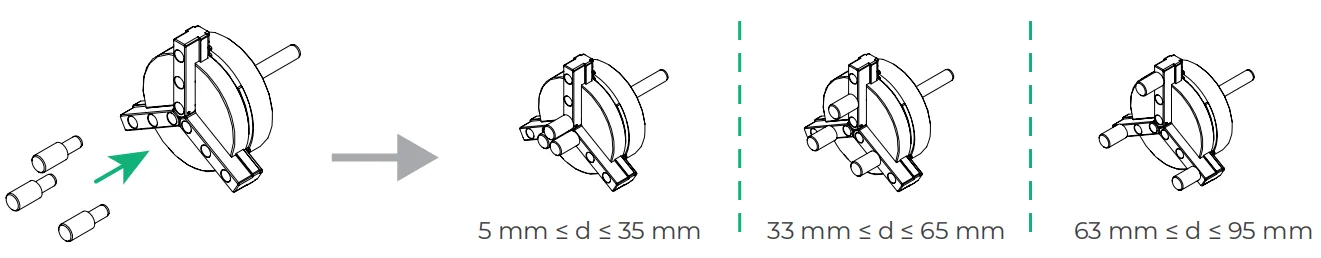

Sujeta la pieza con las mordazas cilíndricas


Objetos cilíndricos grandes o de superficie lisa

(55 mm ≤ d ≤ 125 mm)

Sujeta la pieza con las mordazas en forma de T y cilíndricas


Objetos cilíndricos de gran volumen (55 mm ≤ d ≤ 130 mm), como vasos térmicos

Usa el módulo de extensión de altura


Objetos cilíndricos y esféricos

Mantén la posición de la pieza con el módulo de soporte


Anillos y vasos cónicos

Procesa la pieza en ángulo


Modo de rodillo

(Adecuado para procesar objetos cilíndricos)

Objetos cilíndricos

(5 mm ≤ d ≤ 45 mm)

Nivel S


Objetos cilíndricos

(40 mm ≤ d ≤ 70 mm)

Nivel M


Objetos cilíndricos

(60 mm ≤ d ≤ 100 mm)

Nivel L


Modo de plato de mordazas

Preparativos

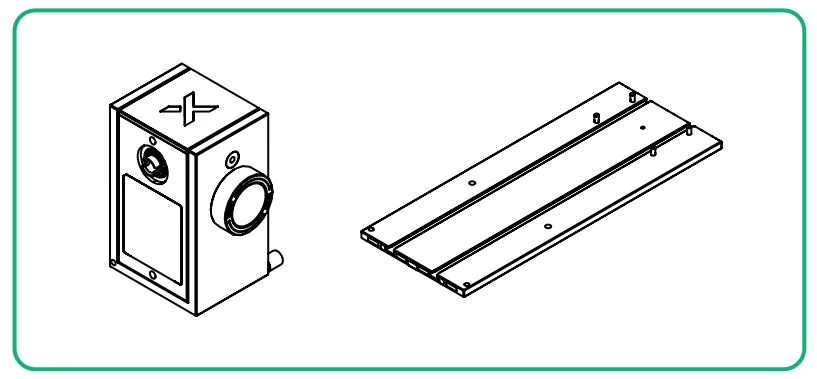

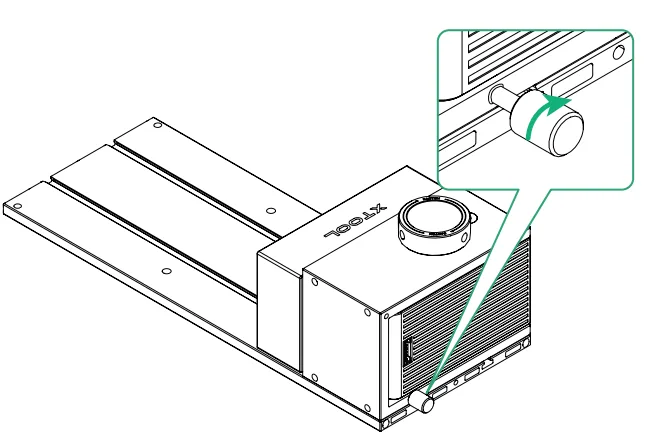

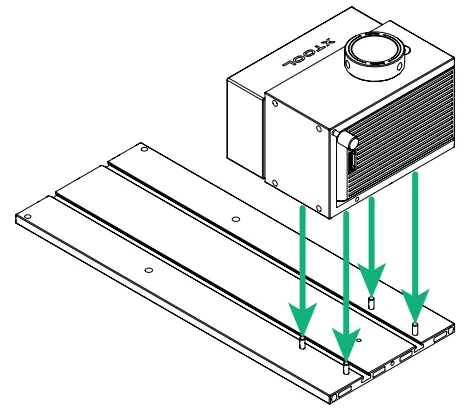

1. Fija el módulo de potencia en la placa base principal.

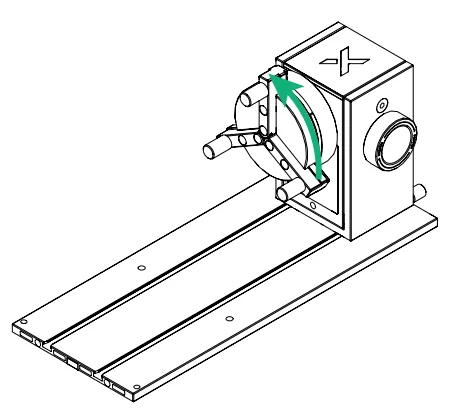

2. Monta los componentes del plato de mordazas.

Método 1: adecuado para procesar objetos cilíndricos comunes


Método 2: adecuado para procesar objetos cilíndricos grandes o de superficie lisa


Procesar objetos cilíndricos

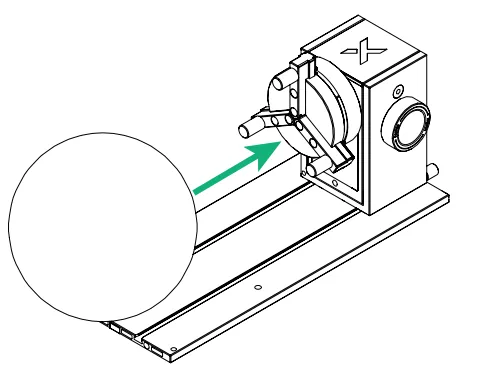

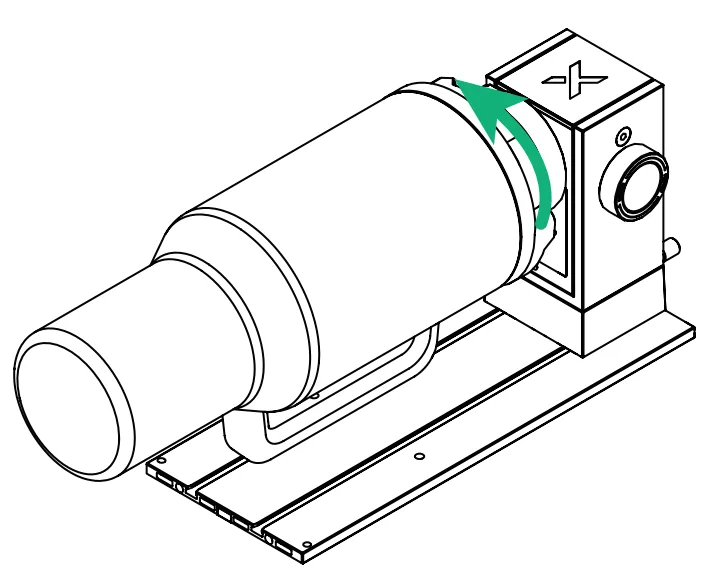

1. Coloca la pieza sobre una mesa. Coloca el plato de mordazas contra la pieza como se muestra, con las mordazas rodeando el exterior de la pieza.

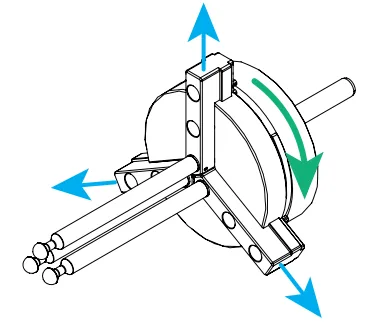

2. Gira el mando para fijar la pieza.

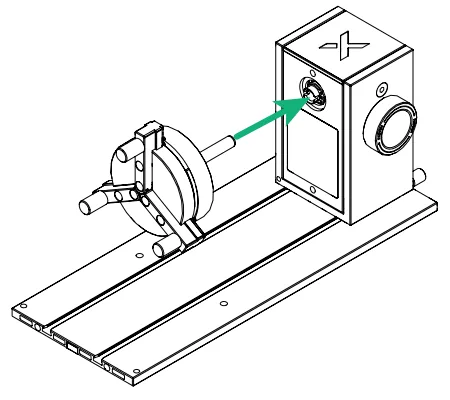

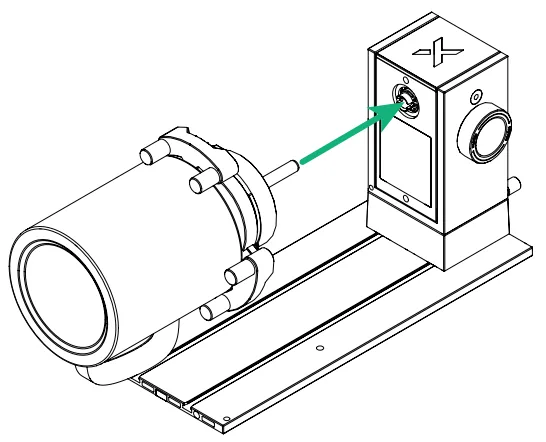

3. Inserta los componentes del plato de mordazas en el módulo de potencia.


4. Gira los componentes del plato de mordazas hasta que oigas un clic.


5. Desliza el módulo de soporte en la placa base principal.

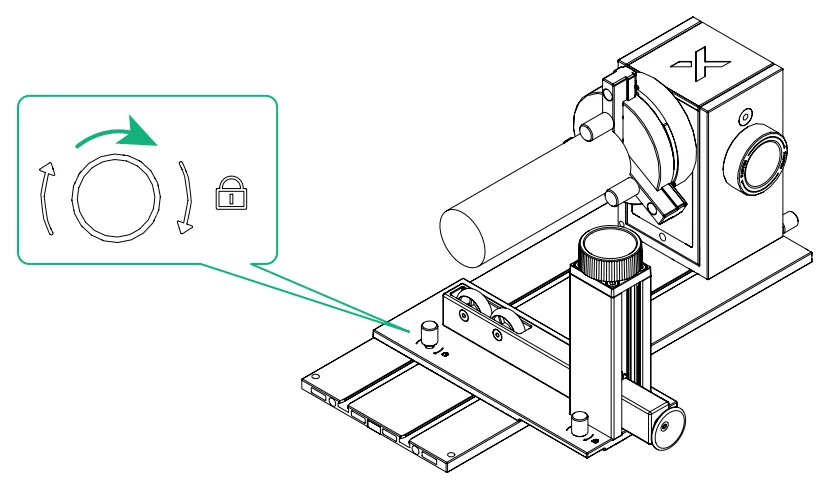

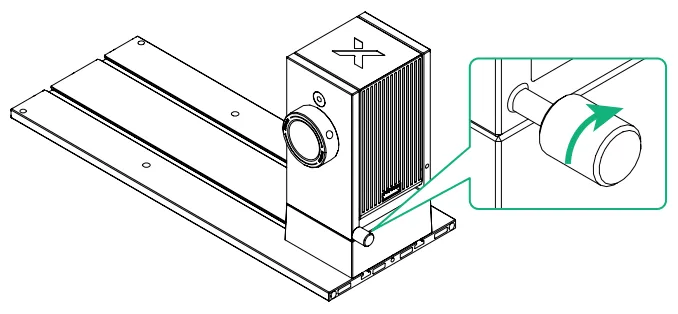

6. Gira el mando en el sentido de las agujas del reloj para mantener el módulo de soporte en posición.


7. Gira el mando para ajustar la altura de las dos ruedas del módulo de soporte hasta que toquen la pieza.

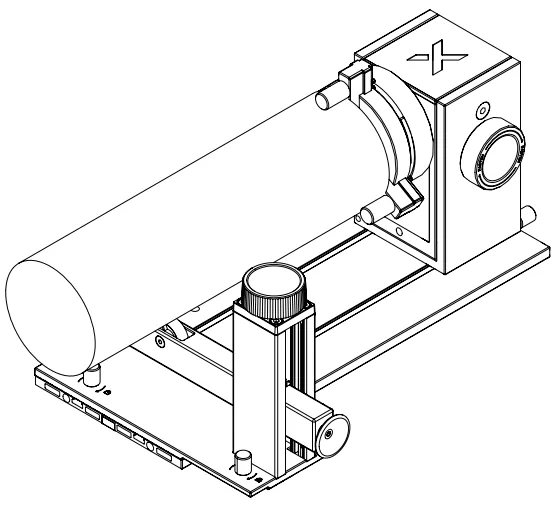

Si la pieza es larga, hay dos métodos para usar el módulo de soporte.

Método 1: desliza el módulo de soporte en la placa base principal y mantenlo en posición


Método 2: coloca el módulo de soporte fuera de la placa base principal

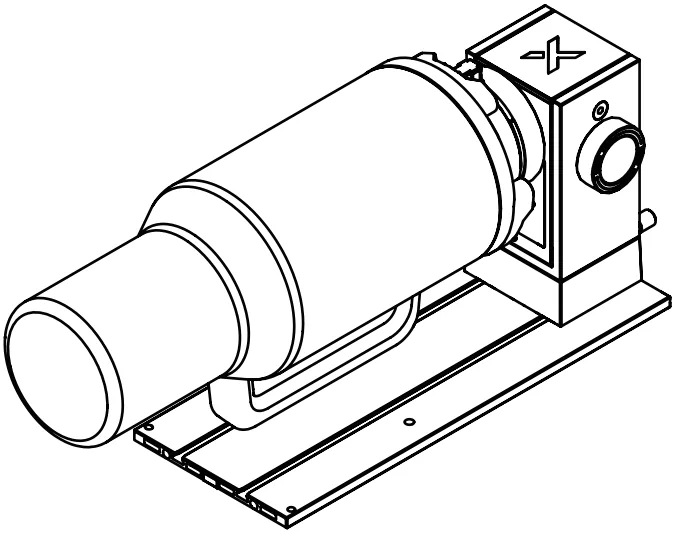

Si la pieza tiene gran volumen, como tazas y vasos térmicos, puedes usar el módulo de extensión de altura.


1. Instala el módulo de extensión de altura en la placa base principal.


2. Aprieta el tornillo de mano del módulo de extensión de altura.


3. Instala el módulo de potencia en el módulo de extensión de altura.


4. Aprieta el tornillo de mano del módulo de potencia.


Procesar tazas

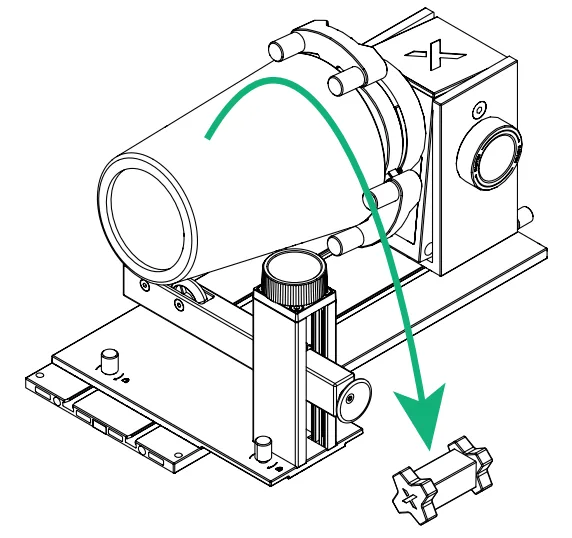

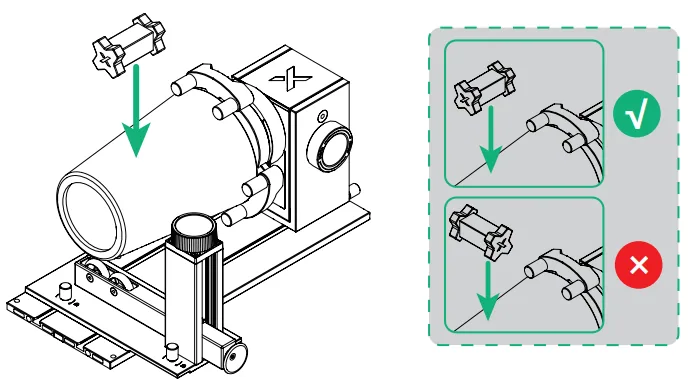

Antes de procesar, asegúrate de que el asa de la taza no toque el módulo láser cuando gire durante el procesamiento. Se recomienda colocar la taza con el asa hacia abajo.

1. Coloca la taza sobre una mesa nivelada y coloca el plato de mordazas contra la taza con las mordazas cilíndricas por fuera de la taza. Este método de sujeción externa es adecuado para procesar tazas con paredes exteriores resbaladizas y peso elevado, o paredes interiores inclinadas, como las tazas.


2. Gira el mando del plato de mordazas para fijar la taza.


3. Inserta los componentes del plato de mordazas en el módulo de potencia.


4. Gira los componentes del plato de mordazas hasta que oigas un clic.


Procesar vasos térmicos


Antes de procesar, asegúrate de que el asa del vaso térmico no toque el módulo láser cuando gire durante el procesamiento. Se recomienda colocar el vaso con el asa hacia abajo.

1. Coloca el vaso térmico sobre una mesa nivelada y coloca el plato de mordazas contra el vaso con las mordazas cilíndricas por dentro del vaso. Este método de sujeción interna es adecuado para procesar vasos con paredes exteriores rugosas, paredes interiores rectas y poco peso, como los vasos térmicos.


2. Gira el mando del plato de mordazas para fijar el vaso térmico.


3. Inserta los componentes del plato de mordazas en el módulo de potencia.


4. Gira los componentes del plato de mordazas hasta que oigas un clic.

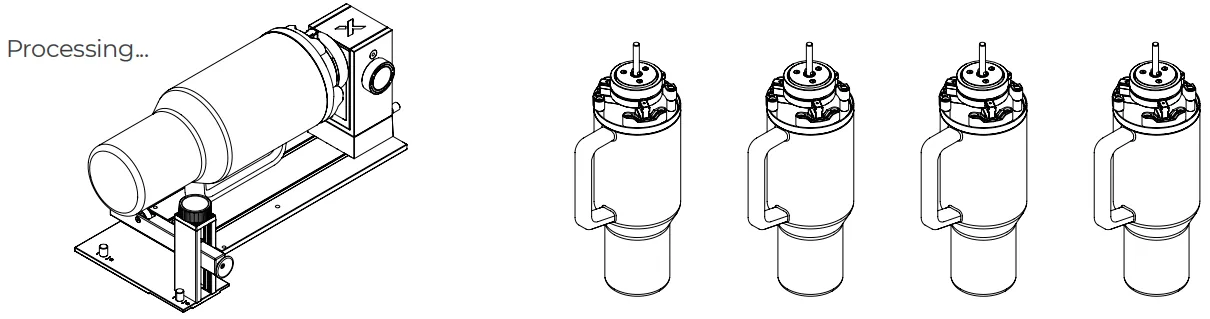

Para procesar piezas por lotes, los componentes adicionales del plato de mordazas se pueden adquirir por separado.


Durante el procesamiento, puedes usar los componentes adicionales del plato de mordazas (adquiridos por separado) para preparar otras piezas. Tras el procesamiento, retira del módulo de potencia la pieza procesada y los componentes del plato de mordazas. A continuación, inserta en el módulo de potencia los componentes del plato de mordazas que llevan montada una pieza nueva. Gira los componentes del plato de mordazas hasta que oigas un clic. Ya puedes continuar con el procesamiento.


Procesar objetos esféricos


1. Inserta los componentes montados del plato de mordazas en el módulo de potencia.


2. Gira los componentes del plato de mordazas hasta que oigas un clic.

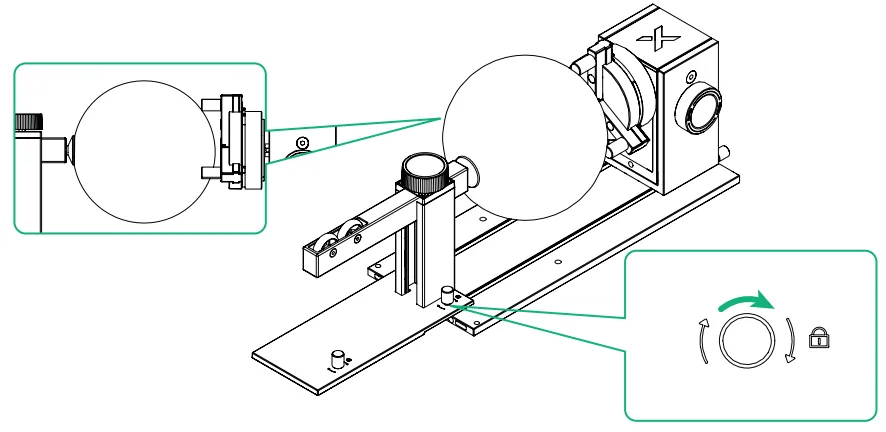

3. Coloca un lado de la pieza contra las mordazas.

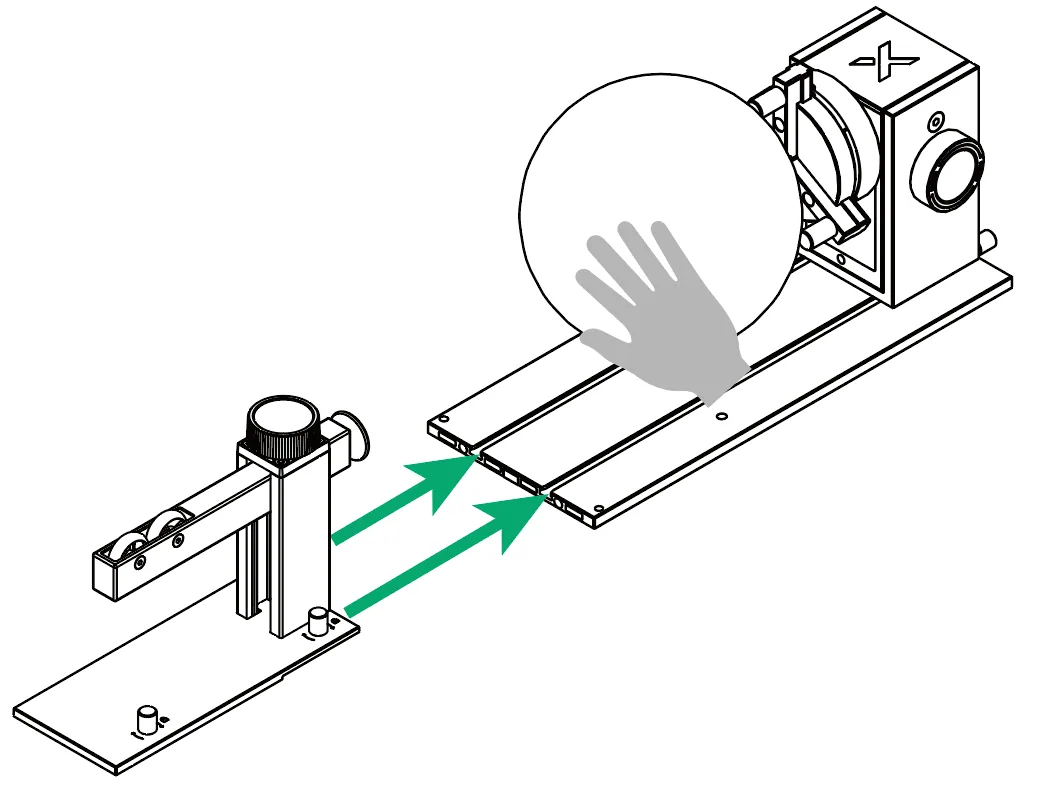

4. Desliza el módulo de soporte en la placa base principal, con su boca acampanada contra el otro lado de la pieza.


5. Gira el mando en el sentido de las agujas del reloj para mantener el módulo de soporte en posición.


Procesar anillos



Para procesar la superficie exterior de un anillo, sigue los pasos que se indican a continuación.

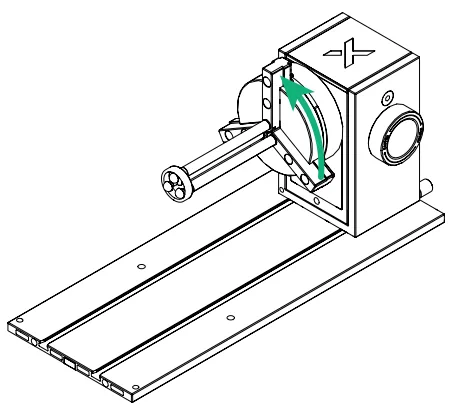

1. Coloca el anillo sobre los componentes de espárrago.


2. Gira el mando para fijar el anillo.


3. Inserta el plato de mordazas en el módulo de potencia.


4. Gira el plato de mordazas hasta que oigas un clic.


Para procesar la superficie interior de un anillo, sigue los pasos que se indican a continuación.

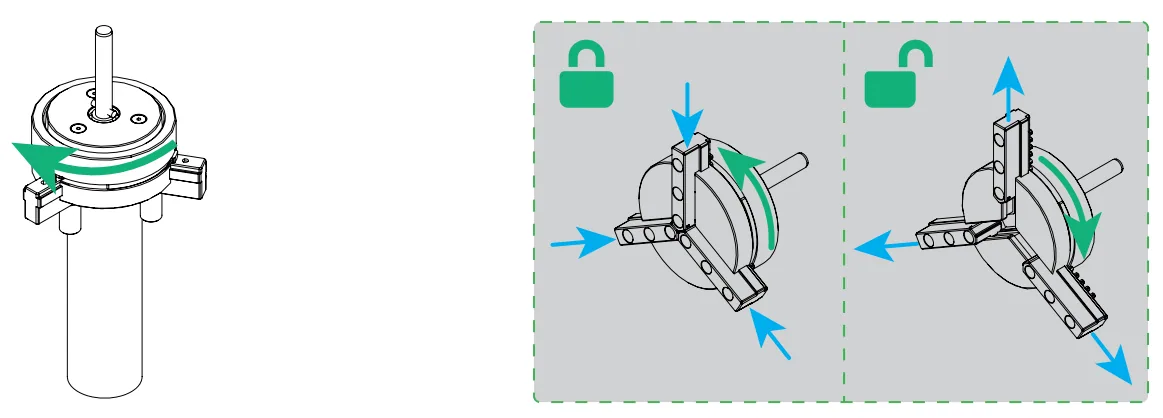

1. Gira el mando del plato de mordazas.


2. Sujeta el anillo con los componentes de espárrago y luego gira el mando para fijar el anillo.


3. Inserta el plato de mordazas en el módulo de potencia y luego gira el plato de mordazas hasta que oigas un clic.


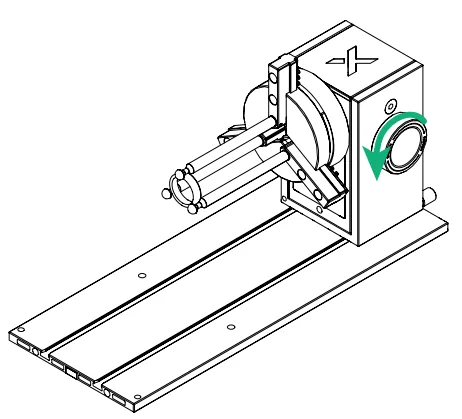

4. Gira el mando lateral en el sentido contrario a las agujas del reloj para desbloquear la función de ajuste de ángulo del módulo de potencia.


5. Ajusta el ángulo del módulo de potencia al máximo (26°) y luego gira el mando en el sentido de las agujas del reloj para bloquear el ángulo.


Procesar otros objetos giratorios

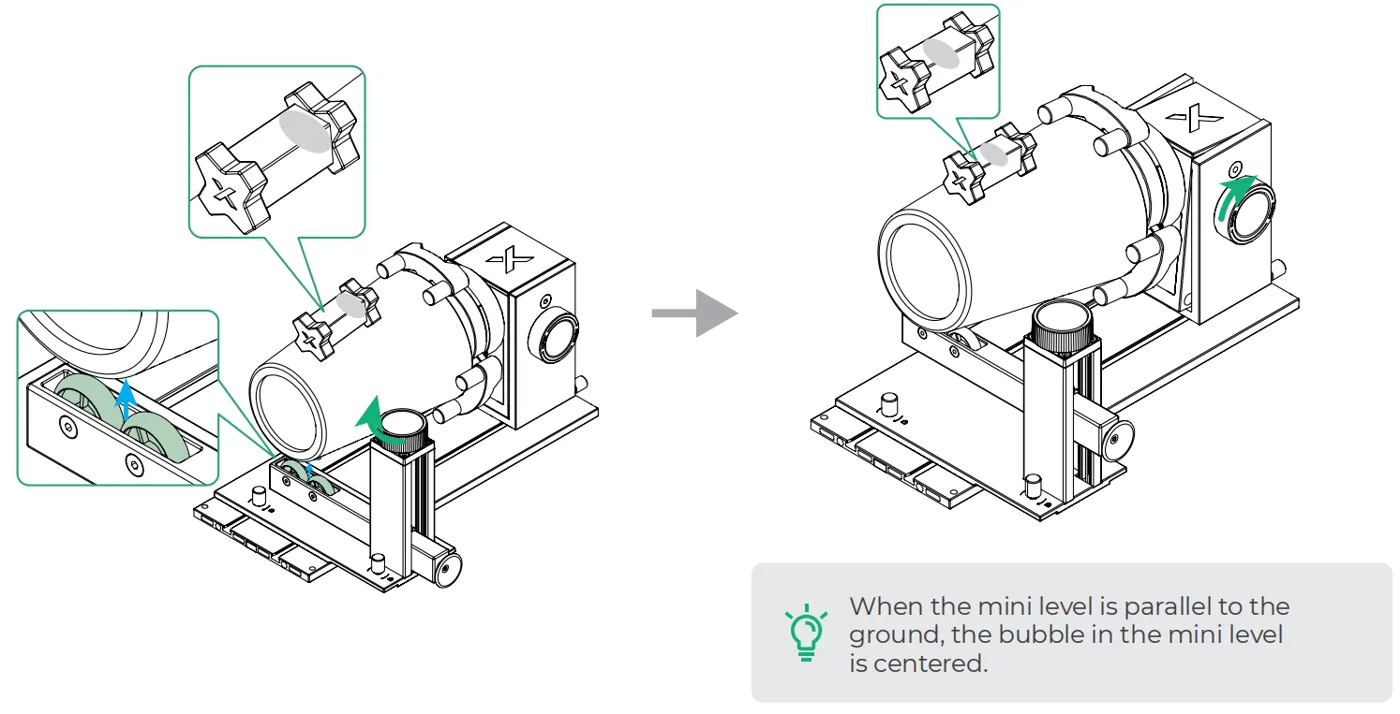

En modo manual, cuando trabajes con un objeto giratorio que tenga una superficie inclinada regular (como un vaso cónico), puedes usar un mininivel para asegurarte de que la superficie a procesar quede paralela al suelo antes de continuar con la operación.


1. Coloca el vaso cónico dentro de las mordazas cilíndricas.


2. Gira el mando del plato de mordazas para fijar el vaso cónico.


3. Inserta los componentes del plato de mordazas en el módulo de potencia.


4. Gira los componentes del plato de mordazas hasta que oigas un clic.

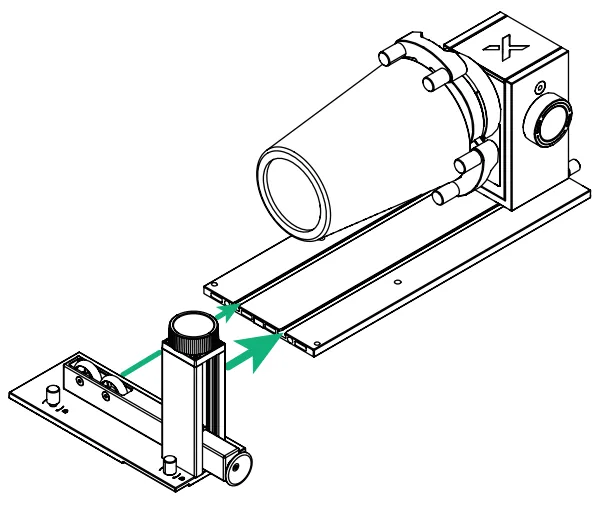

5. Desliza el módulo de soporte en la placa base principal.


6. Gira el mando en el sentido de las agujas del reloj para mantener el módulo de soporte en posición.


7. Coloca el mininivel sobre el vaso cónico.


8. Gira el mando lateral en el sentido contrario a las agujas del reloj para desbloquear la función de ajuste de ángulo del módulo de potencia.


9. Gira el mando para ajustar la altura de las dos ruedas del módulo de soporte hasta que el mininivel quede paralelo al suelo. A continuación, gira el mando en el sentido de las agujas del reloj para bloquear el ángulo.


10. Retira el mininivel del vaso cónico.


Modo de rodillo


1. Inserta el módulo de transmisión de rodillo en el módulo de potencia, alineando las partes resaltadas.


2. Gira el módulo de transmisión de rodillo hasta que su borde inferior quede paralelo al borde inferior del módulo de potencia.


3. Coloca el módulo de potencia y el módulo de transmisión de rodillo en la placa base principal.

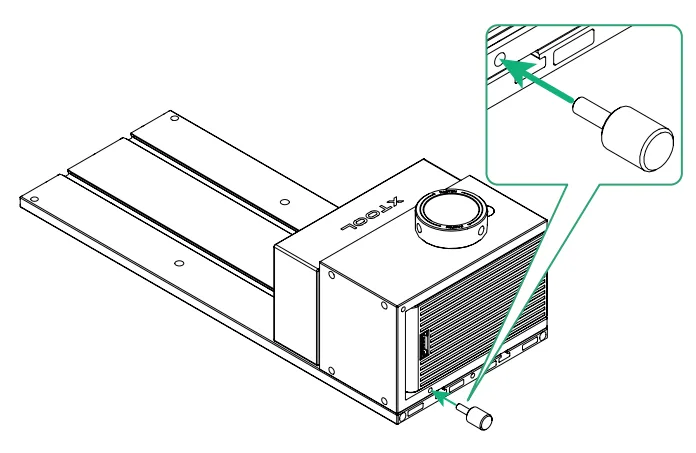

4. Afloja el tornillo de mano.


5. Enrosca el tornillo de mano que has aflojado en otro orificio del módulo de potencia.


6. Aprieta el tornillo de mano.


7. Coloca el soporte para los componentes de rodillo en la placa base principal. Presta atención a la orientación.

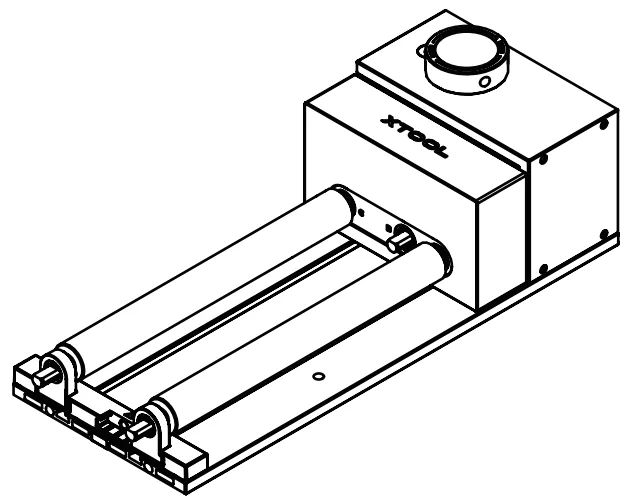

8. Instala los componentes de rodillo en el eje A del módulo de transmisión de rodillo.


9. Gira el rodillo hasta que quede instalado en el eje A. Asegúrate de que ambos extremos de los componentes de rodillo estén correctamente instalados.


10. Instala los demás componentes de rodillo de la misma forma. Aquí tienes tres escenarios según el diámetro de la pieza.

Escenario 1: Nivel S (componentes de rodillo instalados en el eje A y el eje B)

Escenario 2: Nivel M (componentes de rodillo instalados en el eje B y el eje C)

Escenario 3: Nivel L (componentes de rodillo instalados en el eje A y el eje C)




11. Coloca la pieza entre los dos rodillos.


Para procesar objetos por lotes, los componentes de extensión de rodillo se pueden adquirir por separado.

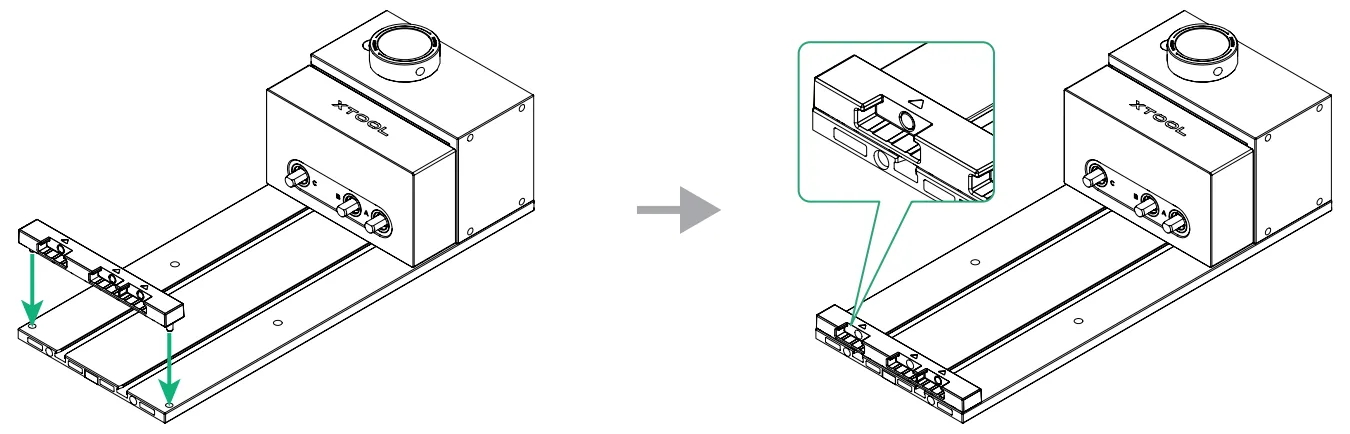

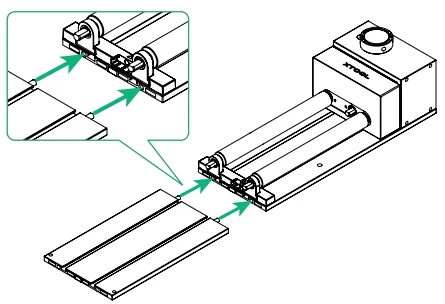

1. Inserta la placa base de extensión en la placa base principal.

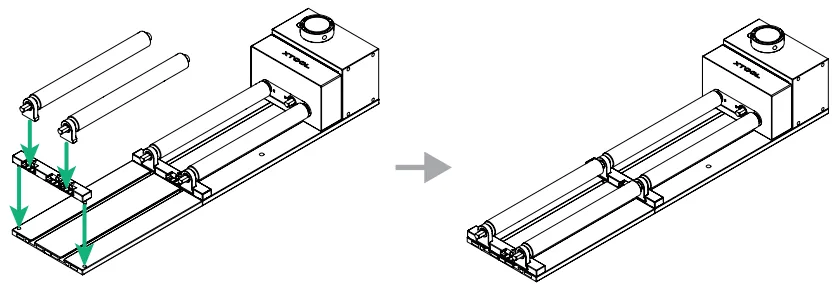

2. Consulta las instrucciones anteriores para instalar el soporte para los componentes de rodillo y los componentes de rodillo.


3. Coloca las piezas entre los rodillos.


Mantenimiento

  • Limpia el producto con un paño seco.
  • Guarda el producto en la caja de almacenamiento cuando no lo utilices.
  • El producto cuenta con un diseño de liberación rápida magnética. Las articulaciones móviles son propensas al desgaste y a la oxidación. Aplica aceite antioxidante con regularidad y mantén el producto seco y limpio.

Preguntas frecuentes

P: El tornillo de mano está doblado o deformado. ¿Qué debo hacer?

R: Contacta con el soporte técnico de MDPI.
