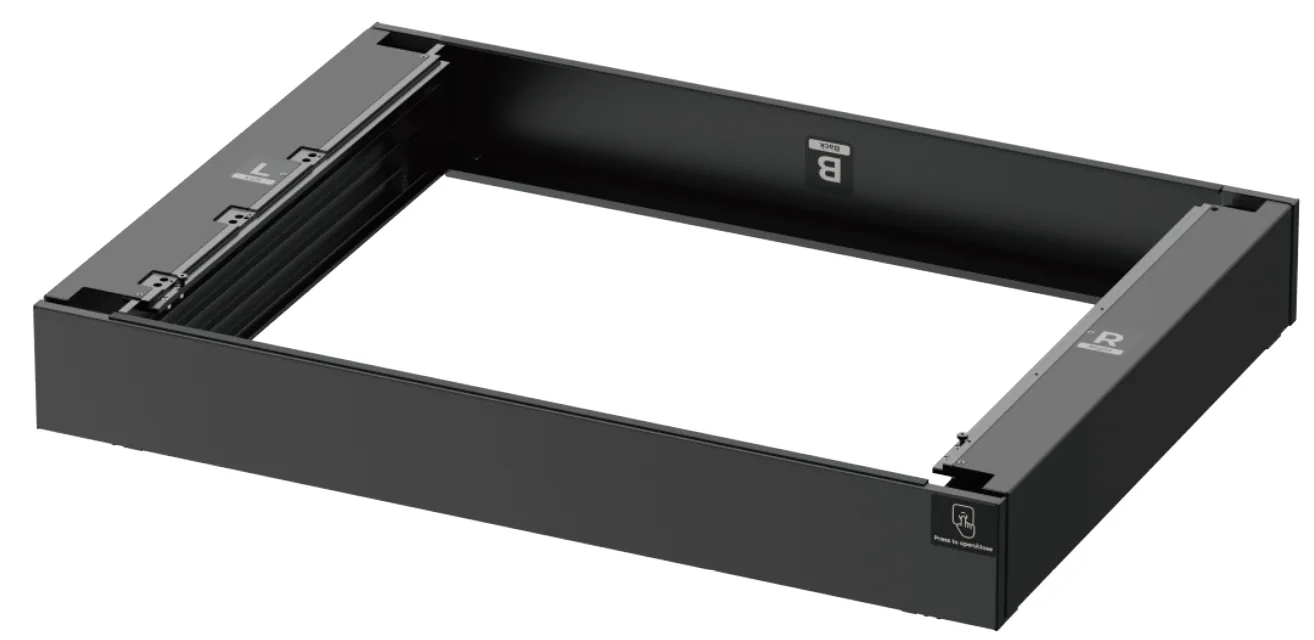

La riser base de xTool S1 está diseñada para elevar la altura de la xTool S1. Es compatible con el conveyor feeder automático y permite que la xTool S1 trabaje con el rotary attachment. Con la riser base, la xTool S1 puede utilizarse en más escenarios y procesar materiales de mayor tamaño.

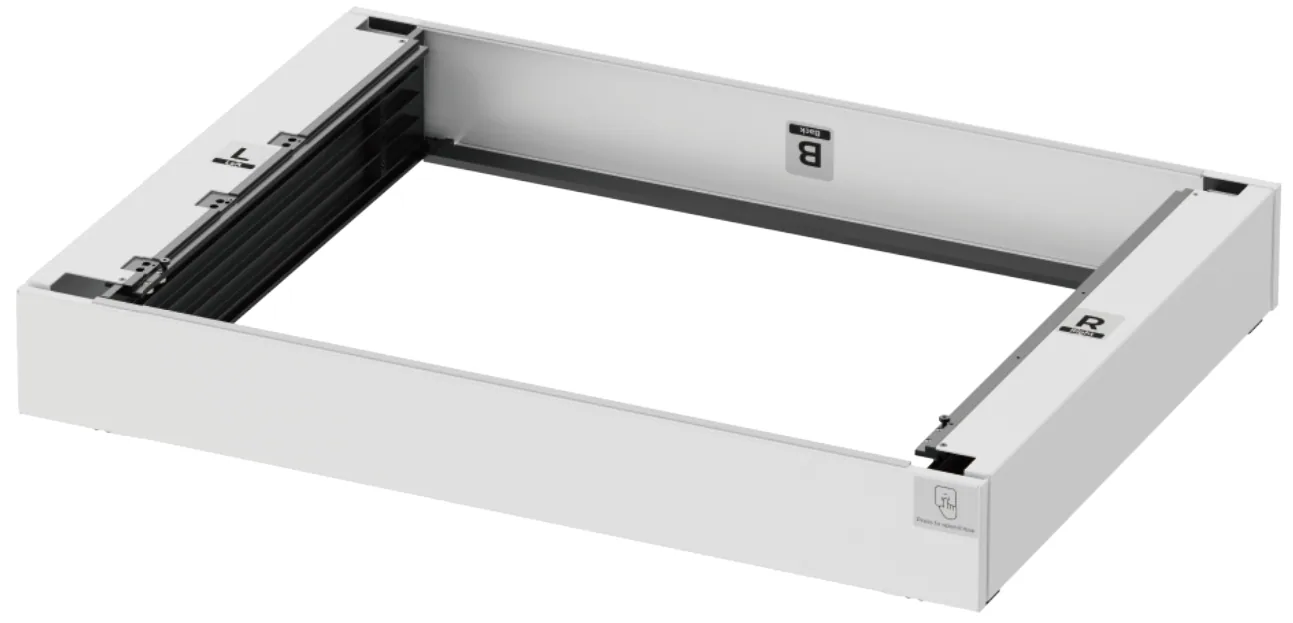

Nota: La Riser Base de xTool S1 compatible con el Conveyor Feeder está disponible en dos colores. Este artículo usa la versión negra para las ilustraciones.

La seguridad primero (importante)

Lee y familiarízate con todas las precauciones y procedimientos de seguridad antes de usar la máquina. Sigue estrictamente todas las precauciones de seguridad. Asegúrate de que la máquina esté correctamente montada y funcione bien.

1. Seguridad láser

Los láseres se clasifican en varias clases según el alcance del peligro potencial asociado al láser, siendo la Clase 1 la menos peligrosa y la Clase 4 la más peligrosa. La Administración de Alimentos y Medicamentos de Estados Unidos ha indicado que los láseres de Clase 4 pueden suponer un «peligro inmediato para la piel y los ojos por exposición al haz directo o reflejado; también pueden presentar riesgo de incendio.»

La xTool S1 está clasificada como máquina láser de Clase 1 que contiene un láser de trabajo de Clase 4 y un láser indicador de Clase 1. Sin embargo, al trabajar con la riser base, la xTool S1 debe clasificarse como máquina láser de Clase 4. Pueden escapar haces láser difusos por las aberturas cuando los paneles de las puertas de la riser base están abiertos, y podrías quedar expuesto a radiación láser de Clase 4. Al trabajar con la riser base, la xTool S1 está destinada únicamente a uso profesional y se requieren más precauciones para un funcionamiento seguro.

Cuando uses la xTool S1 con la riser base, sigue estas precauciones de seguridad:

• SOLO el personal con formación profesional puede usar el dispositivo. Debe designarse un Responsable de Seguridad Láser (LSO) cualificado y el dispositivo debe manejarse por o bajo la supervisión del LSO. El LSO tiene la obligación de establecer mecanismos de control de seguridad para evitar que personas sin formación accedan a la zona de peligro por radiación láser.
• Antes de usar el dispositivo, completa el curso de concienciación sobre seguridad láser de xTool y revisa la documentación de formación del LSO, disponible en xTool Creative Space (XCS) y en support.xtool.com/article/1171 para más información sobre los láseres de Clase 4, sus usos y sus peligros potenciales. En el contexto laboral, también deberás recibir la formación adecuada sobre el uso seguro de productos láser de Clase 4 conforme a la norma ANSI Z136.1, cuya provisión es responsabilidad del empleador.
• No manejes el dispositivo cuando alguna de sus piezas esté retirada. Retirar cualquier pieza puede dejar expuesto el sistema láser y causar daños al dispositivo.
• Coloca la placa base en el nivel previsto dentro de la riser base. No proceses ningún material sin la placa base.
• Mantén los paneles de las puertas cerrados salvo que vayas a procesar un material demasiado largo para la xTool S1.
• Si tienes que procesar un material con los paneles de las puertas abiertos, usa gafas de protección que puedan proteger tus ojos de haces láser de 455 nm o 1064 nm (según la longitud de onda de los haces láser que produzca el módulo láser que uses). Además, no introduzcas las manos en la riser base durante el procesado láser. Evita la exposición ocular o cutánea a la radiación láser directa o dispersa, o podrías hacerte daño.
• Si tu piel sufre quemaduras por los haces láser, desinfecta la zona inmediatamente con una solución de povidona yodada y aplica pomada para quemaduras en la herida. Si la quemadura es grave, acude a un hospital y consulta con un médico lo antes posible.
• No uses el dispositivo en lugares públicos ni en otras situaciones donde haya personas sin formación o niños presentes.

2. Seguridad química

El dispositivo utiliza un haz láser de alta densidad para irradiar el material que se va a cortar o grabar, con el fin de calentar la superficie del material y vaporizarlo sin quemarlo. Pero algunos materiales pueden liberar humos o gases tóxicos y nocivos a altas temperaturas. Por ello, se requieren precauciones de seguridad química durante el procesado de materiales.


Sigue estas precauciones de seguridad:

• No grabes ni cortes ningún material que contenga PVC o vinilo (no se recomienda procesar plásticos). Estos materiales (y otros materiales que contengan cloro/cloruro) pueden generar vapores corrosivos extremadamente nocivos para el cuerpo humano y pueden dañar el dispositivo. Cualquier daño causado por grabar o cortar materiales que contengan PVC o vinilo no está cubierto por la garantía de la empresa.
• No grabes ni cortes materiales desconocidos. La vaporización o fusión de muchos materiales, que incluyen entre otros el PVC y el policarbonato, puede liberar humos nocivos.

3. Seguridad contra incendios

El dispositivo utiliza un haz láser de alta densidad para irradiar el material que se va a cortar o grabar, con el fin de calentar la superficie del material y vaporizarlo sin quemarlo. Pero la mayoría de los materiales son inherentemente inflamables y pueden inflamarse formando una llama abierta capaz de quemar el dispositivo (aunque esté fabricado con materiales ignífugos) y su entorno. La experiencia demuestra que el corte vectorial con láser es lo más propenso a producir una llama abierta.

Lee atentamente las siguientes advertencias y sugerencias:

• Asegúrate de que el espacio de trabajo esté bien ventilado para que el humo generado pueda evacuarse a tiempo.
• No apiles materiales (especialmente orgánicos, como el papel) alrededor de la máquina. Pueden provocar la propagación de las llamas y aumentar el riesgo de ignición del material.
• No dejes la máquina sin vigilancia mientras esté funcionando. Si la máquina funciona con errores de configuración y se deja desatendida durante mucho tiempo, o si se produce un fallo mecánico o eléctrico, puede provocarse un incendio.
• Limpia el dispositivo con regularidad. La acumulación excesiva de residuos y virutas del corte y grabado aumentaría el riesgo de incendio. La zona de trabajo interior debe limpiarse periódicamente para garantizar que no queden residuos ni virutas dentro del dispositivo.
• Asegúrate de que la zona alrededor de la máquina esté limpia, sin materiales inflamables desordenados, explosivos ni disolventes volátiles, como acetona, alcohol o gasolina.
• Ten a mano un extintor y realiza su mantenimiento e inspección periódicos.
• Cuando la máquina láser corta o graba materiales inflamables a baja velocidad y alta potencia, los materiales son propensos a inflamarse formando una llama abierta. Si aparece una llama abierta, detén el procesado a tiempo.
• Coloca y usa el dispositivo en lugares donde no sea probable que haya niños.

4. Seguridad eléctrica

Lee atentamente las siguientes advertencias y sugerencias:

• No abras ningún panel de acceso del dispositivo cuando esté conectado a la red eléctrica. El contacto accidental con la fuente de alimentación puede causar lesiones.
• No toques ninguna zona electrónica con las manos ni con otras herramientas cuando la máquina esté conectada a la red eléctrica.

5. Uso y mantenimiento

Sigue estos principios de funcionamiento:

• Revisa la máquina por si tuviera daños cada vez antes de usarla. No la manejes de ninguna manera si detectas algún daño o defecto.
• Asegúrate de que el espacio de trabajo esté limpio y nivelado.
• No desmontes la máquina ni modifiques su estructura de ninguna manera sin autorización. No modifiques ni descompiles su sistema operativo.
• No dejes el dispositivo sin vigilancia durante el funcionamiento. Presta atención a si funciona correctamente.
• Mantén limpio el interior de la máquina. Los residuos y virutas acumulados durante el corte y grabado son peligrosos y pueden provocar un incendio. Limpia las virutas y residuos del interior de la zona de trabajo con regularidad.
• La máquina funciona correctamente a una temperatura de 0 °C a +35 °C y puede almacenarse correctamente a una temperatura de –10 °C a +40 °C. No la manejes a una temperatura inferior a 0 °C.
• Corta la corriente antes de realizar el mantenimiento del dispositivo.
• Este producto no es reparable por el usuario. Debe devolverse a fábrica o ser reparado por profesionales autorizados.
• El uso de controles o ajustes, o la realización de procedimientos distintos de los especificados aquí, puede provocar una exposición peligrosa a la radiación.

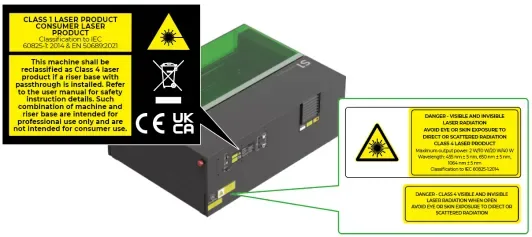

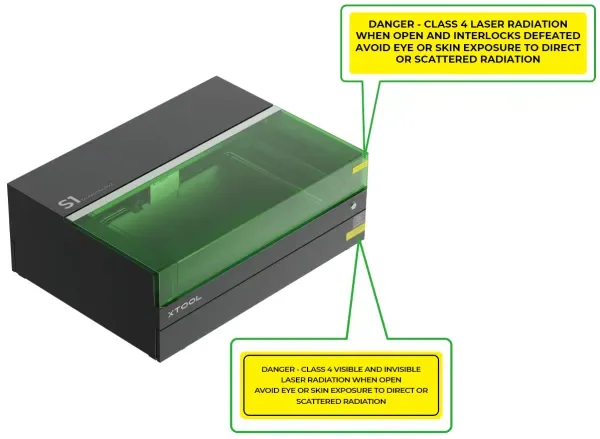

6. Señales de advertencia e instrucciones

En el dispositivo, las señales de advertencia e instrucciones están etiquetadas en los puntos donde pueden producirse lesiones físicas o daños a la máquina antes y/o durante el funcionamiento. Si una señal se daña o se pierde, sustitúyela de inmediato. Puedes usar la siguiente plantilla para imprimir la señal que necesites.

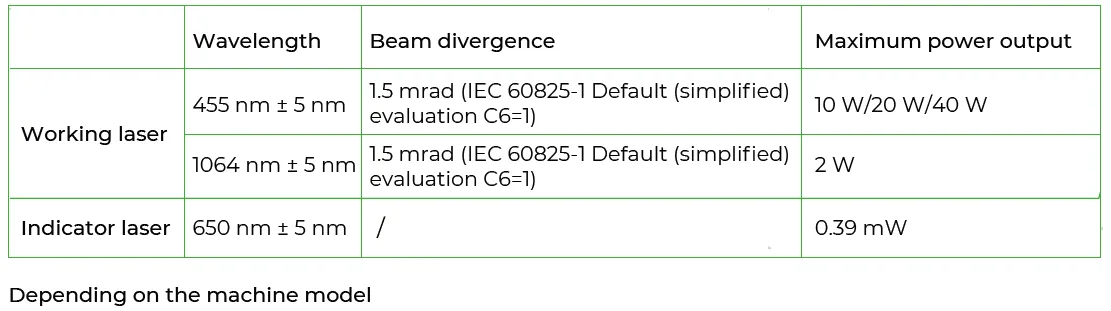

Especificaciones del láser

Lista de artículos

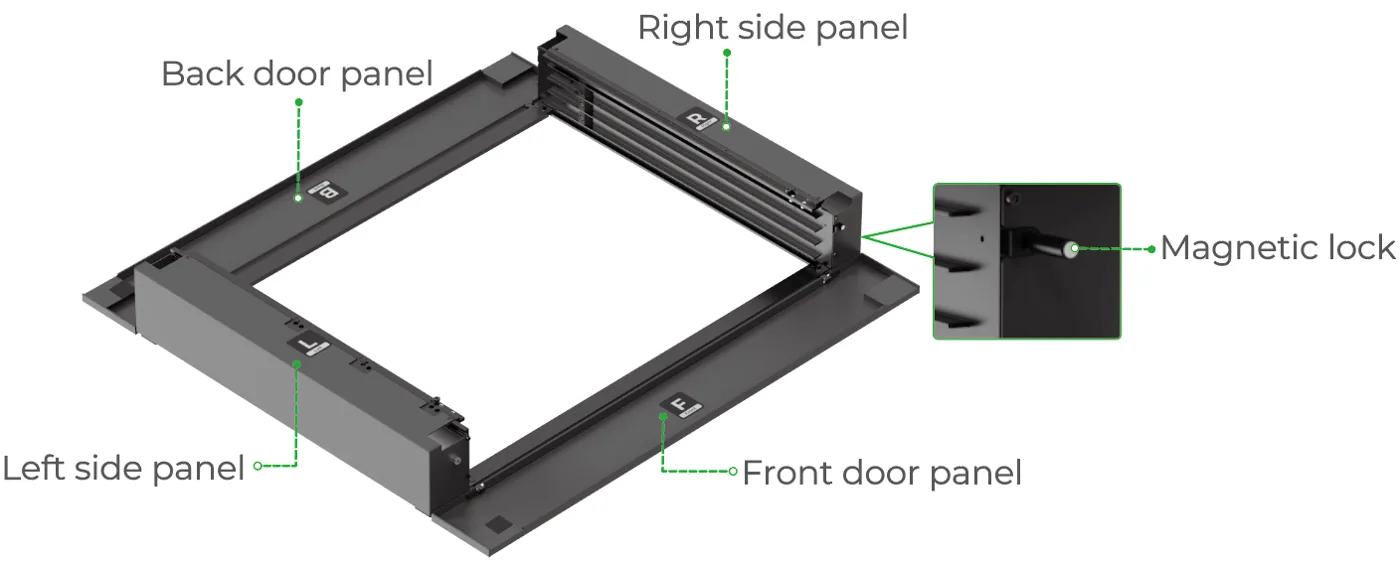

Conoce la riser base

Monta la riser base

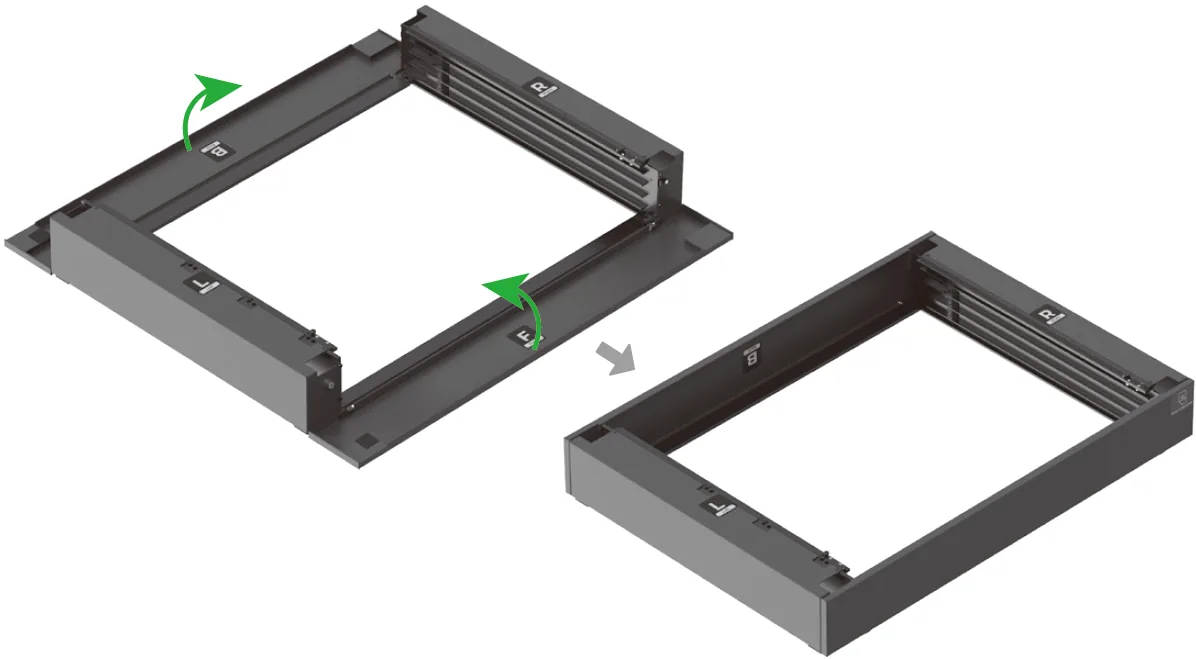

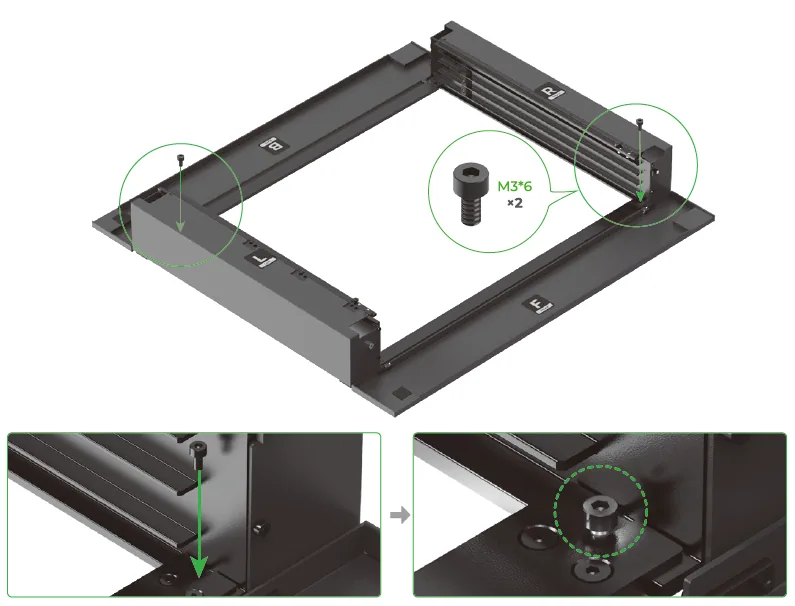

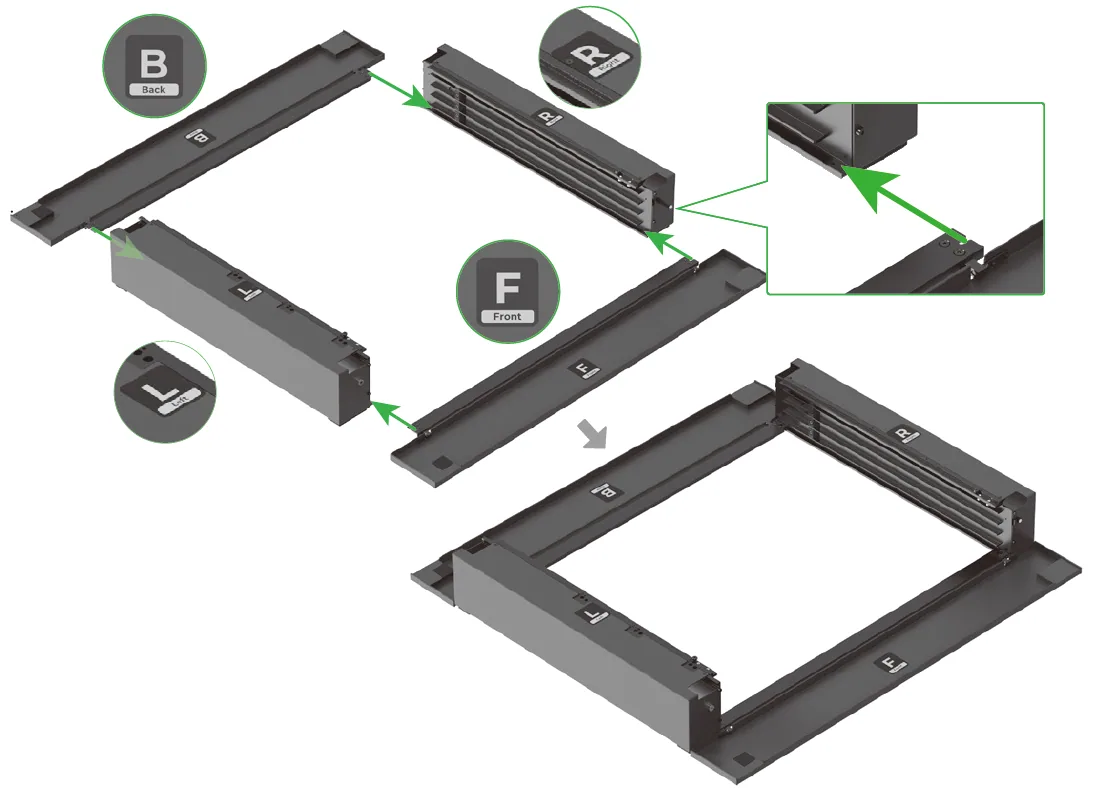

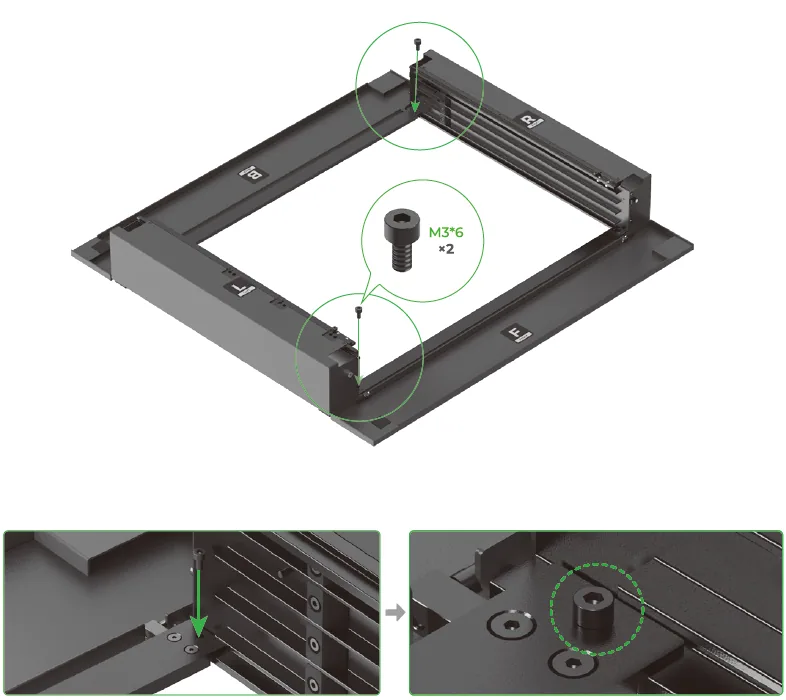

(1) Monta la riser base.

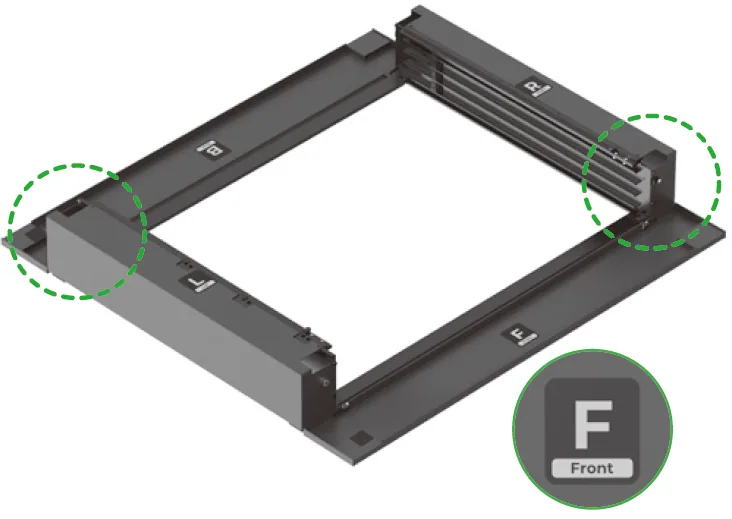

Nota: No aprietes del todo los tornillos de las esquinas izquierda-trasera y derecha-delantera aquí, para poder ajustar los paneles más tarde.

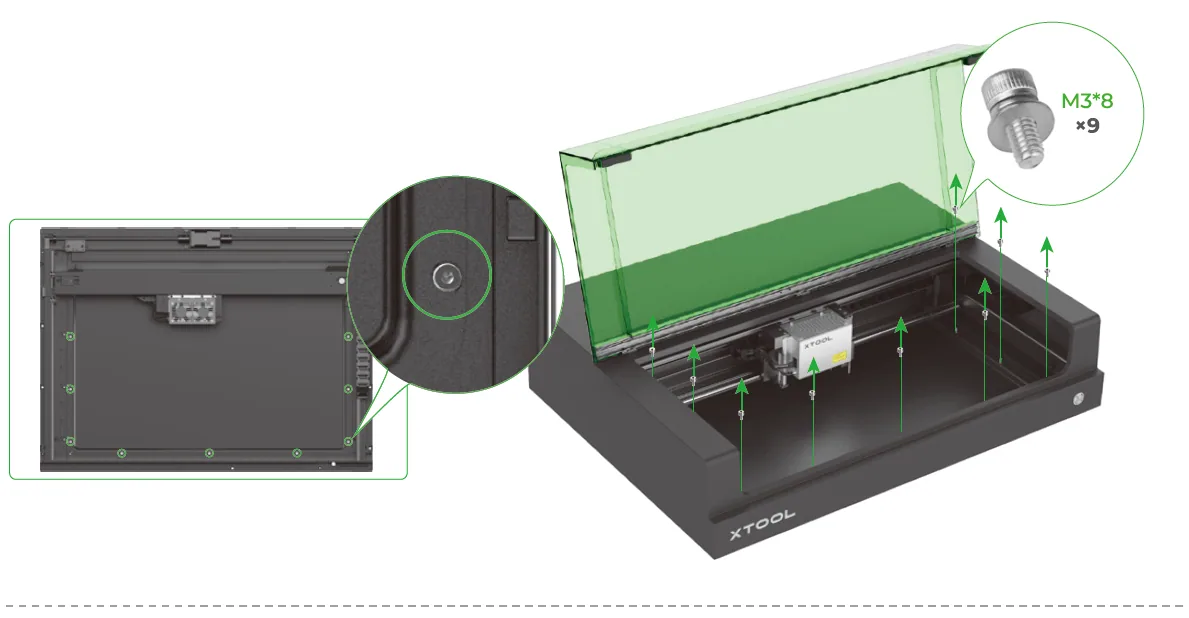

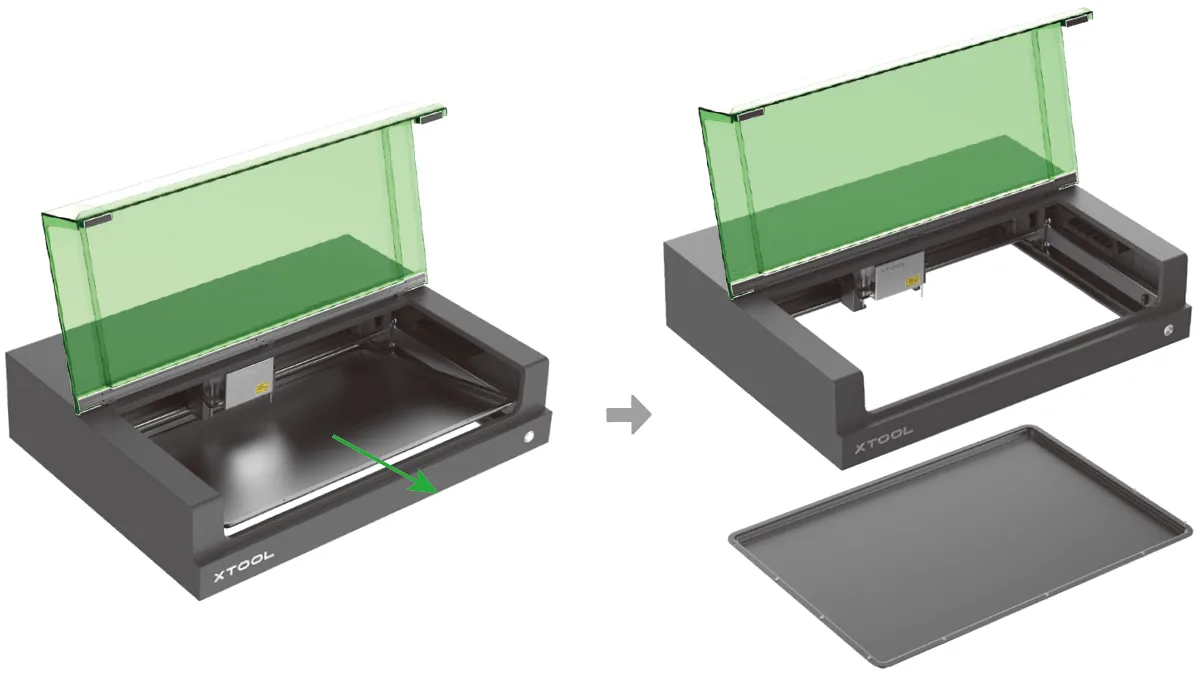

(2) Retira la placa base de la xTool S1.

Nota: La xTool S1 no está incluida en el paquete.

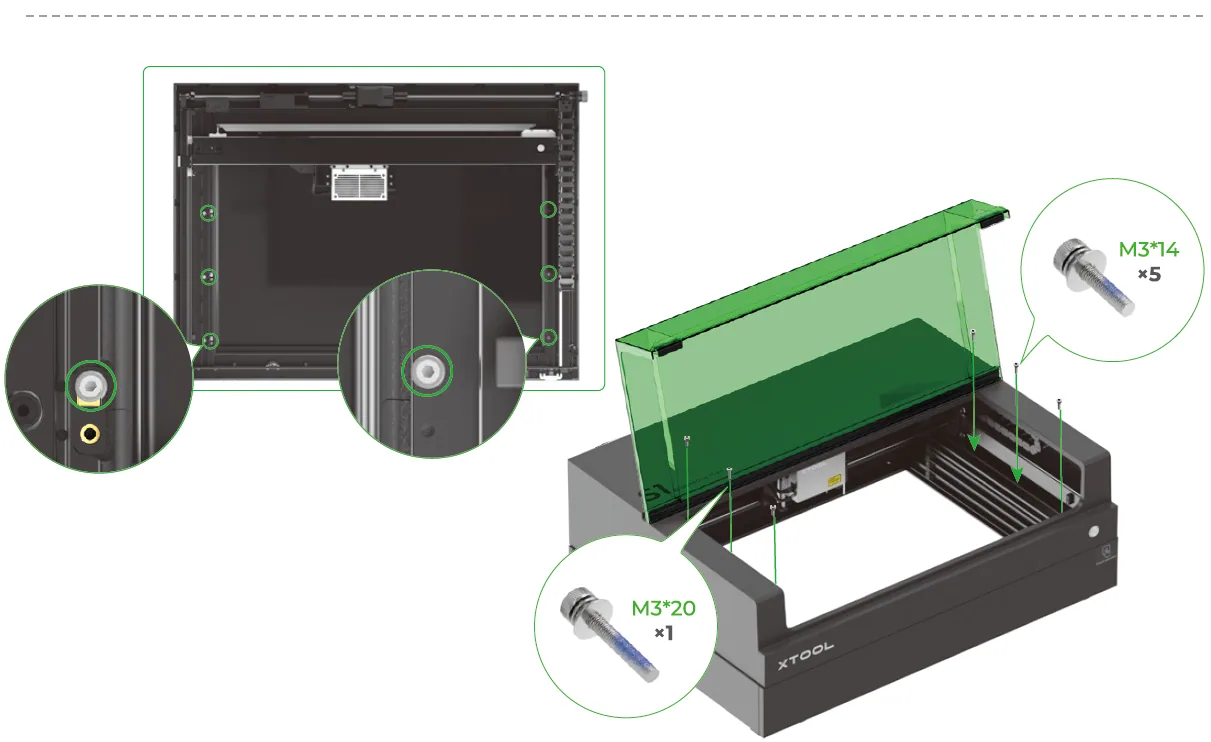

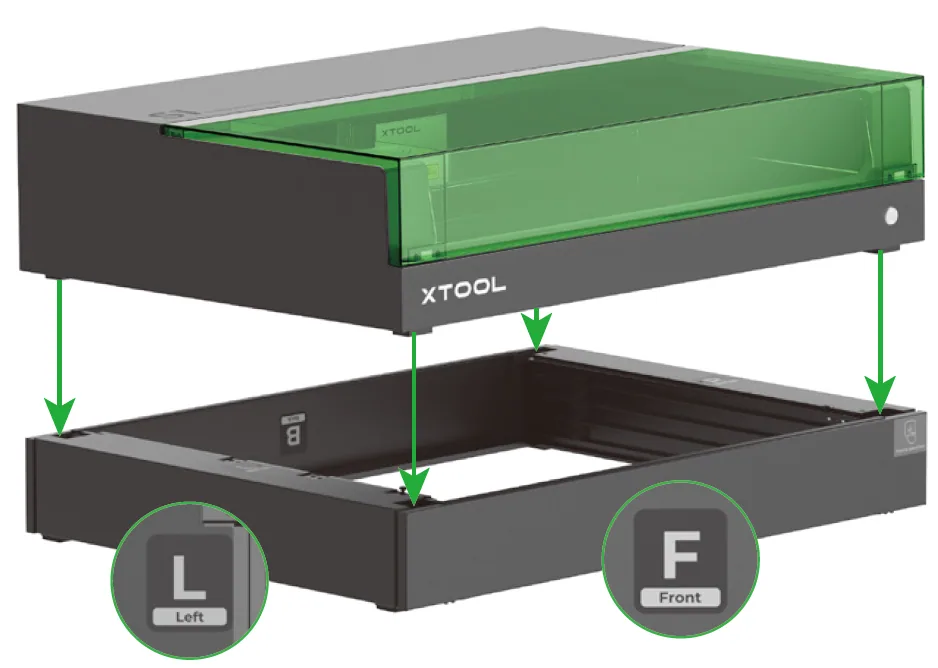

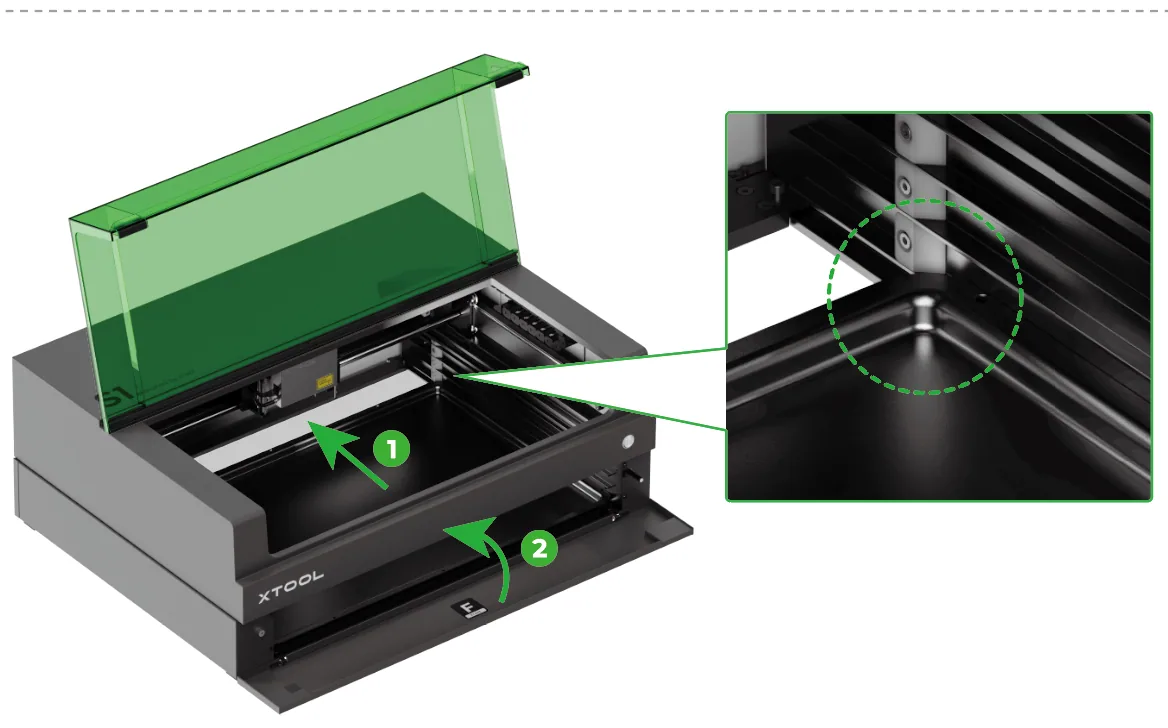

(3) Fija la xTool S1 sobre la riser base.

Nota: Ten cuidado con las manos al colocar la xTool S1 sobre la riser base.

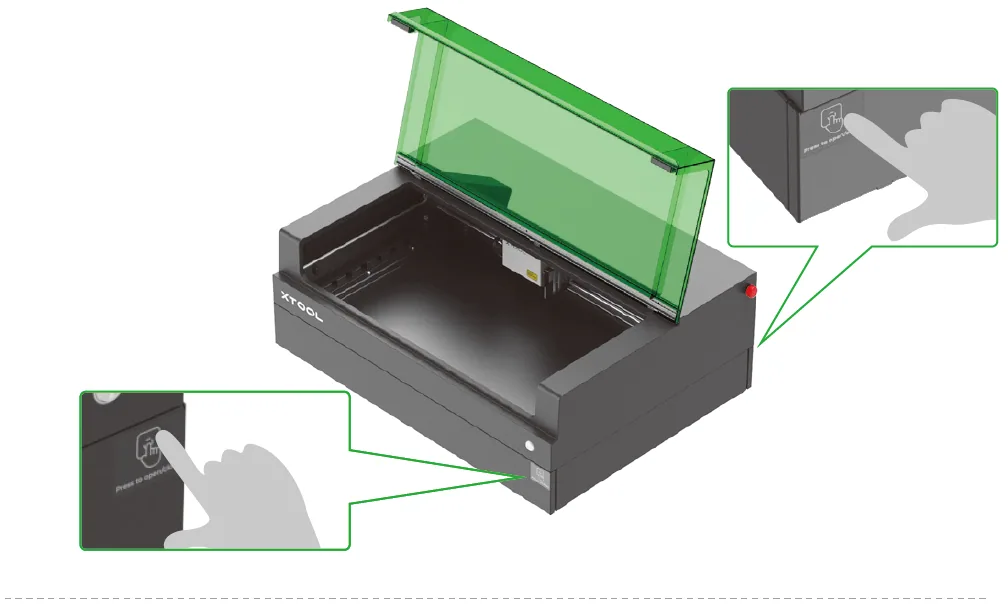

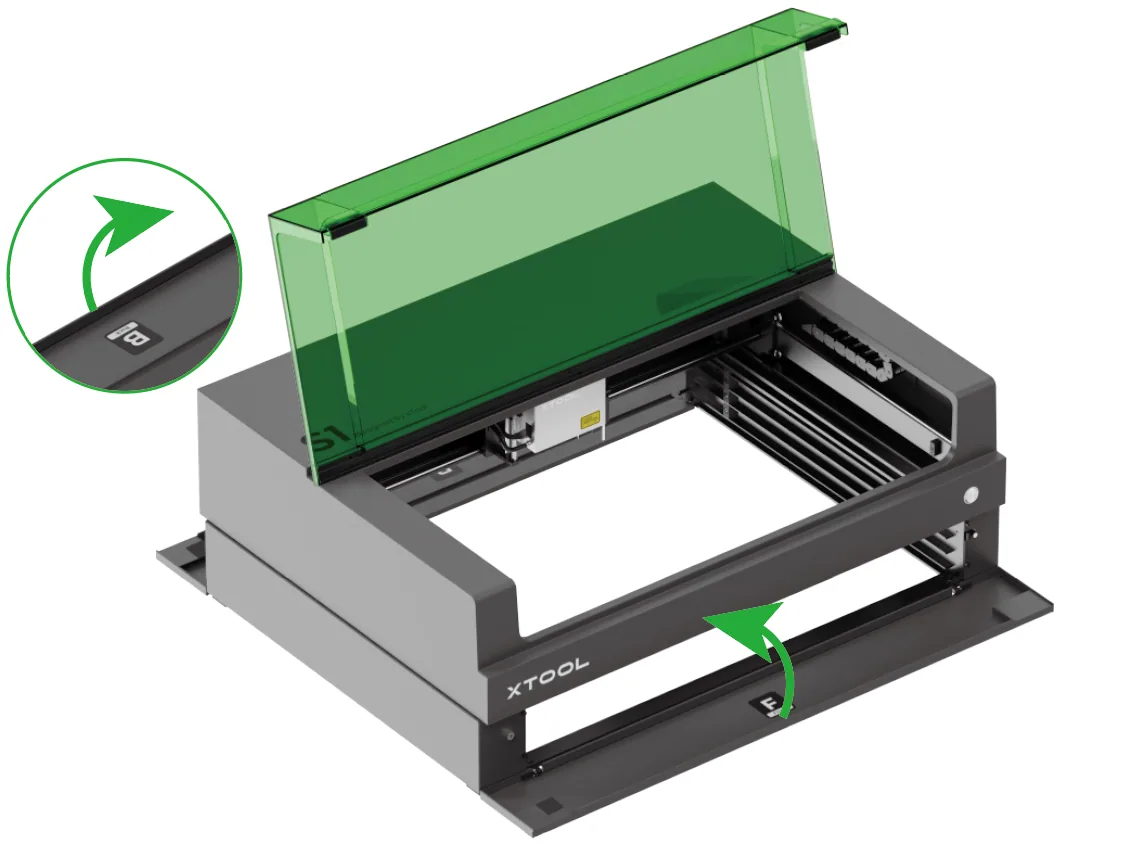

(4) Presiona para abrir los paneles de las puertas delantera y trasera, y aprieta los tornillos de las esquinas izquierda-trasera y derecha-delantera.

Nota: No levantes ni muevas la xTool S1 después de fijarla en la riser base. Si la levantas o la mueves, los tornillos de la riser base pueden aflojarse y los paneles de las puertas pueden deformarse por el peso del dispositivo.

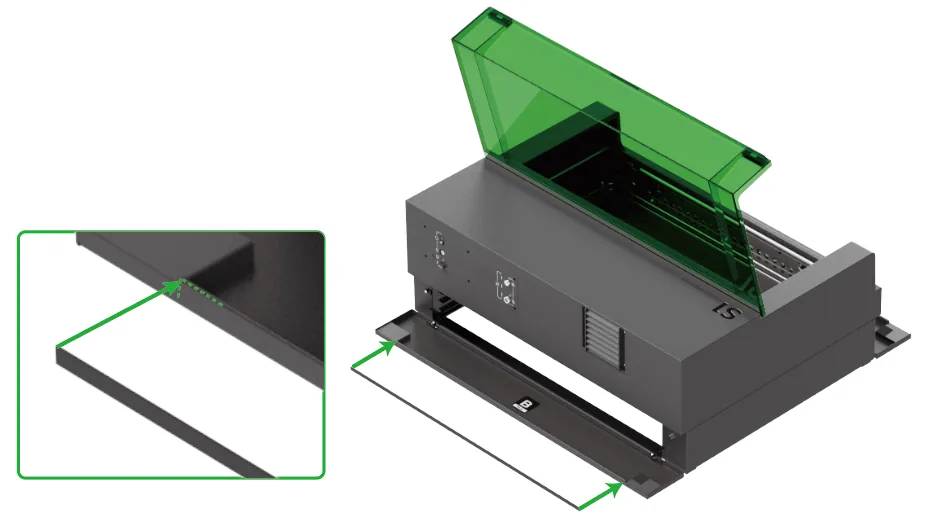

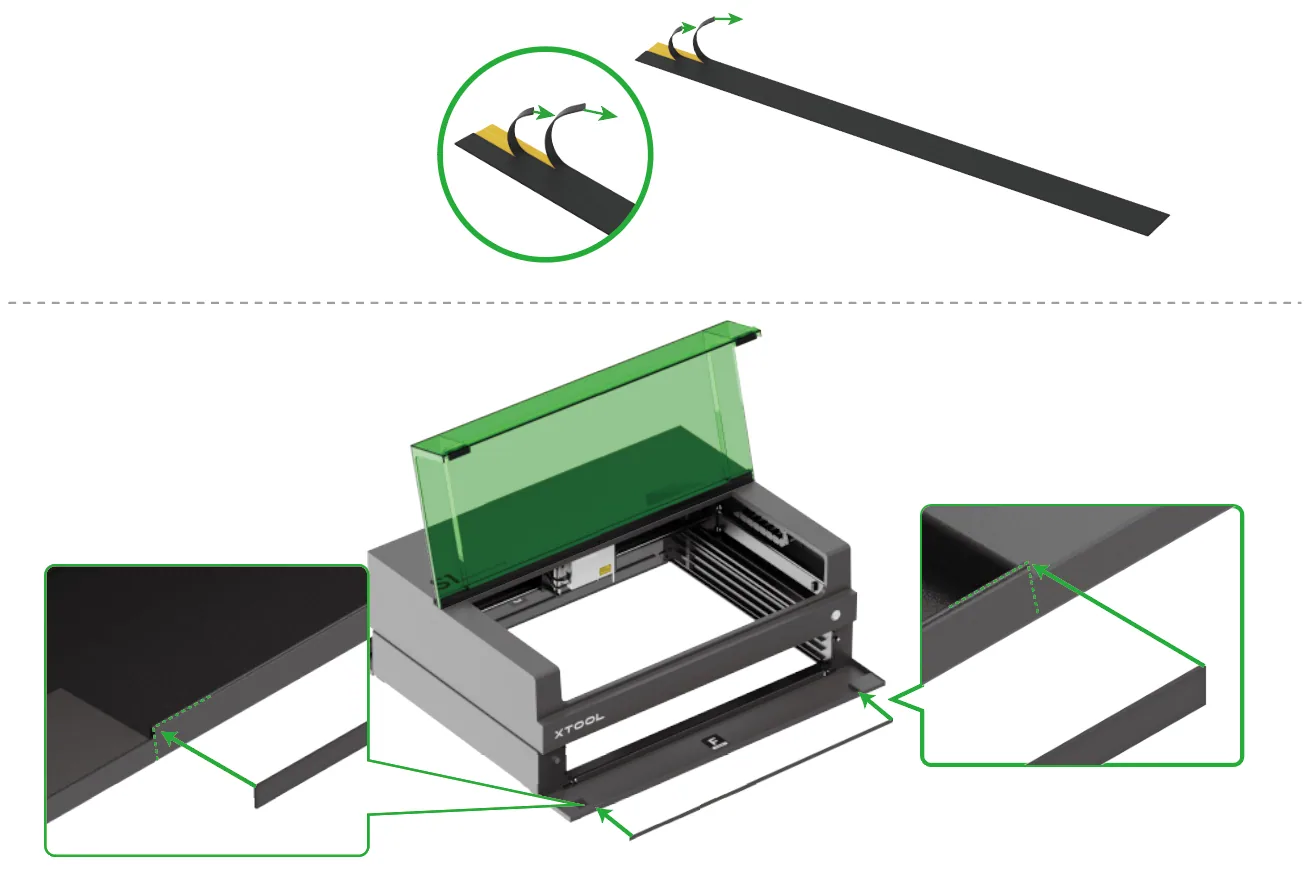

(5) Pega las tiras bloqueadoras de luz en los paneles de las puertas delantera y trasera.

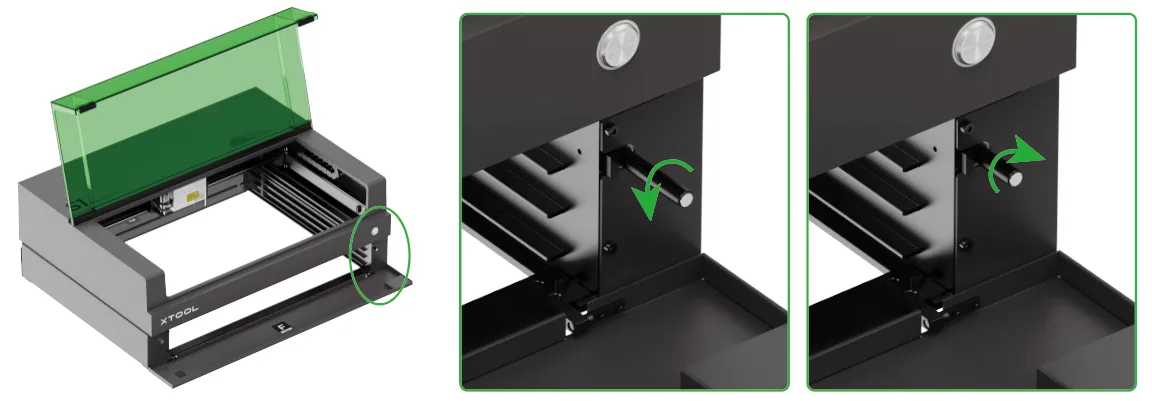

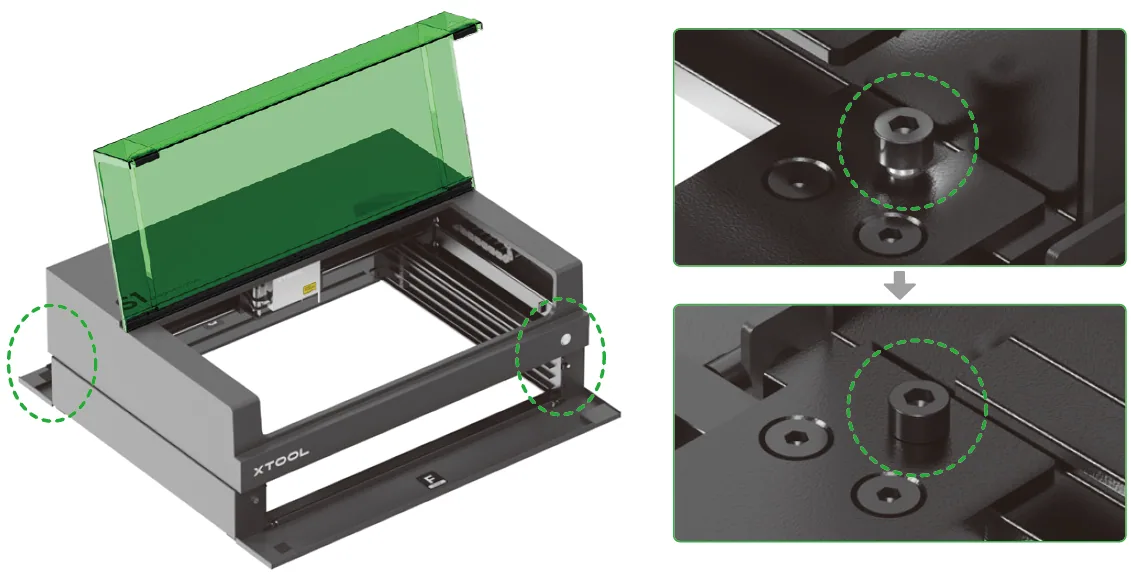

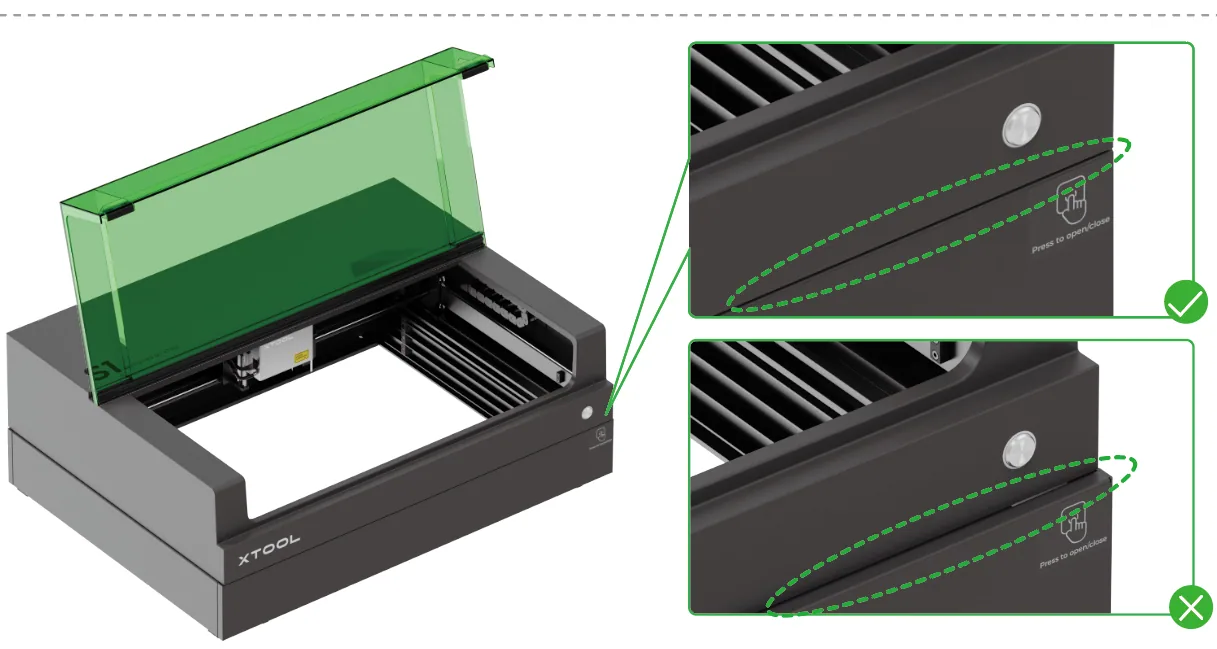

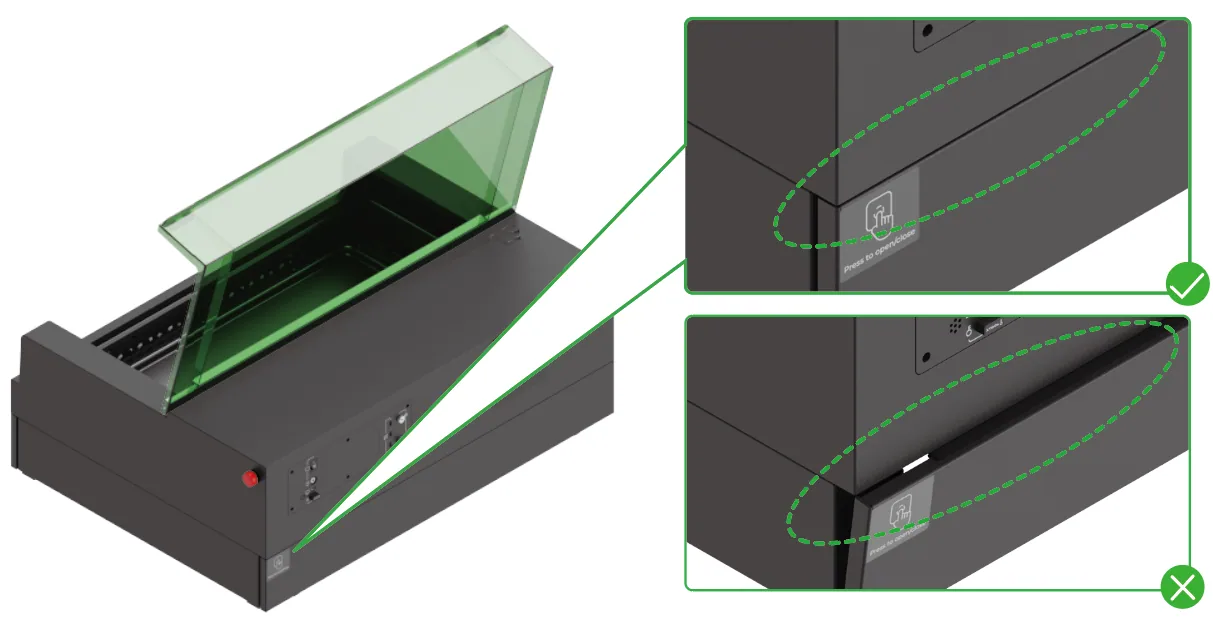

(6) Comprueba si los paneles de las puertas cierran correctamente. Si detectas una holgura, ajusta la varilla magnética del cierre magnético.

Nota: Gira en sentido antihorario para extender la varilla magnética y en sentido horario para retraerla.

Comprueba y ajusta el panel de la puerta trasera de forma similar.

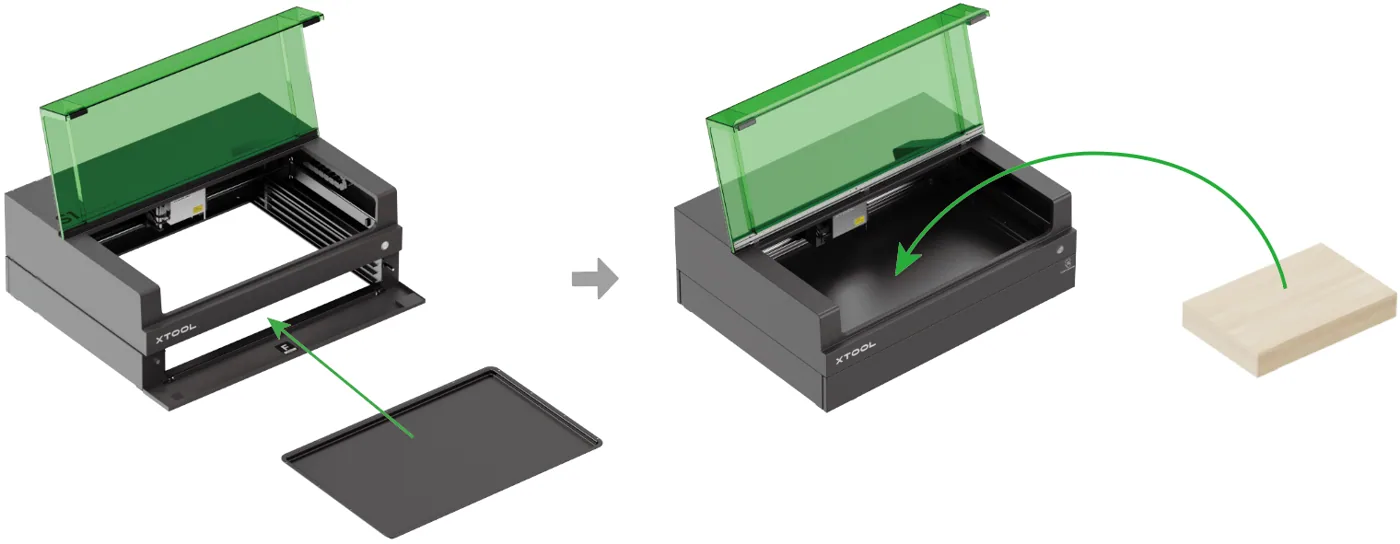

(7) Desliza la placa base de la xTool S1 hasta el nivel adecuado de la riser base.

Usa la riser base

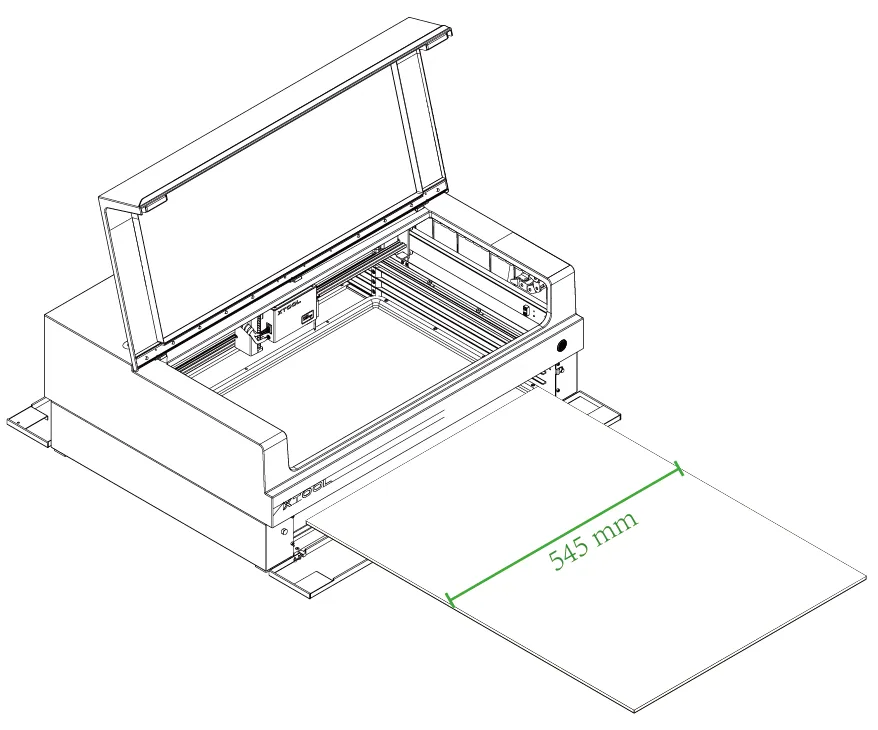

Anchura de material admitida

Pueden pasar materiales con una anchura no superior a 545 mm.

Procesar materiales gruesos

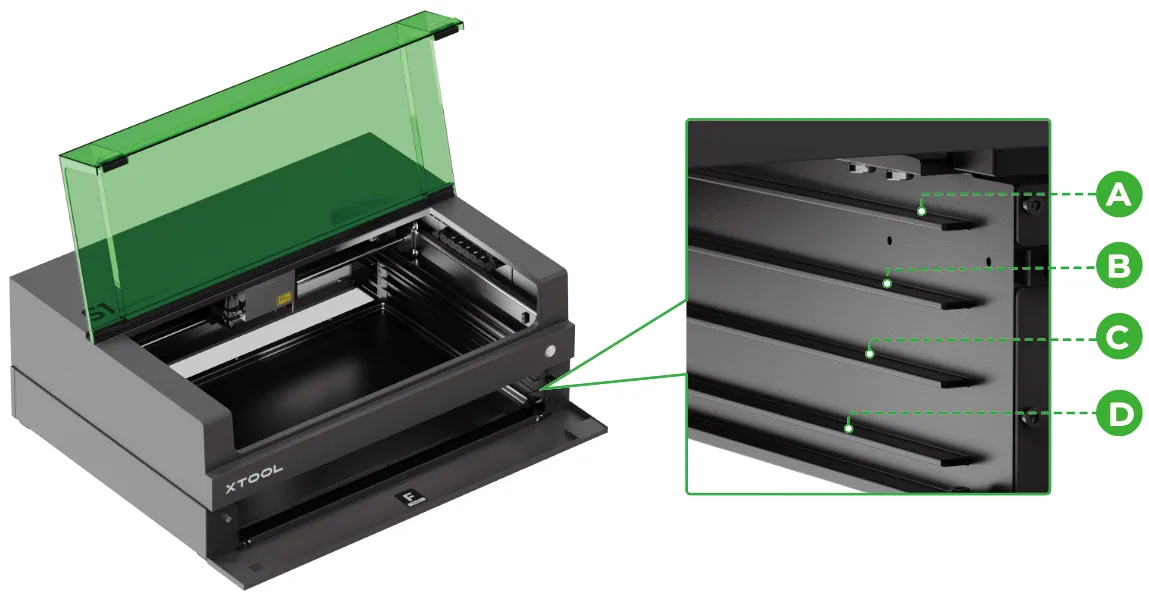

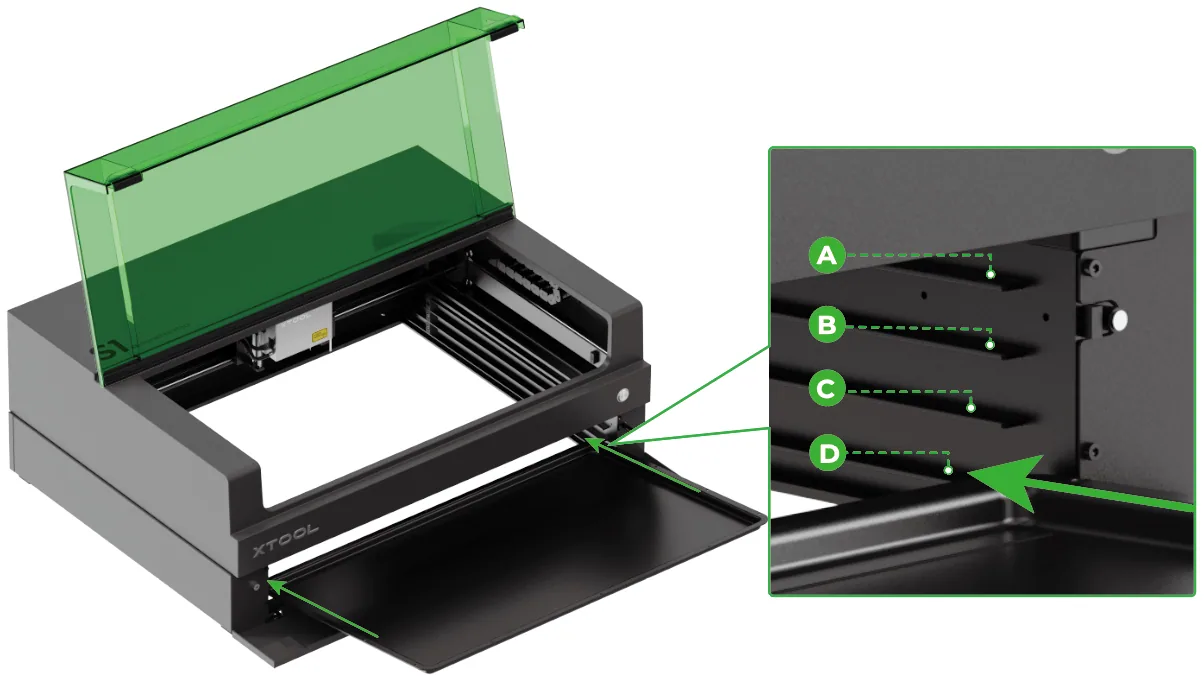

La riser base ofrece cuatro niveles de altura para admitir materiales de distinto grosor.

Nota: Si vas a usar el panel de nido de abeja o los listones, debes restar la altura (26 mm para el panel de nido de abeja y 8 mm para los listones) para determinar el grosor de material admitido.
Por ejemplo, si usas el panel de nido de abeja en el nivel C, el grosor de material admitido (H) es 31,5 mm ＜ H ≤ 86,5 mm.Nota: Para materiales con un grosor de 0 mm ＜ H ≤ 15,5 mm, puedes usar la xTool S1 sin la riser base.

Coloca la placa base en el nivel adecuado según el grosor del material.


Procesar materiales largos

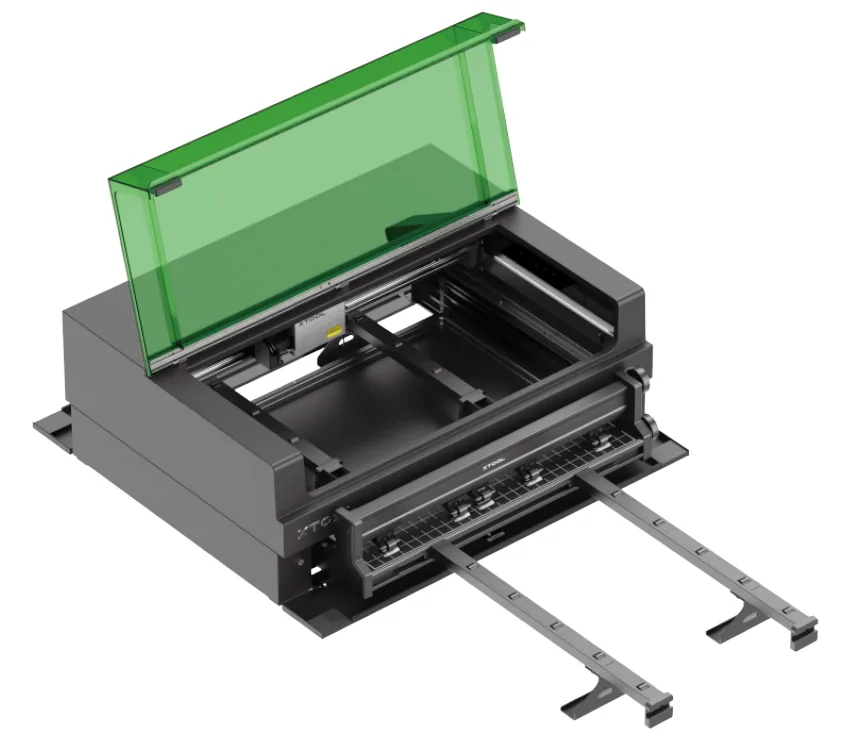

Puedes instalar el conveyor feeder automático de xTool S1 en la máquina para procesar materiales largos.

Nota: El conveyor feeder automático de xTool S1 no está incluido en el paquete. Debes adquirirlo antes de usarlo. Para más detalles sobre cómo utilizarlo, consulta la Guía de usuario del Conveyor Feeder automático de xTool S1 y (XCS V2.0) Uso del Conveyor Feeder con la xTool S1.

Procesar materiales cilíndricos

Puedes instalar el rotary attachment en la máquina para procesar materiales cilíndricos.

Nota: El rotary attachment no está incluido en el paquete. Debes adquirirlo antes de usarlo. Para más detalles sobre cómo utilizarlo, consulta
la Guía de usuario del xTool Rotary Attachment 2 (RA2) y (XCS V2.0) Uso del Rotary Attachment con la xTool S1.

1. La riser base compatible con el conveyor feeder tiene cuatro niveles de altura para colocar la placa base. Debes determinar el nivel en el que colocar la placa base según el tamaño del material.

La siguiente tabla muestra cómo elegir los niveles para distintos tamaños de material en distintos modos de trabajo.

1. Inserta un extremo del cable de conexión en el puerto de conexión del dispositivo del rotary attachment.

Nota: Si el cable de conexión incluido en el paquete del rotary attachment no es compatible con la xTool S1, deberás adquirir uno compatible.

1. Coloca el rotary attachment con el material en la zona de procesado de la xTool S1. Asegúrate de que los bordes inferiores largos del rotary attachment estén paralelos a los bordes inferiores delantero y trasero de la xTool S1.

1. Inserta el otro extremo del cable de conexión en el puerto de extensión del lado interior del panel delantero de la xTool S1.

Nota: Apaga la xTool S1 antes de conectarla con el rotary attachment.
