1. ¿Cuál es la potencia de salida real del módulo láser infrarrojo?

La potencia media de salida del láser infrarrojo es superior a 2 W, y la potencia de pico es de unos 15 KW.

2. ¿Cuál es la temperatura de funcionamiento del módulo láser?

El módulo láser infrarrojo puede funcionar a una temperatura de 10 ℃ a 35 ℃, es decir, de 50 °F a 95 °F. – Entre 10 ℃ y 20 ℃ (50 °F a 68 °F): el módulo láser necesita precalentarse durante unos 5 a 10 segundos. Te recomendamos probar primero el procesado sobre un material de prueba. – Entre 20 ℃ y 30 ℃ (68 °F a 86 °F): el módulo láser rinde al máximo. – Entre 30 ℃ y 35 ℃ (86 °F a 95 °F): el módulo láser puede funcionar correctamente, pero debes prestar atención al indicador de sobretemperatura. Detén el procesado cuando el indicador se ilumine. – A una temperatura superior a 35 ℃ (95 °F): no uses el módulo láser infrarrojo. Las temperaturas extremadamente altas pueden dañar los componentes del módulo láser, lo cual no está cubierto por la garantía.

3. El módulo láser no tiene ninguna pantalla protectora de luz. ¿Puede dañar mis ojos mientras trabaja?

Si se usa de forma inadecuada, puede causar daños irreversibles en los ojos. Usamos un láser de 1064 nm, una amenaza silenciosa e invisible para la vista. Incluso una exposición directa breve o los reflejos especulares (tipo espejo) son muy propensos a causar daños permanentes e irreversibles en la visión.

¿Cómo debemos usarlo correctamente?

• NUNCA mires directamente al haz ni a ningún reflejo.
• Mantén el recorrido del haz cerrado o totalmente controlado durante el funcionamiento.
• Restringe el acceso a la zona de trabajo y coloca señalización de advertencia de láser.
• TODOS los operarios y observadores DEBEN llevar gafas de protección láser certificadas para 1064 nm, con OD 5+ (o superior) a esa longitud de onda. Usa gafas certificadas para 1064 nm con la densidad óptica adecuada.

¿Por qué es especialmente peligroso el láser de 1064 nm?

• Invisibilidad: no puedes ver el haz, así que no hay parpadeo ni reflejo de evitación natural. La lesión puede ocurrir antes de que te des cuenta.
• Enfoque en la retina: el ojo humano enfoca la luz de 1064 nm sobre la retina, concentrando la energía como una lupa. Esto puede quemar rápidamente el tejido retiniano, provocando puntos ciegos o pérdida permanente de visión.
• Mecanismos de lesión graves: la exposición puede causar quemaduras térmicas, hemorragias o perforaciones de la retina, lesiones muy propensas a provocar un deterioro visual irreversible.

4. El módulo láser infrarrojo tiene un tamaño mayor. ¿Por qué?

El módulo láser infrarrojo usa tecnología de bombeo láser. En comparación con los módulos láser de luz azul, genera más calor durante el funcionamiento. Las altas temperaturas pueden dañar los componentes del módulo láser y reducir la potencia de salida. Se toman dos medidas para proteger el módulo láser: – Usar más aletas de refrigeración para ralentizar el aumento de temperatura, lo que garantiza una mayor duración de procesado por sesión. – Añadir un indicador de sobretemperatura, que avisa al usuario para que detenga el procesado cuando se activa la protección por sobretemperatura.

5. ¿Puedo usar el módulo láser infrarrojo xTool 1064 nm para cortar materiales plásticos?

No, no puedes. En teoría, se recomienda no cortar ningún material con el módulo láser infrarrojo.

6. ¿Cuál es la velocidad máxima de grabado?

La velocidad de grabado depende de la máquina con la que se use el módulo láser infrarrojo. Para la xTool D1 Pro, la velocidad de grabado puede alcanzar los 400 mm/s, y para la xTool D1, los 180 mm/s.

7. ¿Qué módulo láser graba mejor el acero inoxidable, el módulo láser infrarrojo xTool 1064 nm o el módulo láser de diodo de 20 W?

En el acero inoxidable, con la potencia ajustada al 100 %, tanto el módulo infrarrojo de 1064 nm como el de 20 W alcanzan la misma profundidad de grabado. Sin embargo, el módulo láser de 20 W no puede usarse para grabar oro, plata, cobre ni aluminio en bruto (plateado). El módulo láser infrarrojo de 1064 nm puede grabar cualquier metal sin necesidad de pintura ni de papel de marcado láser.

8. La potencia del módulo láser infrarrojo es de solo 2 W, pero puede grabar metal. ¿Por qué?

La potencia media del módulo láser infrarrojo es de solo 2 W, pero la potencia de pico es de 15 KW. Cuando la potencia se ajusta al 100 % para grabar acero inoxidable, su potencia puede alcanzar los 20 W.

9. ¿Tengo que sustituir el adaptador de corriente original por el que viene con el módulo láser infrarrojo?

No, no necesitas sustituir el adaptador de corriente si usas la xTool D1 20W o la xTool D1 Pro 20W. También puedes usar cualquier adaptador de corriente xTool cuya potencia de salida sea de 100 W.

10. ¿Qué materiales puede grabar el módulo láser infrarrojo?

Todo tipo de metales, cuero, plástico opaco, acrílico opaco de colores oscuros, piedra, vidrio (con papel de marcado láser), cerámica (con papel de marcado láser) y placas de circuito.

11. ¿Puedo usar el módulo láser infrarrojo para grabar o cortar acrílico transparente?

No, no puedes. No lo uses para cortar ni grabar acrílico transparente. Puedes usarlo para grabar acrílico opaco de colores oscuros.

12. ¿Puede el módulo láser infrarrojo cortar metal?

Puede cortar aluminio, acero inoxidable y cobre de 0,05 mm.

13. ¿Cuál es la mayor profundidad de grabado?

Alrededor de 0,05 mm.

14. ¿Puede usarse para grabado en color?

No, no puede. Solo los módulos láser de luz azul pueden hacerlo sobre acero inoxidable y titanio.

15. Atomstack/ORTUR tiene láser de fibra. ¿Qué diferencia hay entre el láser de fibra y el láser infrarrojo?

Usamos la misma tecnología, pero nosotros la llamamos láser IR.

1. Un módulo láser de fibra de 20 W se mueve más rápido, pero la capacidad de corte es aproximadamente la misma. El láser infrarrojo puede cortar metal de 0,05 mm de grosor.

Y el precio de un módulo láser de fibra de 20 W es 2000 $ más alto que el de nuestro módulo láser infrarrojo de 20 W.

1. Si quieres una buena imagen de corte en metal, necesitas comprar un módulo láser de fibra de 100 W o superior.

El láser infrarrojo puede cortar aluminio de 0,05 de grosor, acero inoxidable y cobre.

16. ¿Cuál es el principio del láser de fibra y del láser infrarrojo?

Ambos utilizan la tecnología de láser de bombeo.

El láser de fibra envuelve el láser de bombeo y el medio. Normalmente, los láseres de fibra tienen mayor potencia, pero son mucho más caros (2000 $ más). El láser IR se recomienda para uso personal.

17. ¿El módulo láser infrarrojo es intercambiable en caliente?

No. Tienes que apagar la máquina (xTool D1 o D1 Pro) cada vez antes de sustituir un módulo láser.

Preguntas posventa

1. Los resultados del grabado no son tan buenos como esperaba. ¿Por qué?

Posibles causas:

1. Comprueba si el láser está enfocado.
2. Prueba un valor de líneas por cm más alto en XCS o un valor de líneas por pulgada más alto en LightBurn.

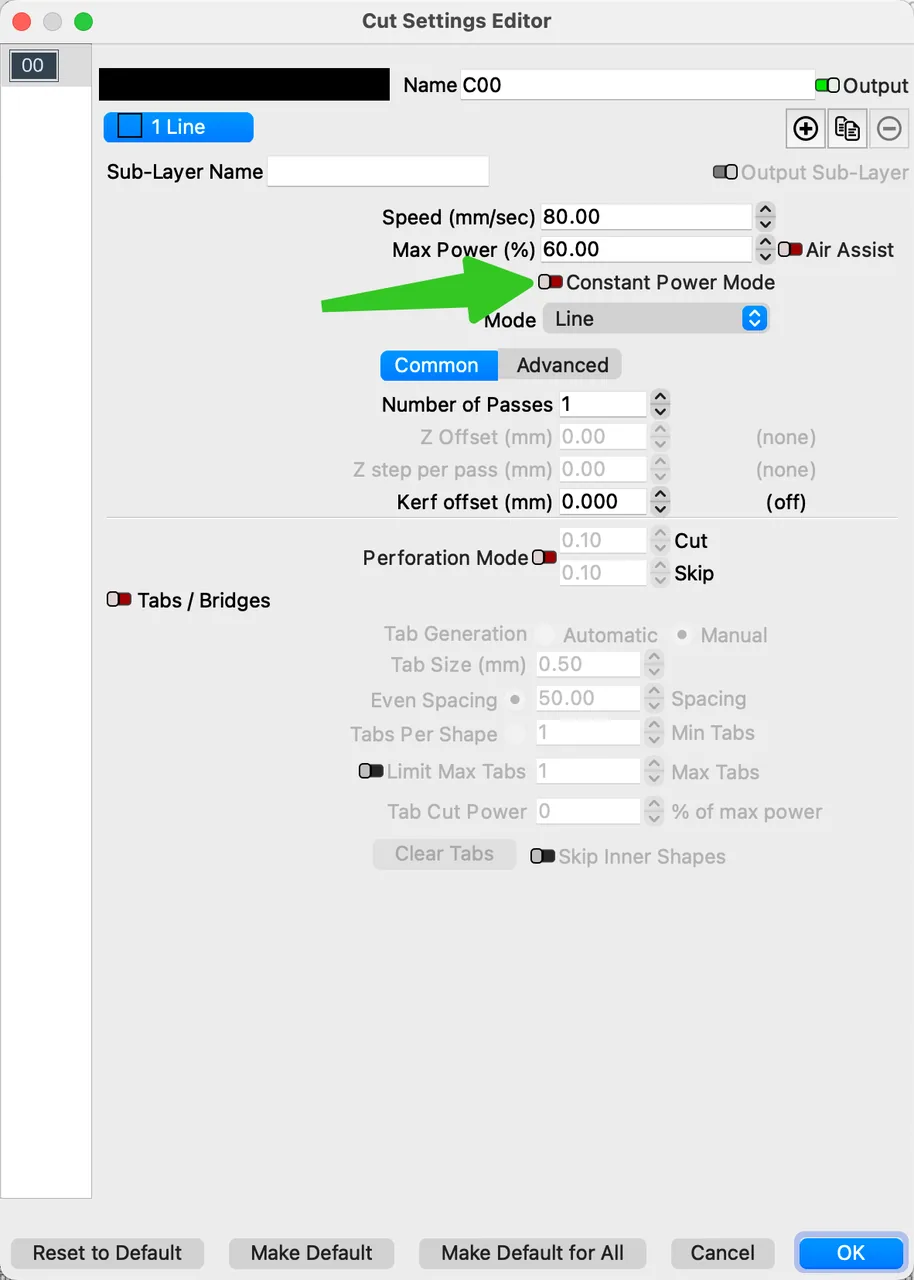

3. Revisa los ajustes de LightBurn.

Cuando grabes con una imagen de mapa de bits, el «Modo de potencia constante» debe estar desactivado.

Para el grabado vectorial, el «Modo de potencia constante» debe estar activado.

1. Comprueba si los parámetros de procesado están bien ajustados según el material.

2. ¿Por qué la imagen grabada no se ve nítida?

El tamaño del punto láser del módulo láser infrarrojo es de 0,03 mm × 0,03 mm, así que sus trazos de grabado son muy finos.

Si la imagen grabada tiene una resolución más baja, prueba un valor de líneas por cm más alto en XCS o un valor de líneas por pulgada más alto en LightBurn.

3. ¿Por qué el módulo IR no consigue enfocar bien el láser?

La profundidad de enfoque del módulo láser infrarrojo es de 3,6 mm, lo que hace más difícil enfocar el módulo láser sobre el material a procesar.

Antes de enfocar, asegúrate de que la superficie del material a procesar sea plana y de que la función de autoenfoque de la S1 esté bien activada.

Nota: antes de grabar sobre metales preciosos, se recomienda medir la distancia focal en otros metales.

4. ¿Cómo confirmar si el láser está bien enfocado?

Si el láser está bien enfocado, verás un punto láser blanco en la superficie del material a procesar y oirás un sonido durante el procesado.

La profundidad focal efectiva del módulo láser infrarrojo es de 1 mm. En teoría, puedes ver un punto láser blanco cuando la profundidad de procesado se limita a 1 mm. Cuanto más brillante sea el punto láser blanco, mejor enfocado estará el láser.

5. El indicador de la parte inferior del módulo láser se ilumina en amarillo. ¿Por qué?

Es un indicador de sobretemperatura. Cuando el indicador se ilumina en amarillo, se ha alcanzado el límite superior de temperatura del módulo láser y se activa la protección por sobretemperatura, que limita la potencia de salida de luz del módulo láser. Cuando esto ocurre, el procesado no se realiza correctamente. Por tanto, cuando el indicador se ilumine en amarillo, detén el procesado, espera a que el módulo láser se enfríe y vuelve a empezar el procesado.

6. La máquina se detiene a mitad del trabajo, ¿por qué?

1. Si conectas la máquina por cable USB, prueba el método de conexión por Wi-Fi.

Nota: el método de conexión por USB transmite el archivo de procesado y procesa al mismo tiempo, y si la transmisión del archivo de procesado se pausa, el procesado se detiene. El método de conexión por Wi-Fi termina primero de transmitir el archivo de procesado y luego comienza el procesado.

1. Intenta bajar la temperatura del módulo láser.

Nota: la temperatura de trabajo del módulo láser infrarrojo es de 20 °C~30 °C (68 °F~86 °F).

1. Intenta importar de nuevo el archivo de procesado o procesarlo con otros archivos.
