El software de xTool (XCS o xTool Studio) reconoce los materiales mediante imágenes visuales y rellena automáticamente cada material con el objeto a procesar según tu diseño de muestra.

Los siguientes escenarios pueden provocar resultados de relleno imprecisos:

–      La imagen captada no es nítida (por una iluminación ambiental desfavorable o por las propiedades del material)

–      La característica del material no es distintiva

Posibles consecuencias de un relleno impreciso:

–      Algunos materiales sin rellenar

–      El objeto a procesar se desvía de la posición deseada

–      El objeto a procesar queda orientado en la dirección equivocada

Para los siguientes escenarios y materiales, se recomienda procesar los materiales en el modo Process on flat surface y usar la función Batch fill en Applications. Así podrás ver el resultado del relleno de cada lote de materiales y decidir si continúas con el procesamiento.

Escenarios que no garantizan un relleno preciso

Escenario 1:

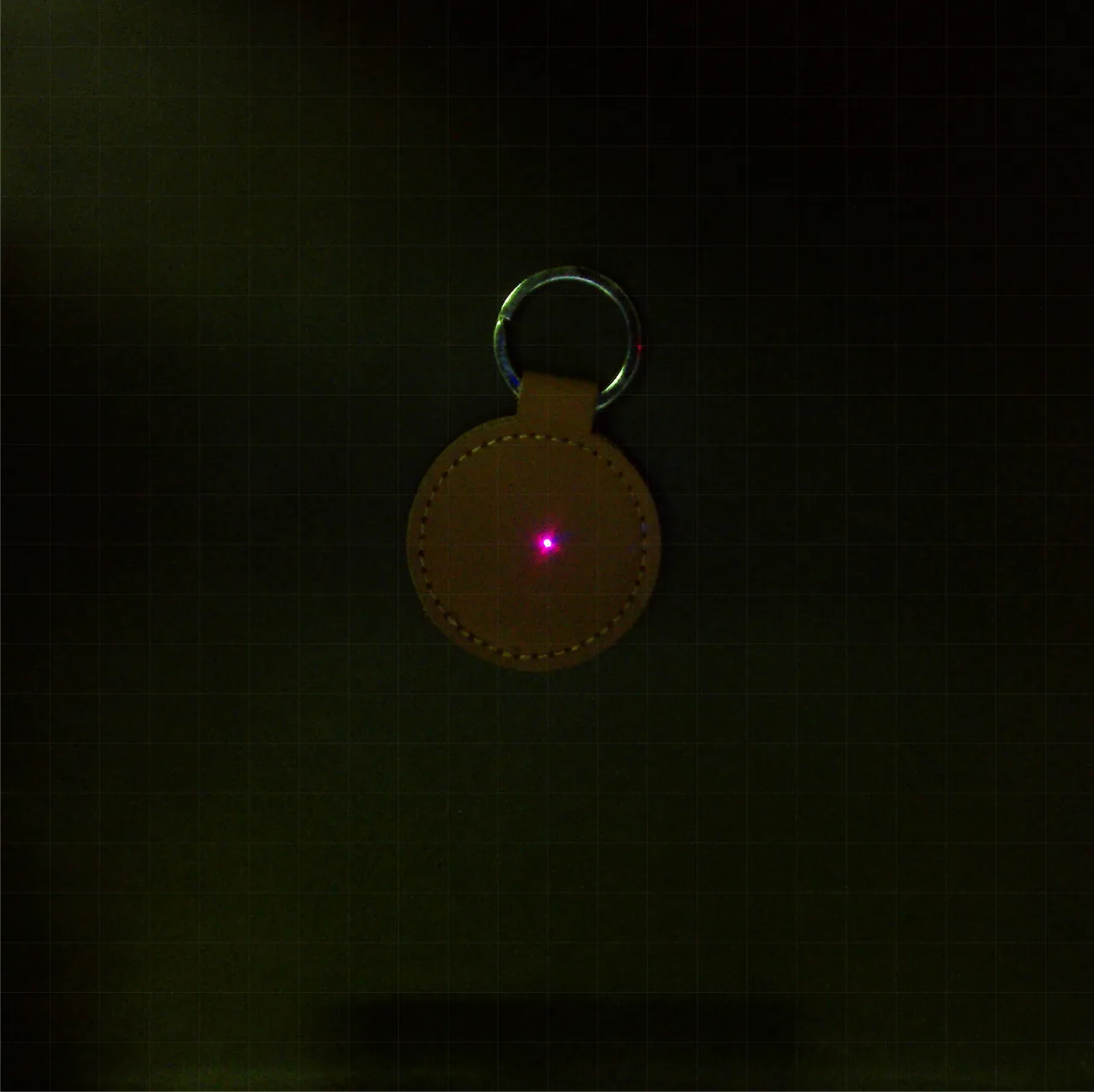

El área de procesamiento está oscura, lo que da lugar a una imagen poco nítida.

Escenario 2:

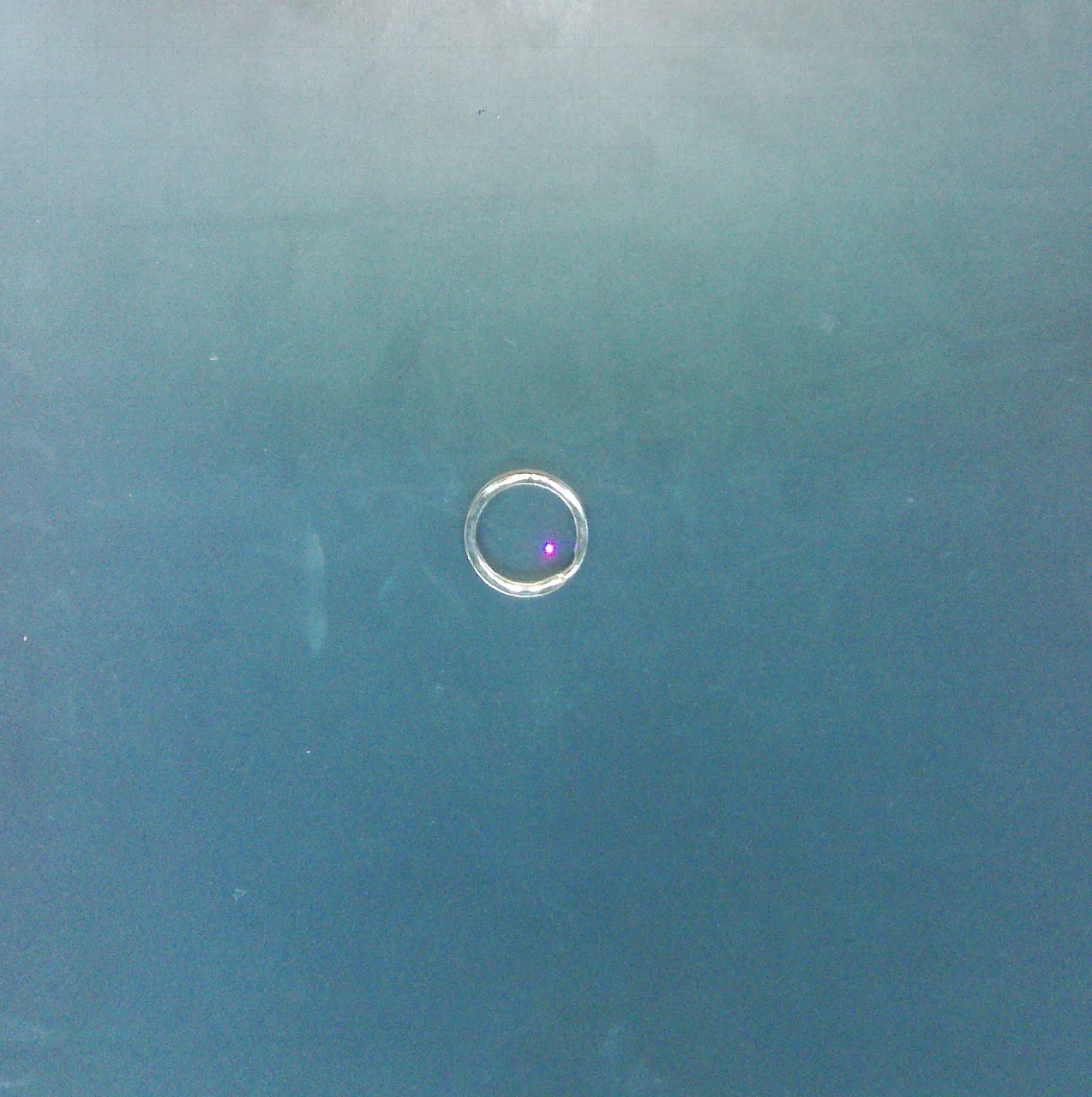

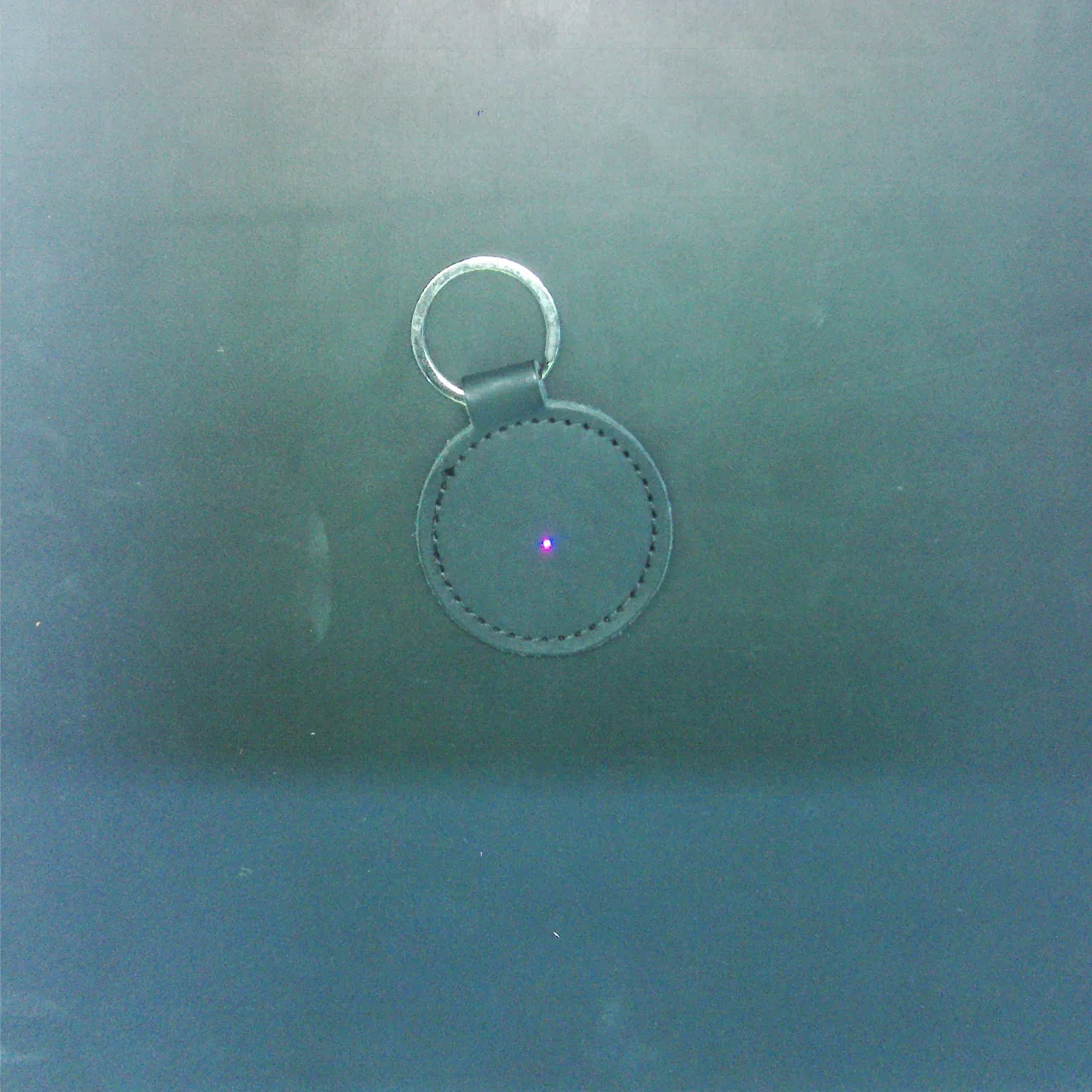

El color del material es parecido al color de la cinta transportadora, lo que dificulta el reconocimiento del contorno del material u otras características como los agujeros.

Escenario 3:

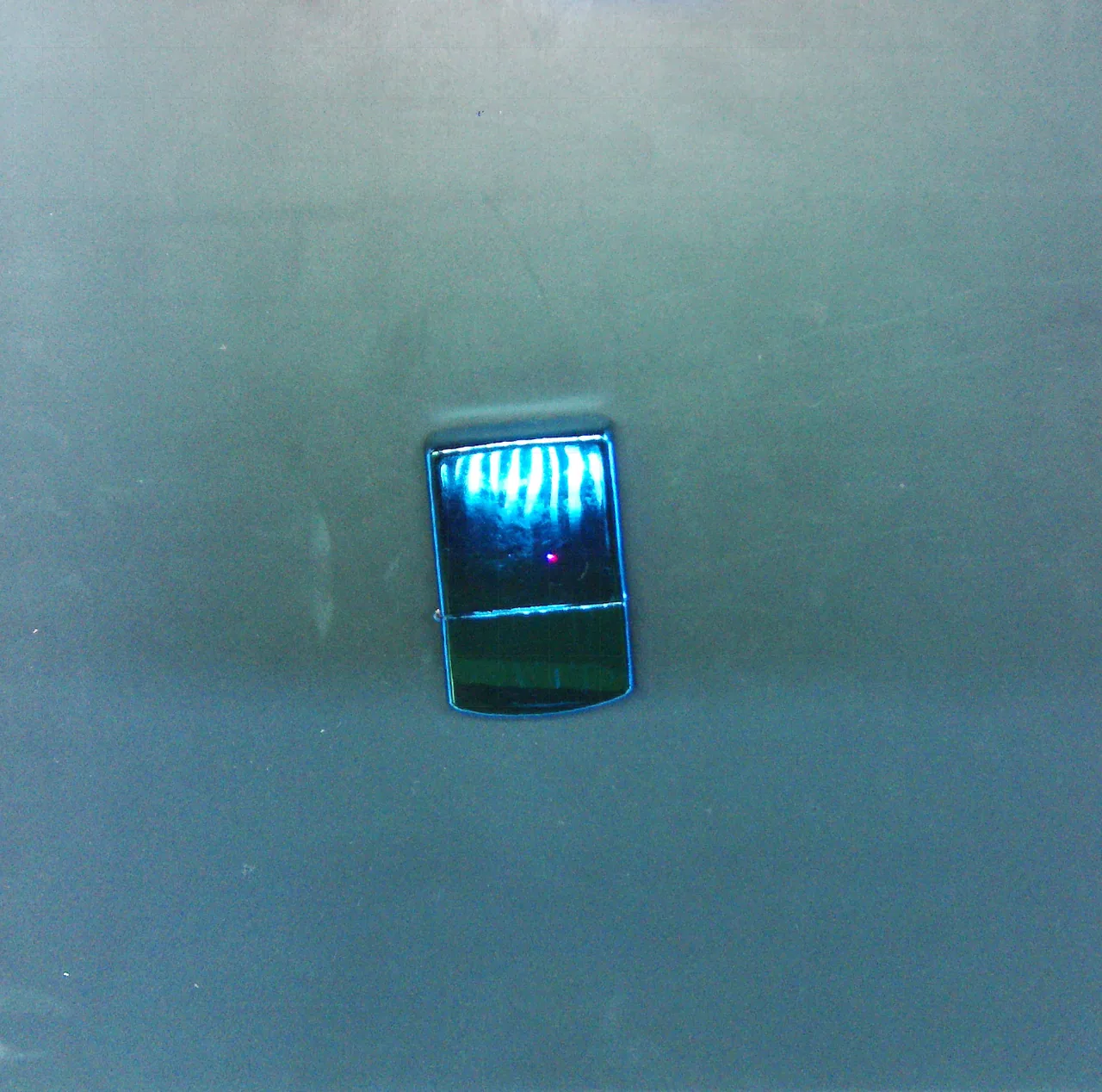

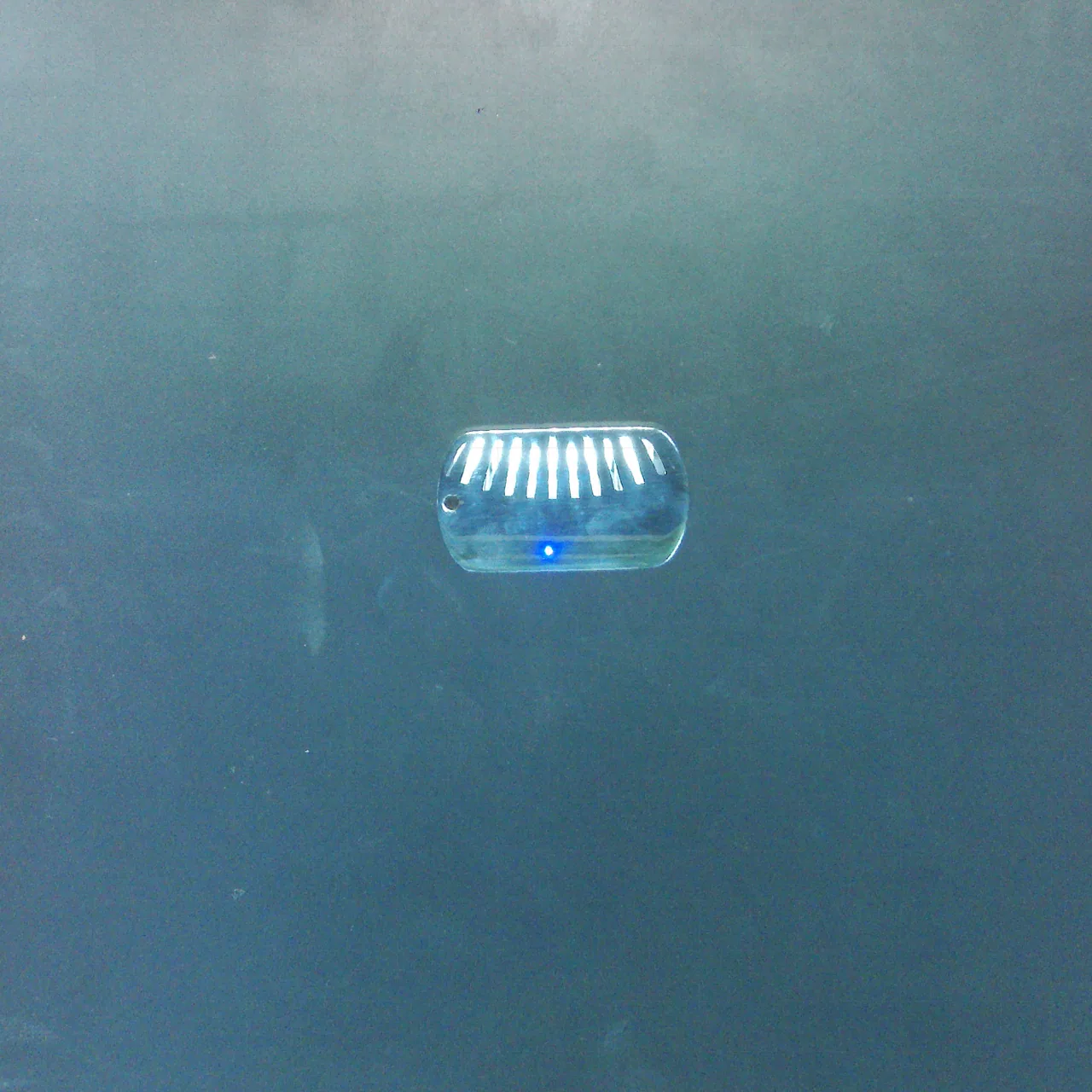

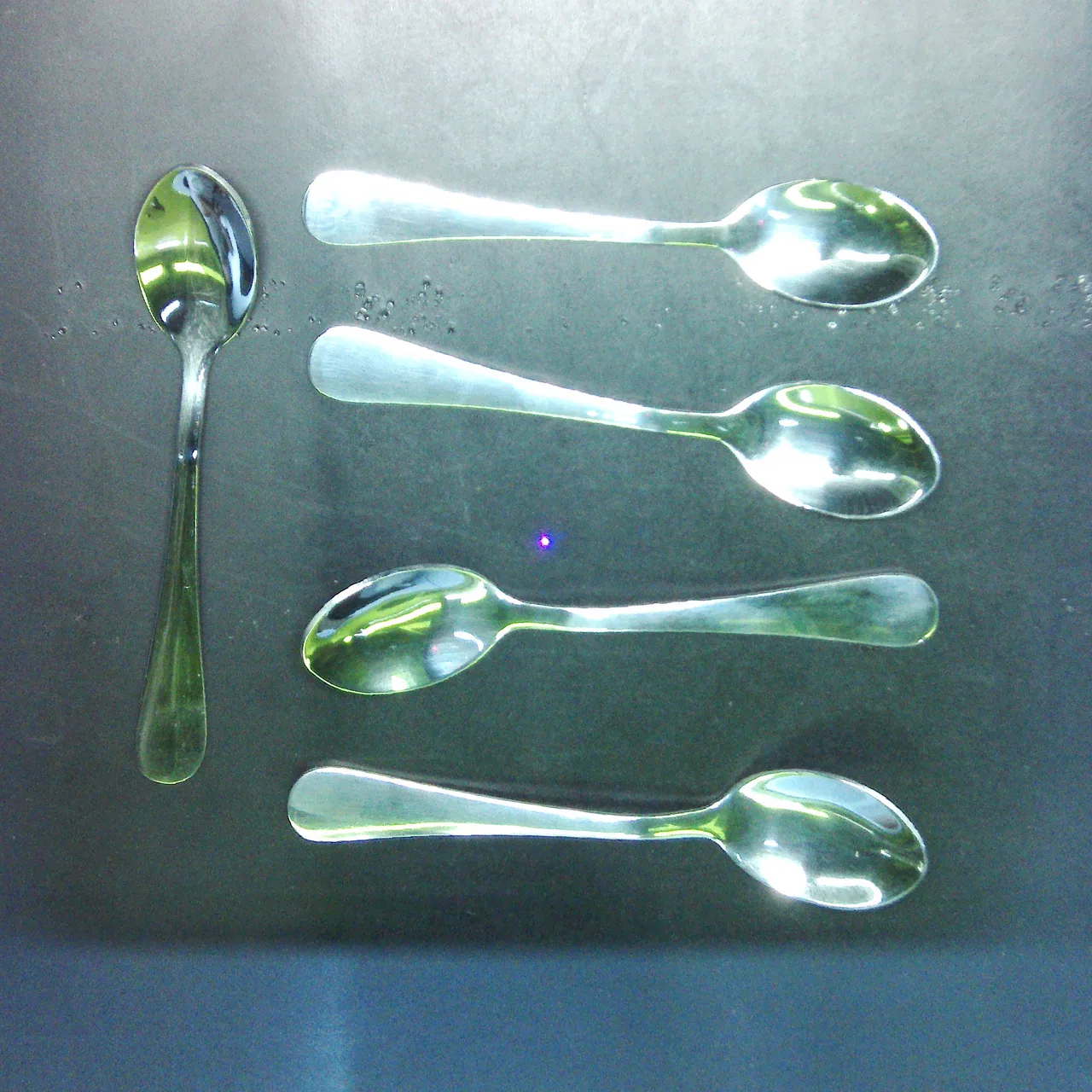

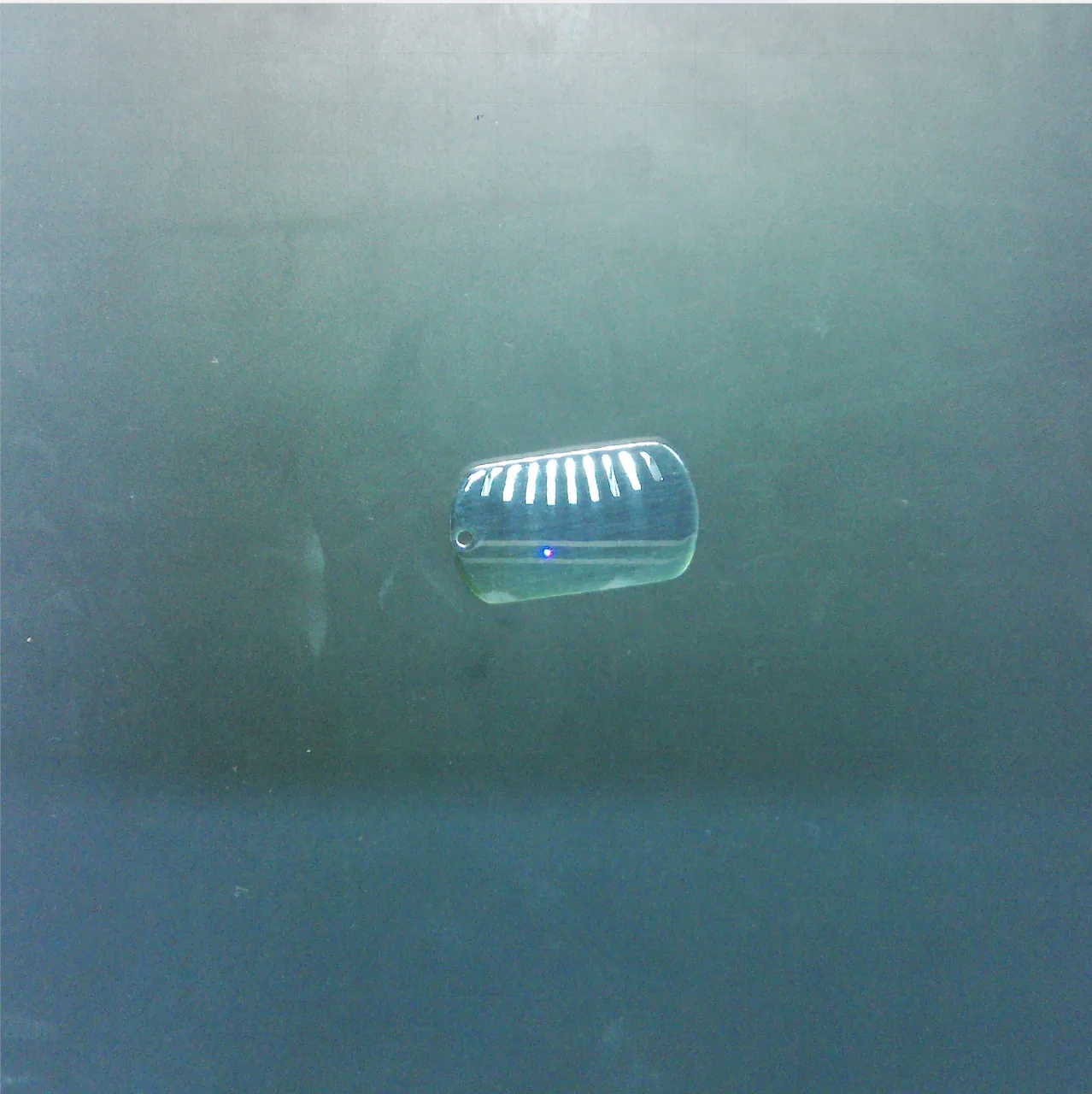

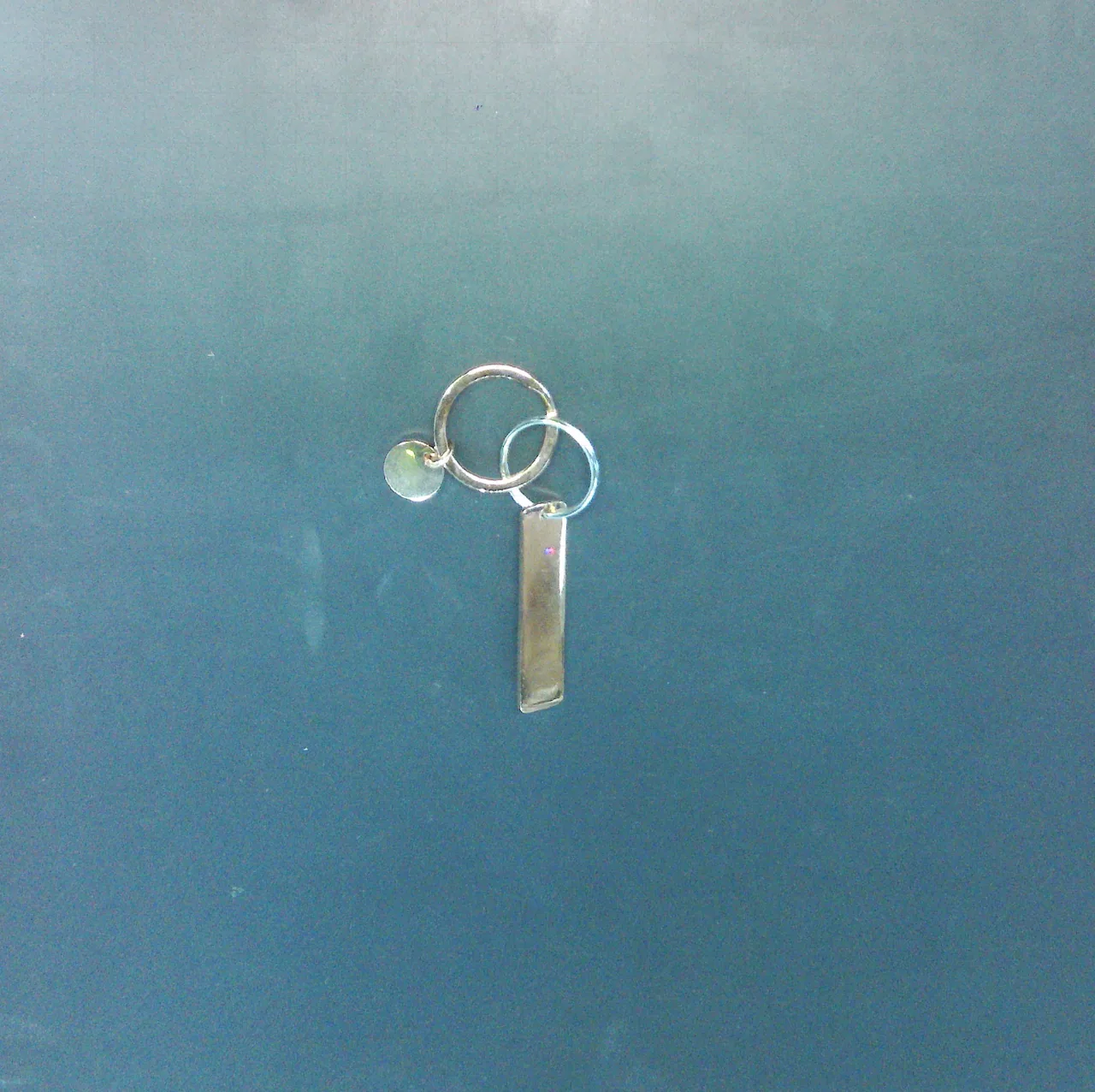

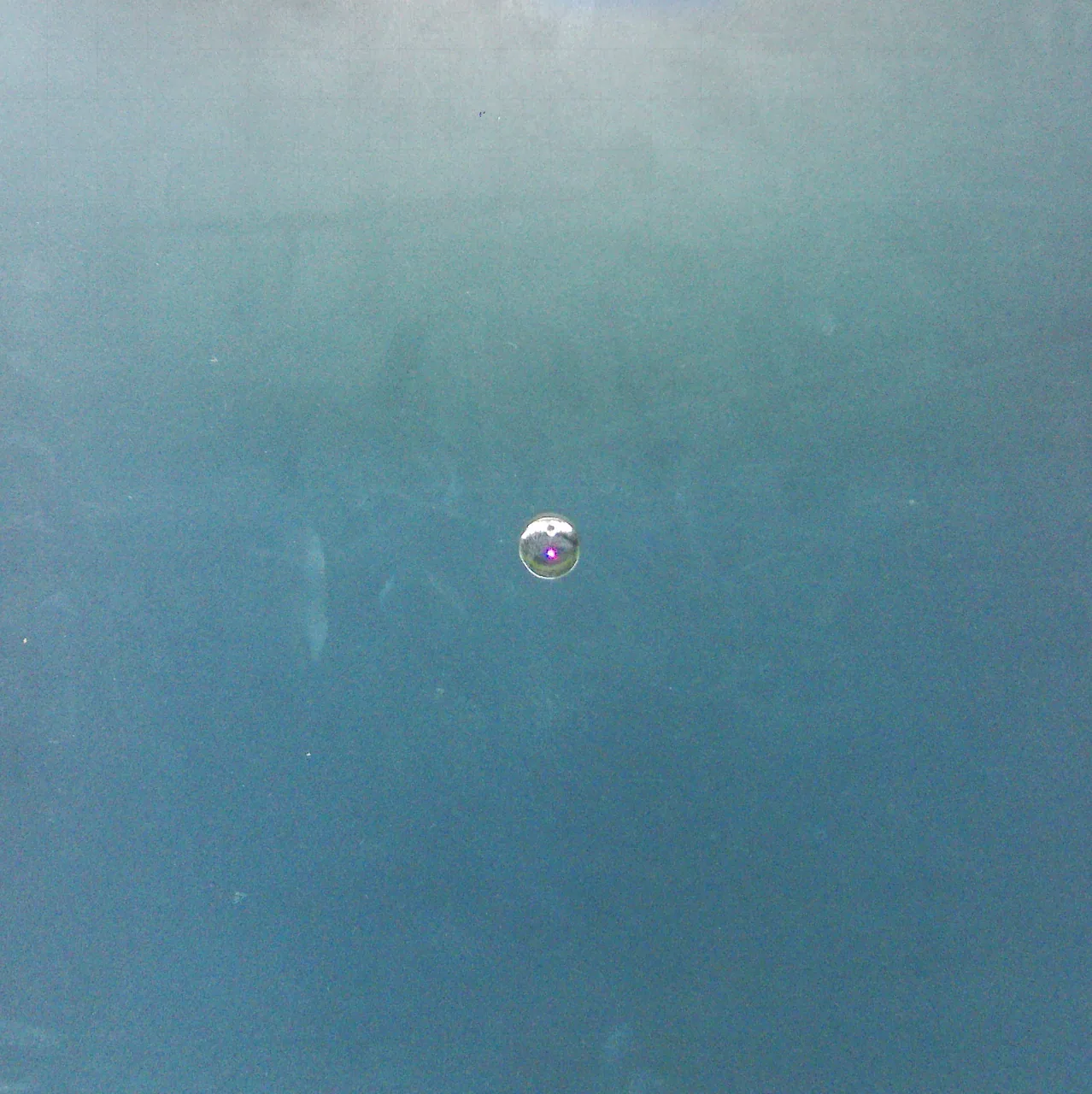

Los materiales son muy reflectantes, lo que dificulta el reconocimiento del material a partir de la imagen captada.

Escenario 4:

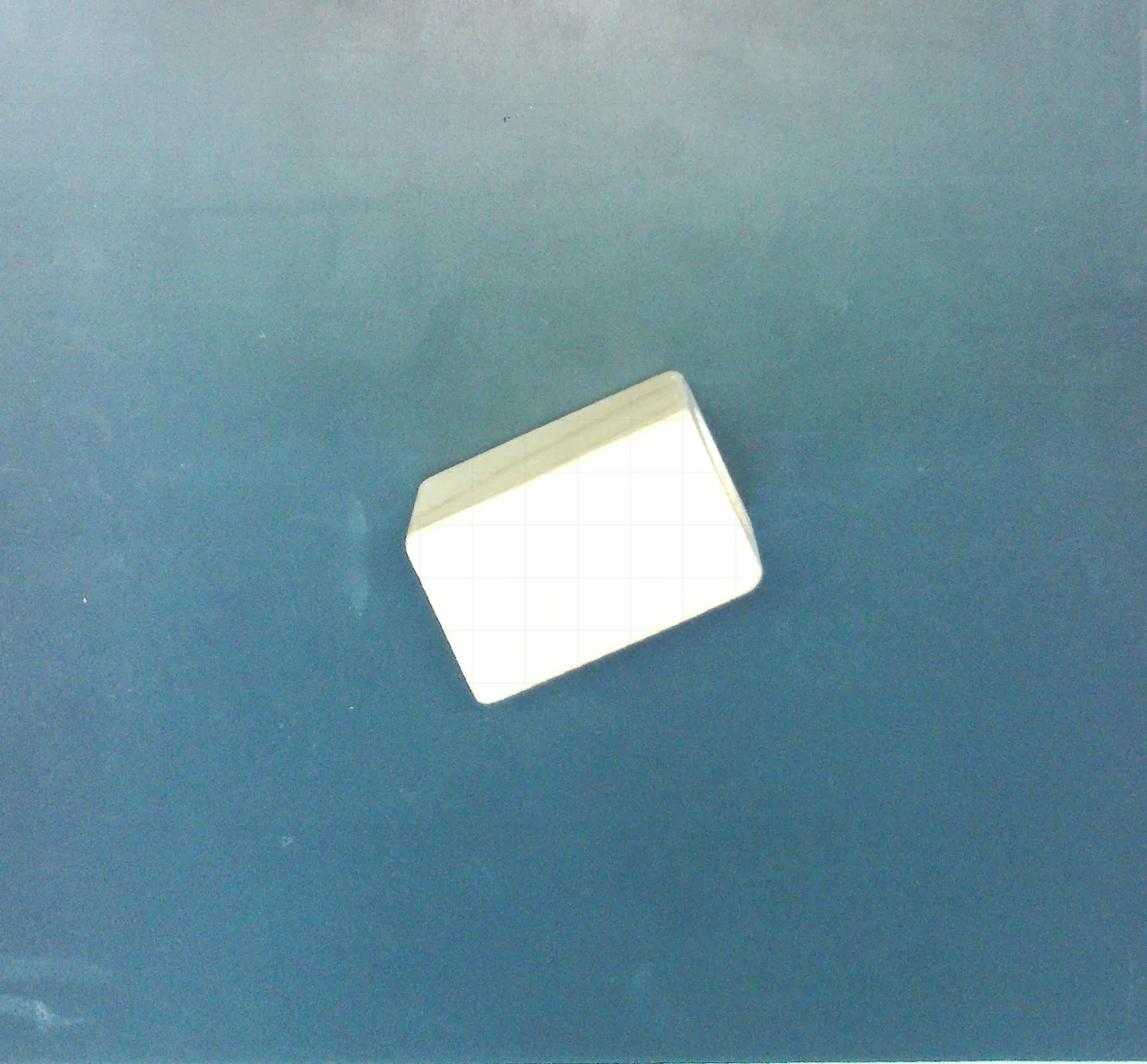

Los materiales son demasiado gruesos, lo que dificulta distinguir la superficie de procesamiento de las demás caras. Recomendamos usar materiales con un grosor de hasta 4 mm.

Nota: Si el grosor del material supera los 4 mm, coloca el material en la parte superior del área de procesamiento. Ajusta la posición del material para evitar que aparezcan sombras o caras laterales en la imagen captada.

Escenario 5:

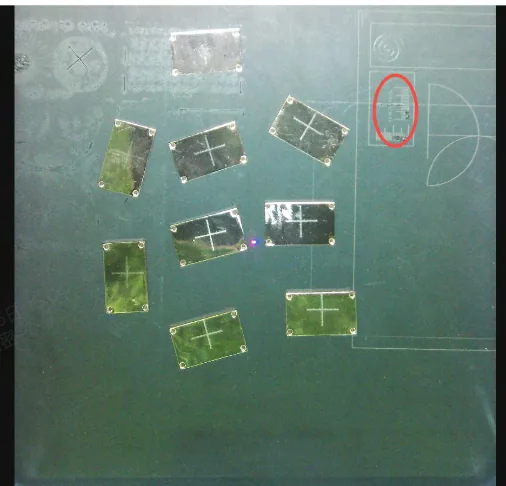

Si la cinta transportadora está sucia o se raya con los haces láser, las marcas pueden interferir en el reconocimiento del material. En particular, cuando un material se solapa con una marca, el software de xTool puede confundir la marca con una parte del material.

Materiales que no garantizan un relleno preciso
