Desplazamiento de líneas en el procesamiento cilíndrico

Este artículo se aplica a:

D1 y D1 Pro

Rotary Attachment

 Descripción del problema

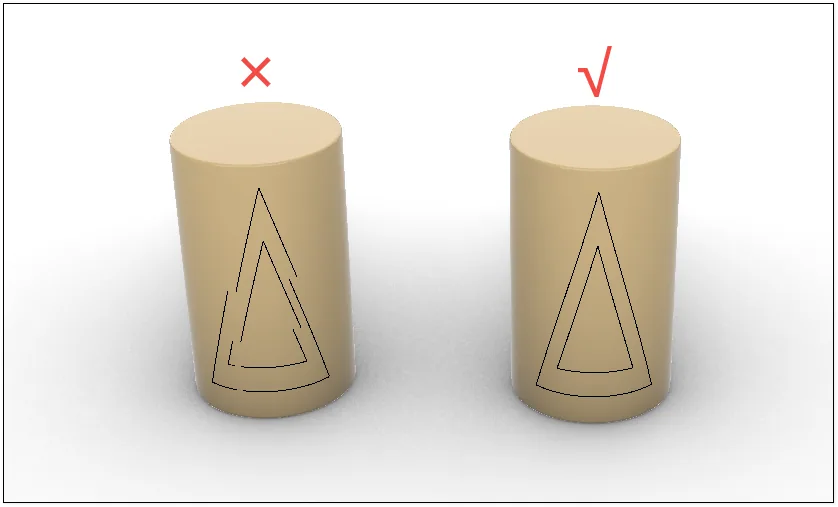

Si usas el Rotary Attachment y la imagen grabada aparece cortada o desplazada, consulta este artículo para solucionar el problema.

#1 Comprueba el formato de la imagen

El procesamiento de imágenes vectoriales puede implicar muchos movimientos cilíndricos de vaivén, lo que provoca que el objeto se deslice si la fricción no es suficiente.

 A continuación tienes algunas formas de hacer el procesamiento más estable.

1. Prueba con un mandril (chuck) en lugar del rodillo.
2. Convierte la imagen vectorial en una imagen de mapa de bits.
3. Coloca gomas elásticas en ambos extremos del material.
4. Reduce la velocidad de procesamiento.

#2 Comprueba el tornillo prisionero del rodillo

1. Comprueba si el tornillo prisionero del rodillo no está lo bastante apretado.

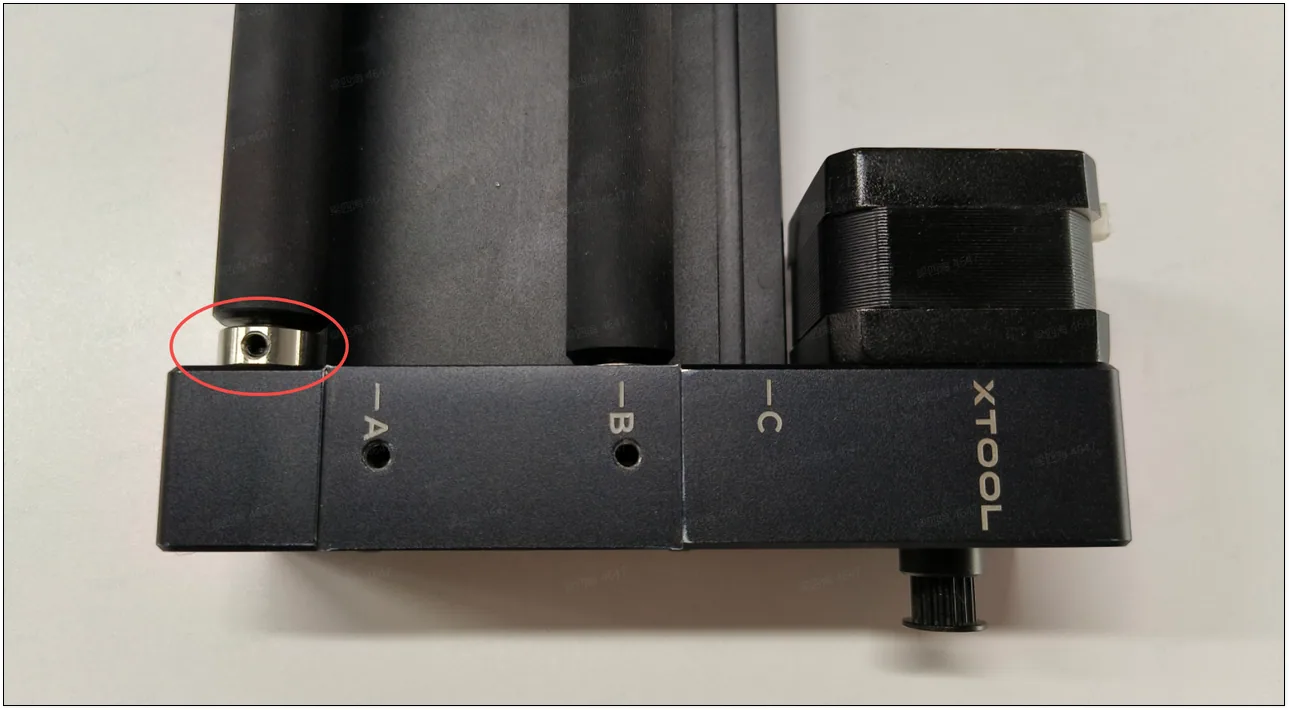

2. Aprieta el tornillo que se muestra en la foto de abajo y comprueba si el resultado mejora.

#3 Comprueba el mandril de mordazas

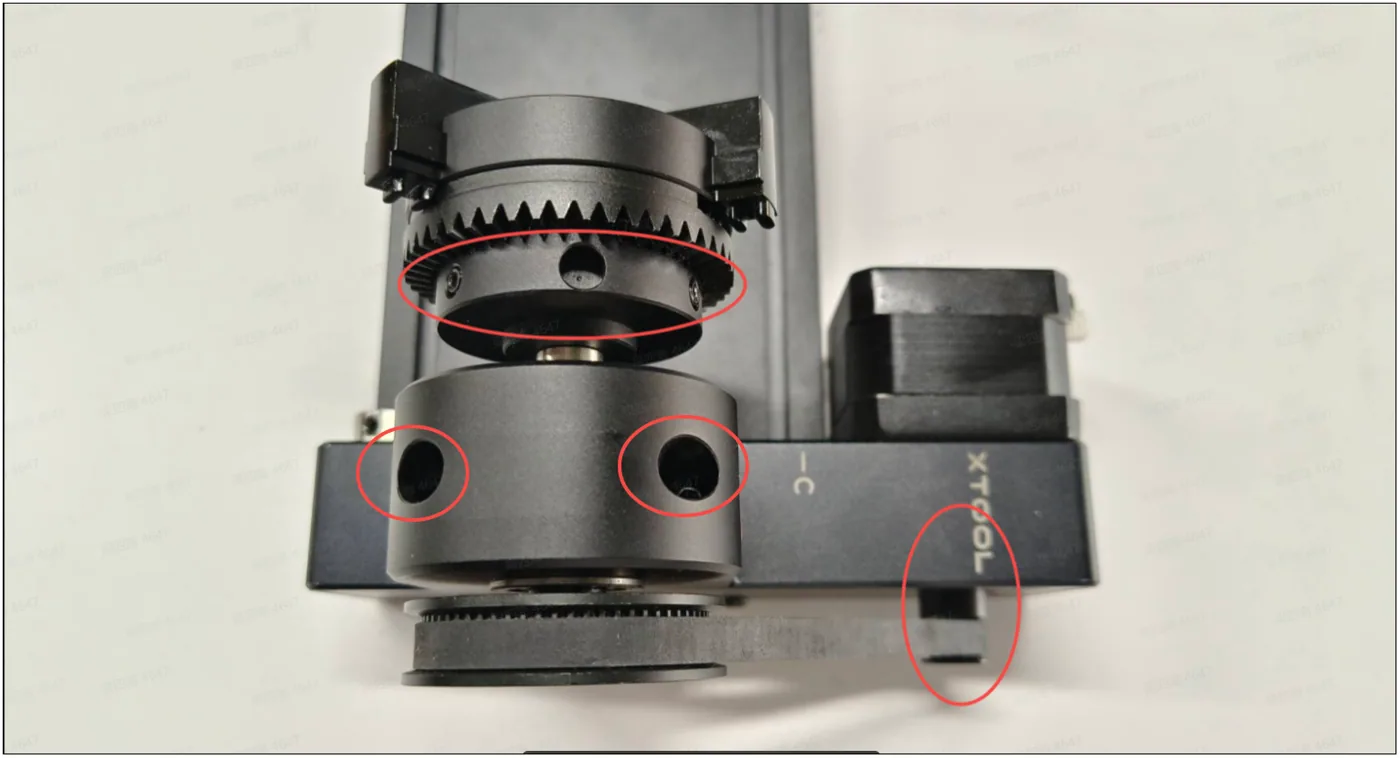

1. Comprueba si todos los tornillos del mandril están bien apretados. Comprueba si la correa de transmisión está floja.
2. Consulta los vídeos de abajo para ajustar los tornillos y la tensión de la correa.

• El enlace de abajo es un vídeo sobre cómo resolver un problema causado por tornillos prisioneros flojos. En el mismo vídeo también puedes aprender a apretar el tornillo prisionero:
  Cómo resolver el problema de las ondulaciones al grabar líneas rectas con el Rotary Attachment 2
• Ajustar la tensión de la correa:
  Cómo resolver el problema del deslizamiento de la correa de distribución



#4 Comprueba el motor rotativo

1. Desconecta el Rotary Attachment.
2. Haz girar el rodillo o el mandril con la mano.
3. Comprueba si hay algún obstáculo en el movimiento.
4. Consulta este artículo para solucionar el problema:
   [Vídeo] Cómo resolver el problema de bloqueo del motor del Rotary Attachment

 Si nada de lo anterior funciona

Si has seguido las instrucciones anteriores y el problema sigue sin resolverse, lee el artículo del enlace de abajo, reúne los pasos de solución de problemas que hayas realizado y ponte en contacto con el soporte técnico de MDPI para recibir más ayuda.

• Ayuda al soporte técnico a diagnosticar más rápido
