Utillaje de grabado interior para bola de cristal 80 mm — xTool F2 Ultra UV

25,41 €

21,00 € sin IVA

unidades

Añadir al carrito

Conjunto oficial de xTool para grabar dentro de esferas con el F2 Ultra UV: vaso graduado hasta 110 mm, dos soportes, seis tuercas moleteadas, placa perforada de extraccion y almohadilla antivibracion. Sujeta la bola centrada, mide el aceite y permite sacarla sin tocarla.

Distribuidor autorizado xTool en España

Stock real en España SAT propio en español Asesoramiento experto Financiación 60 meses

Envío gratis Península desde 145,00 €

● En stock SKU P0104001307

Págalo a plazos

Llévate 2 por 8,47 €/mes6 meses sin intereses · 0% TAE · IVA incl.

Distribuidor autorizado xToolGarantía Garantía oficial del fabricanteEn stockEnvío gratis Península desde 145,00 €SAT propio en españolAsesoramiento experto

Qué incluye

6 tuercas moleteadas de ajuste manual

Datos clave

Tipo: Utillaje de sujeción e inmersión para grabado interior
Pieza compatible: Bola de cristal K9 de 80 mm de diámetro
Máquina compatible: xTool F2 Ultra UV (láser ultravioleta de 5 W, 355 nm)

Ficha técnica · datos verificados

Especificaciones

Ficha técnica completa14 datos verificados

Tipo	Utillaje de sujeción e inmersión para grabado interior
Pieza compatible	Bola de cristal K9 de 80 mm de diámetro
Máquina compatible	xTool F2 Ultra UV (láser ultravioleta de 5 W, 355 nm)
Vaso graduado	Escala hasta 110 mm, para medir la altura de aceite
Soportes	2, para centrar la esfera
Tuercas moleteadas	6, de ajuste a mano y sin herramienta
Placa perforada	Sí, para extraer la bola dejándola escurrir
Almohadilla antivibración	Sí
Consumible	No. Es de compra única; lo que se repone es el aceite
¿Incluye el aceite?	No, se vende aparte
¿Incluye la bola?	No, se vende aparte
Software	xTool Studio, modo Inner Engraving. No admite LightBurn
Necesario para	Piezas esféricas. El bloque y el corazón no lo necesitan
SKU	P0104001307

Especificaciones de la ficha del producto. El rendimiento real depende del diseño, la cobertura y el flujo del taller.

Qué incluye

Todo lo que entra en el pack

1 vaso graduado con escala hasta 110 mm
2 soportes de centrado de la esfera
6 tuercas moleteadas de ajuste manual
1 placa perforada para extraer la bola
1 almohadilla antivibración

Encaje honesto

Para quién sí, para quién no

Te encaja si…

Vas a grabar dentro de bolas de cristal de 80 mm con el xTool F2 Ultra UV
Ya tienes la bola y el aceite y te falta la sujeción para poder trabajar
Quieres medir la altura de aceite con la escala que pide el software, no a ojo
Buscas un accesorio de compra única que no se gaste con el uso

Quizá no es para ti si…

Sólo grabas bloques rectangulares o corazones: son de caras planas y no lo necesitan
Tu máquina no es un xTool F2 Ultra UV: ninguna otra de la gama hace grabado interior
Esperas que incluya el aceite o la bola: se venden aparte

Descripción

El utillaje: lo que sujeta la bola dentro del aceite

Para grabar dentro de una esfera hay que sumergirla en aceite, y ahi aparecen cuatro problemas practicos de golpe: como se sujeta centrada, cuanto aceite hay que echar, como se evita que vibre y como se saca despues sin meter la mano. Este conjunto resuelve los cuatro.

Es el utillaje oficial de xTool para el grabado interior con el F2 Ultra UV, dimensionado para la bola de cristal K9 de 80 mm.

Pieza por pieza, y para que sirve cada una

Vaso graduado hasta 110 mm. No es un recipiente cualquiera: la escala es la que se usa para medir la altura de aceite que despues se introduce en xTool Studio.
Dos soportes. Mantienen la esfera centrada y a la altura correcta dentro del vaso.
Seis tuercas moleteadas. Ajustan los soportes a mano, sin herramienta.
Placa perforada. Permite extraer la bola del aceite dejando que escurra, sin tocarla ni volcar el vaso.
Almohadilla antivibracion. Un grabado interior son decenas de miles de puntos disparados uno a uno: cualquier vibracion transmitida al conjunto se nota en el resultado.

La esfera necesita aceite: no es opcional

Una bola de cristal es una lente: el haz entra, se desvia y el punto focal no cae donde deberia. Por eso xTool es tajante — sin el aceite de grabado interior no se puede grabar dentro de una esfera. Sumergida en un liquido de indice parecido al del vidrio, la bola deja opticamente de comportarse como lente y el laser entra recto.

El aceite es parafina liquida. Se sumerge la bola entera, con el nivel 2 mm por encima de ella, y se espera a que desaparezcan las burbujas. Es reutilizable hasta que se enturbia, se limpia con agua y jabon y el fabricante lo declara apto para verter por el desague. Se trabaja con guantes de goma.

Un aviso que conviene conocer: el agua durante el grabado estropea el resultado, asi que nada de mezclar.

El aceite de grabado interior vertiendose en el vaso graduado con la bola de cristal sujeta por el utillaje — **Sumergida, no pincelada.** El vaso graduado del utillaje sirve para medir la altura exacta de aceite que pide el software.

Por que no vale un vaso y un trapo

La tentacion, con un accesorio asi, es improvisarlo. Merece la pena entender que aporta cada parte antes de intentarlo:

La medida no es orientativa. El software necesita la altura real de aceite; sin una escala fiable, el punto focal se calcula mal y el grabado sale sucio.
El centrado tampoco. Si la bola no esta donde el software cree, la figura sale descentrada dentro del cristal y no hay forma de corregirlo despues.
La vibracion se acumula. No arruina un punto: degrada la pieza entera a lo largo de un trabajo que dura lo suyo.

Es un accesorio de compra unica: no se gasta. Lo unico que se repone es el aceite.

Que hace falta para hacer tu primera esfera

Las tres cosas, y ninguna sustituye a otra:

La bola de cristal K9 de 80 mm, que es la pieza.
El aceite de grabado interior, que corrige el efecto lente. Se repone.
Este utillaje, que la sujeta, la mide y la saca. Compra unica.

Y opcionalmente la base LED redonda, que no interviene en el grabado pero es lo que hace que la pieza acabada luzca. Quien compra solo la bola no puede empezar a trabajar.

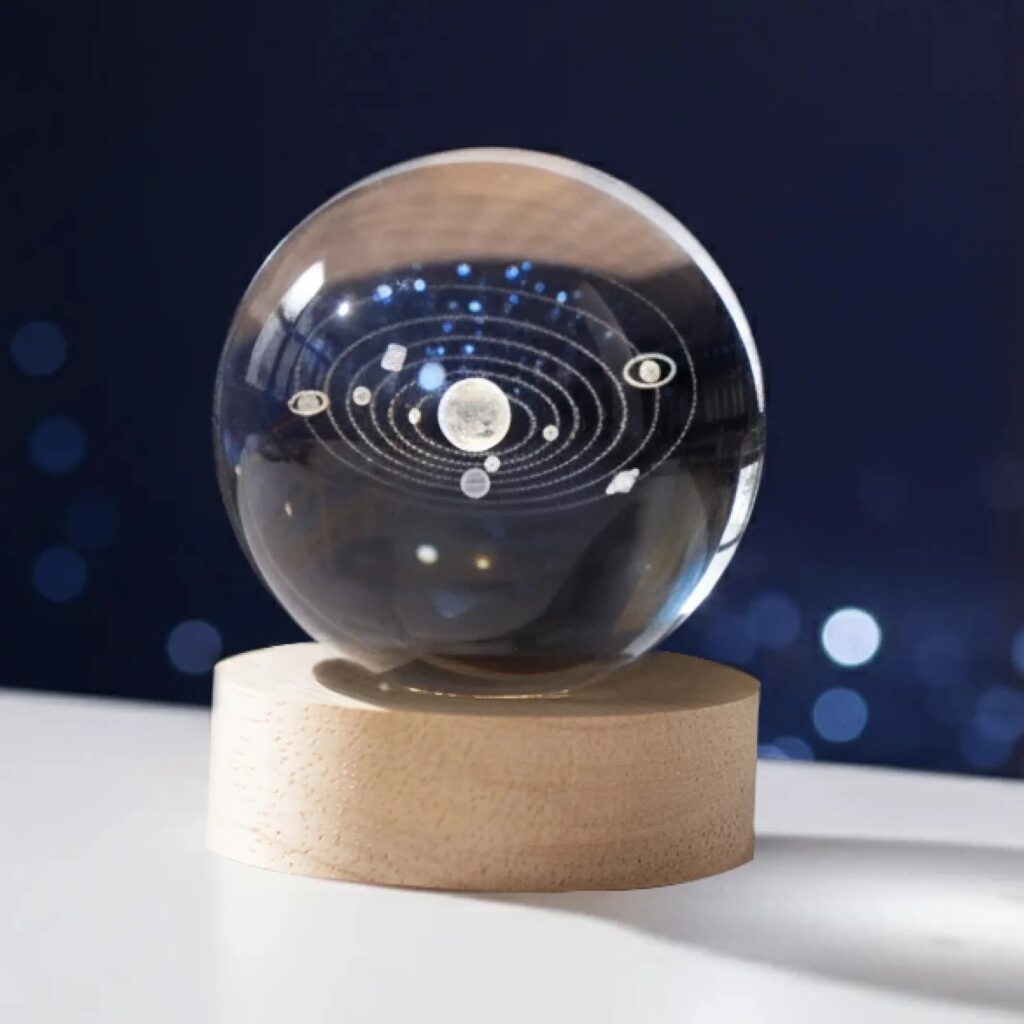

Bola de cristal K9 de 80 mm de diametro para grabado interior en tres dimensiones — **La pieza que sujeta.** Bola K9 de 80 mm: el diametro para el que estan dimensionados los soportes y el vaso.

El montaje, paso a paso

Puesto en orden, para que se vea que no tiene misterio una vez se tiene el conjunto:

Se coloca la almohadilla antivibracion bajo el vaso, sobre la bandeja de la maquina.
Se montan los dos soportes con las tuercas moleteadas, que se aprietan a mano: no hace falta herramienta y no hay que buscar una llave a media produccion.
Se asienta la bola centrada en los soportes.
Se vierte el aceite hasta cubrirla entera, 2 mm por encima, leyendo la altura en la escala del vaso.
Se espera a que desaparezcan las burbujas.
Se introducen en xTool Studio el diametro de la bola y la altura de aceite que marca el vaso, y se lanza el trabajo.
Al terminar, la placa perforada saca la bola dejandola escurrir, sin tocarla ni volcar el vaso.

La parte que mas se agradece es la ultima: sacar una esfera de 80 mm del fondo de un vaso lleno de aceite con los dedos es justo la forma de tirarla al suelo.

Bote de 500 ml de aceite de grabado interior de xTool, parafina liquida para sumergir la bola de cristal — **Lo que va dentro del vaso.** El aceite se compra aparte: el utillaje sujeta y mide, pero no lo incluye.

Mantenimiento: practicamente ninguno

No tiene electronica, no tiene optica y no toca el haz: es sujecion. Lo unico que pide es limpieza, y por un motivo concreto — los restos que se queden en el vaso o en los soportes acaban en el aceite de la siguiente pieza, que es lo que lo enturbia antes de tiempo.

Con lavarlo con agua y jabon lavavajillas y secarlo bien antes de guardarlo esta todo hecho. Y conviene secarlo de verdad: el agua es justo lo que el fabricante avisa que no debe entrar en el grabado.

Que maquina hace falta

Esta familia esta disenada para el xTool F2 Ultra UV, que monta un laser ultravioleta de 5 W a 355 nm. Es la unica maquina de xTool con modo de grabado interior.

Area de grabado interior: 70 x 70 mm (en superficie llega a 200 x 200 mm).
Software: xTool Studio, con el modo Inner Engraving. xTool indica que no admite LightBurn ni otros programas de terceros.
Optica: el grabado interior usa una lente distinta de la de superficie y hay que cambiarla antes de trabajar.
Tiene ademas calibraciones propias de area y de eje Z para el grabado interior.

Admite modelos en STL, OBJ, AMF, 3MF, GLB y PLY, e imagenes en SVG, DXF, JPG y PNG para grabado interior en dos dimensiones.

Sigue explorando

Ver Accesorios xTool Más de xTool Ver todo el catálogo

Preguntas frecuentes

Preguntas sobre este producto

¿Qué trae exactamente la caja?

El vaso graduado hasta 110 mm, dos soportes de centrado, seis tuercas moleteadas de ajuste a mano, la placa perforada para extraer la bola y la almohadilla antivibración. No incluye ni el aceite ni la bola.

¿Es imprescindible o me apaño con un vaso?

En la práctica es imprescindible, y por tres motivos concretos: el software necesita la altura real de aceite que da la escala del vaso; la bola tiene que estar centrada donde el software cree que está, o la figura sale descentrada dentro del cristal; y la vibración degrada un trabajo que son decenas de miles de puntos.

¿Se gasta?

No. Es de compra única: se limpia con agua y jabón lavavajillas y se vuelve a usar. El único consumible de la técnica es el aceite.

¿Sirve para el bloque o el corazón?

No hace falta. Esas piezas tienen caras planas, no hay efecto lente y se graban en seco, sin sumergirlas y sin sujeción especial. El utillaje es para esferas.

¿Vale para bolas de otro diámetro?

Está dimensionado para la bola de cristal K9 de 80 mm de xTool, que es la de esta familia. Para otros diámetros no lo hemos verificado y no lo afirmamos.

¿Qué más necesito para hacer una esfera?

Tres cosas: la bola, el aceite de grabado interior y este utillaje. Opcionalmente la base LED redonda, que no interviene en el grabado pero es lo que hace que la pieza acabada luzca.
