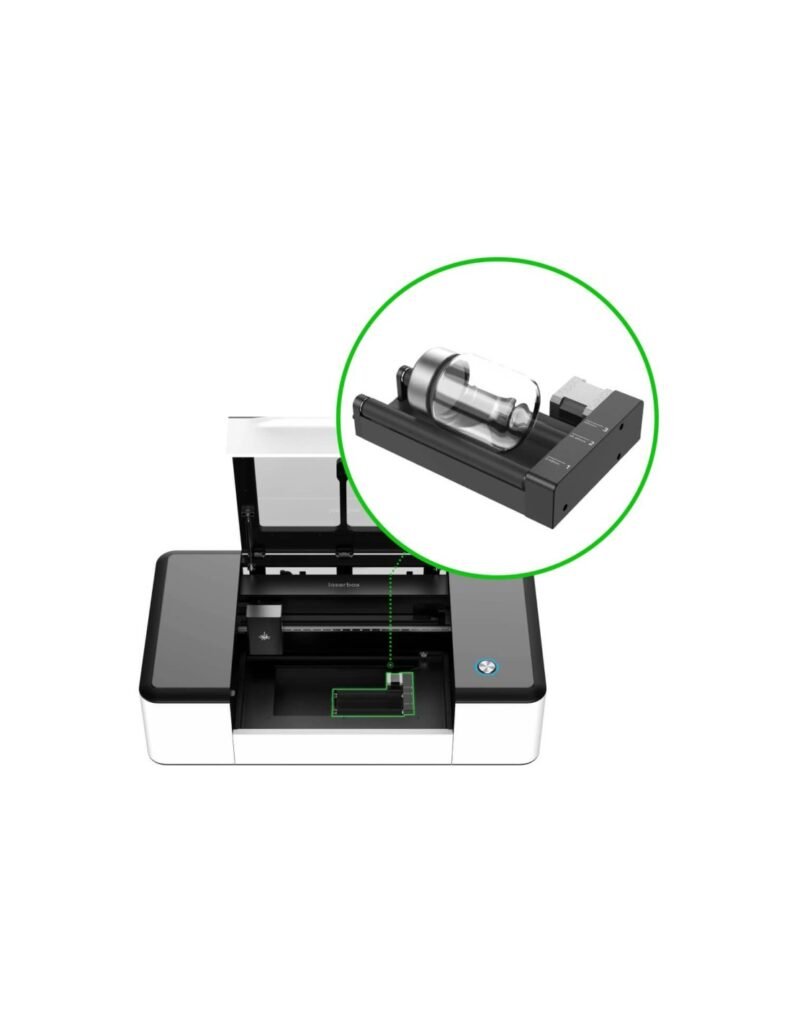

El módulo de grabado con rodillo giratorio Laserbox es el accesorio diseñado para ampliar la Laserbox Rotary y permitir el grabado de objetos cilíndricos. Gracias a su sistema de rodillos, la pieza gira durante el proceso para que el láser pueda marcar superficies curvas como vasos pequeños, tubos, botellas, cilindros, piezas educativas y productos personalizados. Es una herramienta especialmente útil para centros educativos, laboratorios maker, talleres creativos y usuarios que quieren pasar del grabado plano 2D al grabado sobre volumen.
Módulo de grabado con rodillo giratorio Laserbox
grabado cilíndrico 360º para Laserbox Rotary
Accesorio pensado para Laserbox Rotary que permite grabar objetos cilíndricos de 3 a 70 mm de diámetro. Es una ampliación muy interesante para educación, prototipado, personalización, proyectos maker y trabajos donde una superficie plana no es suficiente.
La clave está en el giro controlado del objeto: el rodillo mantiene la pieza en rotación mientras el láser graba el diseño sobre la superficie curva.
✅ Complemento para Laserbox Rotary · ✅ cilindros de 3 a 70 mm · ✅ grabado 360º · ✅ ideal para educación y personalización · 💳 Financiación hasta 60 meses
Qué consigues con este módulo rotatorio:
- Grabado sobre piezas cilíndricas que no pueden trabajarse correctamente en plano.
- Más posibilidades educativas para proyectos STEAM, tecnología y fabricación digital.
- Más variedad de producto en personalización, regalos, tubos, piezas redondas y prototipos.
- Integración con Laserbox Rotary mediante detección del modo de grabado cilíndrico en software.
Módulo de grabado con rodillo giratorio Laserbox para cilindros
Compatibilidad real del módulo rotatorio Laserbox
| Equipo / accesorio | Compatibilidad | Comentario técnico |
|---|---|---|
| Laserbox Rotary | Sí | Es la máquina necesaria indicada por Robotix y xTool para este módulo. |
| Software Laserbox | Sí, con Laserbox Rotary | Al detectar el módulo, el software entra en modo de grabado cilíndrico. |
| xTool M1 / M1 Ultra / S1 / D1 / F1 / P2S | No | Estas familias usan accesorios rotatorios distintos, como RA2 / RA2 Pro o accesorios específicos según modelo. |
| RA2 / RA2 Pro | Producto diferente | No confundir este módulo Laserbox con los rotatorios RA2 / RA2 Pro de xTool. |
Importante: esta ficha debe posicionarse para Laserbox Rotary. No conviene llamarlo “rotatorio xTool universal”, porque eso puede atraer búsquedas de RA2 Pro, M1, S1 o D1 y generar errores de compatibilidad.
Cómo funciona el grabado con rodillo giratorio
El módulo se coloca dentro de la Laserbox Rotary para sostener el objeto cilíndrico. Durante el trabajo, el cilindro gira sobre los rodillos mientras el láser realiza el grabado. De esta forma, el diseño puede aplicarse sobre la superficie curva en lugar de limitarse a una pieza plana.
- 1. Se instala el módulo dentro de la Laserbox Rotary.
- 2. Se conecta el cable al conector de aviación de la máquina.
- 3. Se mide el diámetro del objeto cilíndrico.
- 4. Se ajusta la posición del rodillo móvil según el diámetro.
- 5. El software Laserbox detecta el módulo y entra en modo cilíndrico.
- 6. Se coloca el diseño sobre el eje del cilindro y se ajustan potencia y velocidad.
- 7. Se envía el trabajo y la Laserbox ejecuta el grabado sobre la pieza giratoria.
Rango de diámetro y posiciones del rodillo
| Posición del rodillo | Diámetro de cilindro | Uso orientativo |
|---|---|---|
| Posición 1 | 3–50 mm | Tubos finos, piezas pequeñas, objetos cilíndricos estrechos. |
| Posición 2 | 45–60 mm | Cilindros medianos, botes pequeños y objetos redondos de diámetro intermedio. |
| Posición 3 | 60–70 mm | Piezas cilíndricas de mayor diámetro dentro del límite de Laserbox Rotary. |
Nota técnica: si el diámetro del objeto es inferior a 30 mm, xTool indica que el módulo debe elevarse para alcanzar el rango de enfoque del láser. Por ejemplo, un cilindro de 17 mm necesitaría una elevación mínima aproximada de 13 mm.
Materiales y objetos recomendados
| Objeto / material | Recomendación | Comentario técnico |
|---|---|---|
| Cilindros de madera | Muy recomendado | Buena aplicación para educación, prototipos y regalos personalizados. |
| Tubos de cartón / papel | Recomendado | Útil para packaging, maquetas, proyectos escolares y demostraciones. |
| Botellas o botes pequeños | Recomendado con pruebas | Debe respetar diámetro, estabilidad y superficie adecuada para que no patine. |
| Cristal liso | Con precaución | xTool recomienda usar cinta en superficies lisas para evitar deslizamiento y desalineación durante el giro. |
| Metal pintado / anodizado | Según láser y acabado | Depende de la respuesta del material al láser de la Laserbox y del acabado superficial. |
| Objetos irregulares o cónicos | No es su punto fuerte | Este módulo está orientado a cilindros. Para piezas muy cónicas o complejas hay que hacer pruebas de estabilidad. |
Consejo PRO: antes de grabar una pieza final, comprueba diámetro, alineación del eje, estabilidad sobre los rodillos, enfoque, potencia, velocidad y riesgo de deslizamiento.
Módulo rodillo Laserbox vs RA2 / RA2 Pro
| Accesorio | Compatible con | Mejor para |
|---|---|---|
| Módulo de grabado con rodillo giratorio Laserbox | Laserbox Rotary | Cilindros de 3 a 70 mm dentro del ecosistema Laserbox. |
| RA2 / RA2 Pro | xTool M1, S1, D1 y otros modelos según versión / cable / kit | Vasos, botellas, anillos, cilindros y piezas rotatorias en máquinas xTool actuales compatibles. |
| Conclusión | No son intercambiables | Si tienes Laserbox Rotary, este es el módulo adecuado. Si tienes M1/S1/D1, revisa RA2 / RA2 Pro. |
Instalación orientativa y buenas prácticas
La instalación debe realizarse siguiendo la guía oficial de xTool. El proceso implica retirar la placa/panel correspondiente dentro de la Laserbox Rotary, colocar el módulo en la posición correcta, conectar el cable y trabajar desde el modo de grabado cilíndrico del software Laserbox.
- Apagar la máquina antes de instalar o retirar el módulo.
- Alinear bien el módulo para que el eje del cilindro quede paralelo al eje de grabado.
- Conectar el cable correctamente al conector de aviación y mantenerlo pegado al fondo para evitar daños por láser.
- Medir el diámetro del cilindro y ajustar el rodillo móvil a la posición correcta.
- Evitar deslizamientos en superficies muy lisas usando cinta adecuada en los extremos del cilindro.
- Volver al modo 2D retirando el módulo y reinstalando el panel/panal según indique la guía.
Especificaciones técnicas — módulo de grabado con rodillo giratorio Laserbox
| Producto | Módulo de grabado con rodillo giratorio para Laserbox |
| Referencia Robotix | P5010098 |
| Marca / ecosistema | xTool / Makeblock Laserbox |
| Compatibilidad principal | Laserbox Rotary |
| Tipo de accesorio | Módulo de grabado con rodillo giratorio / Rotary Roller Engraving Module |
| Diámetro de cilindro admitido | 3–70 mm |
| Posición 1 del rodillo | 3–50 mm |
| Posición 2 del rodillo | 45–60 mm |
| Posición 3 del rodillo | 60–70 mm |
| Conexión | Cable al conector de aviación de la Laserbox Rotary |
| Software | Laserbox software, con detección del modo de grabado cilíndrico |
| Uso recomendado | Educación, grabado cilíndrico, personalización de objetos redondos, prototipado y proyectos maker |
Nota técnica: este módulo no debe confundirse con RA2 / RA2 Pro. Es un accesorio específico del ecosistema Laserbox Rotary. Para objetos con diámetro inferior a 30 mm, la guía de xTool indica elevar el módulo para alcanzar el rango de enfoque correcto.
Preguntas frecuentes — módulo de grabado con rodillo giratorio Laserbox
¿Para qué sirve el módulo de grabado con rodillo giratorio Laserbox?
El módulo de grabado con rodillo giratorio Laserbox sirve para grabar objetos cilíndricos dentro de la Laserbox Rotary. Hace girar la pieza mientras el láser marca la superficie curva.
¿Qué máquina necesito para usarlo?
Necesitas una Laserbox Rotary. Robotix lo indica como complemento para la cortadora láser Laserbox Rotary, por lo que no debe venderse como accesorio universal para cualquier láser xTool.
¿Qué diámetro de cilindros puede grabar?
Permite grabar cilindros de 3 a 70 mm de diámetro. El rodillo móvil tiene tres posiciones para adaptarse a rangos de 3–50 mm, 45–60 mm y 60–70 mm.
¿Sirve para xTool M1, S1 o D1?
No. Para xTool M1, S1, D1 u otros modelos actuales hay que revisar accesorios como RA2 / RA2 Pro según compatibilidad. Este producto corresponde al ecosistema Laserbox Rotary.
¿Qué pasa si el cilindro mide menos de 30 mm?
xTool indica que, cuando el diámetro es inferior a 30 mm, el módulo debe elevarse para alcanzar el rango de enfoque del láser. Por ejemplo, para un cilindro de 17 mm se recomienda una elevación mínima aproximada de 13 mm.
¿Sirve para cristal?
Puede usarse con objetos cilíndricos lisos si el material es compatible con el láser, pero en superficies muy lisas como cristal xTool recomienda usar cinta en los extremos para evitar que el objeto patine o se desalineé durante el giro.
¿No sabes si necesitas este módulo Laserbox o un RA2 Pro?
Te ayudamos a identificar el accesorio correcto según tu máquina: Laserbox Rotary, xTool M1, M1 Ultra, S1, D1, F1 Ultra o P2S. Así evitas comprar un rotatorio que no encaje con tu equipo.
