Técnicas básicas de corte láser en modo de grabado profundo sobre metal

1. Materiales

Latón

Aluminio

Titanio

Acero inoxidable cepillado

Plata de ley 925

2. Uso del equipo

Técnicas básicas de corte láser en modo de grabado profundo sobre metal

F2 Ultra

3. Pasos del procesamiento

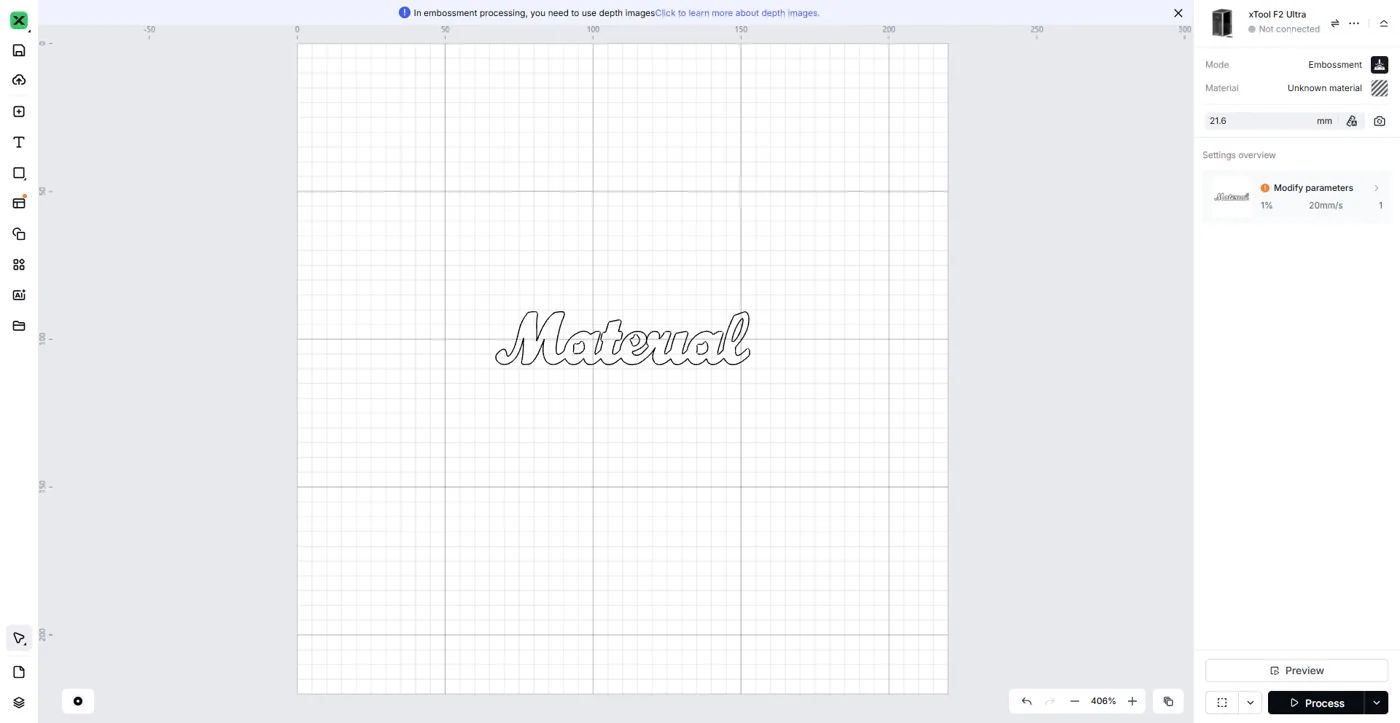

3.1 Cargar el patrón que se va a cortar

Técnicas básicas de corte láser en modo de grabado profundo sobre metal

Los patrones para el corte en modo de grabado profundo deben ser gráficos de líneas con trayectoria cerrada.

3.2 Configurar el patrón en un modo apto para corte

Técnicas básicas de corte láser en modo de grabado profundo sobre metal

1. Selecciona el gráfico de líneas cargado y haz clic en Offset para acceder a los ajustes de Offset.

Técnicas básicas de corte láser en modo de grabado profundo sobre metal2. Elige el estilo de esquina (Corner Style) que prefieras y haz clic en Confirmar.

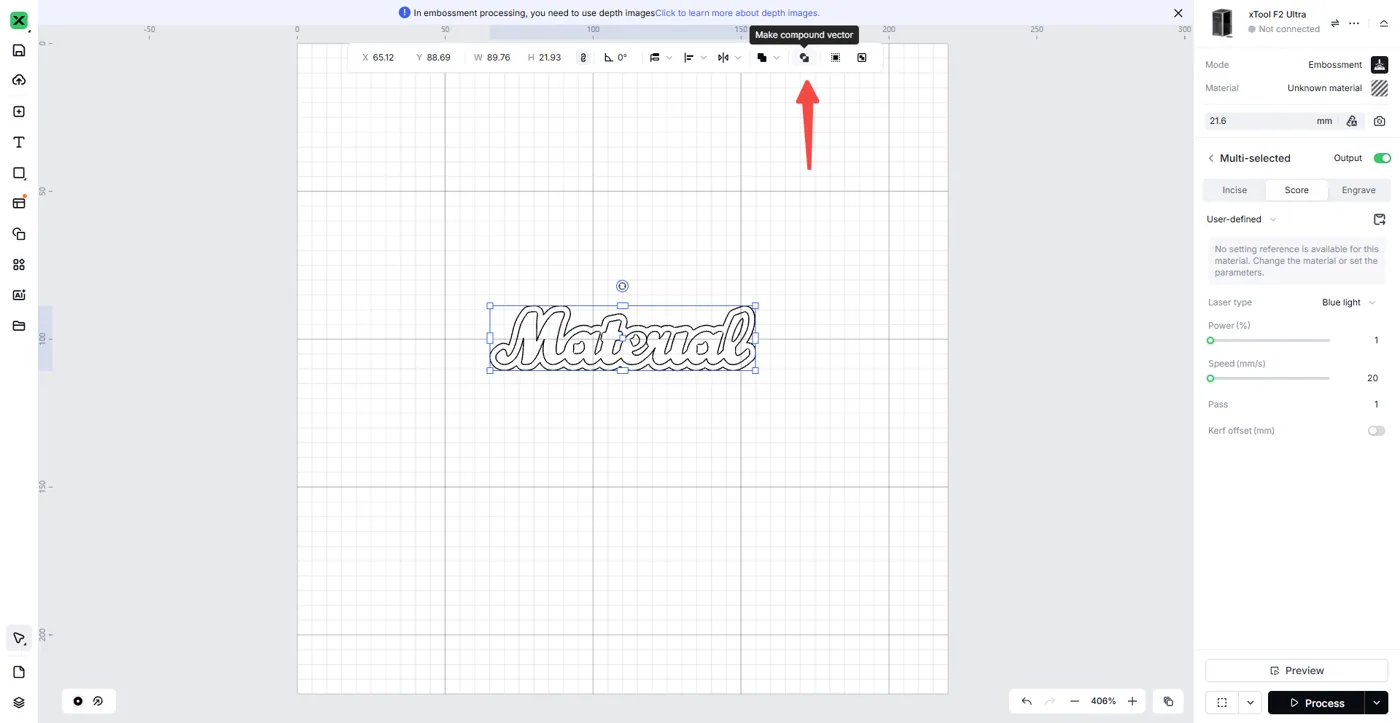

Técnicas básicas de corte láser en modo de grabado profundo sobre metal3. Selecciona todos los patrones generados y haz clic en Crear vector compuesto (Make Compound Vector).

3.3 Configurar los parámetros de corte

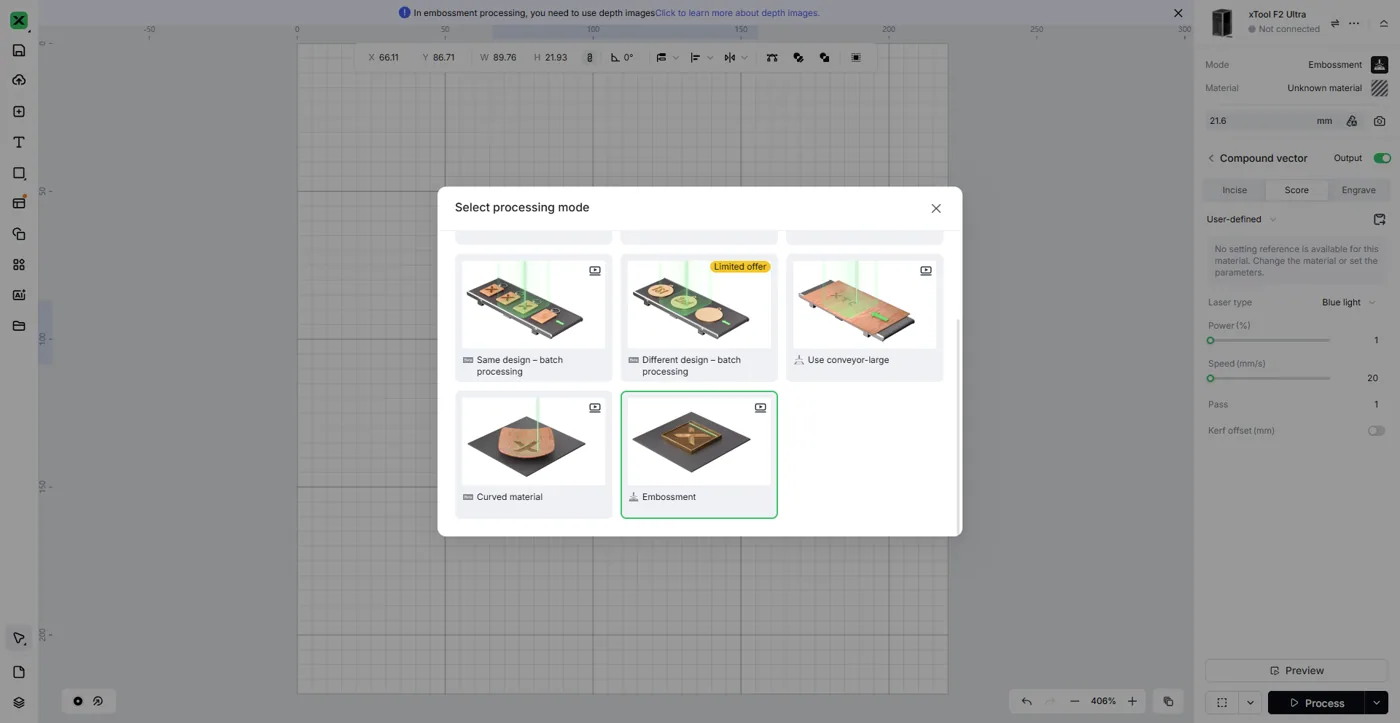

Técnicas básicas de corte láser en modo de grabado profundo sobre metal1. Selecciona el modo de procesamiento Relieve (Embossment).

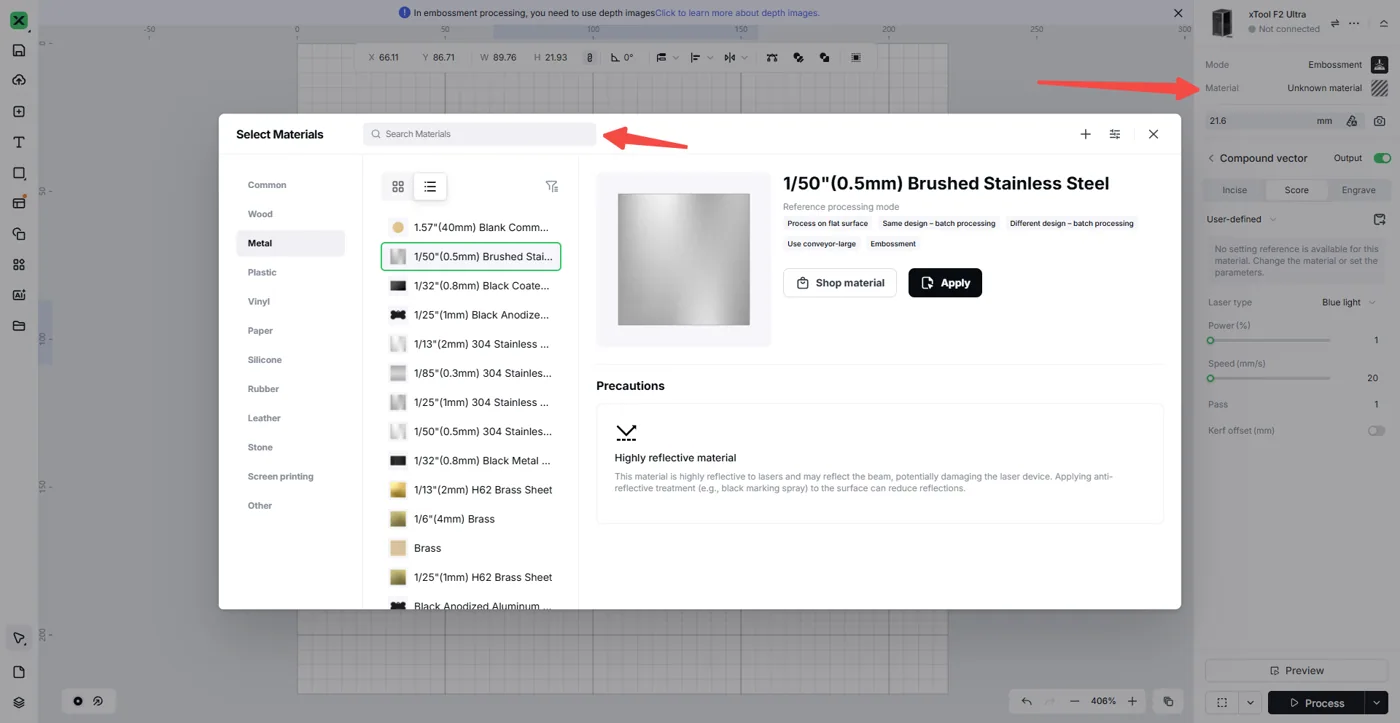

Técnicas básicas de corte láser en modo de grabado profundo sobre metal2. En la sección Selección de material, elige el material que quieres procesar y haz clic en Aplicar

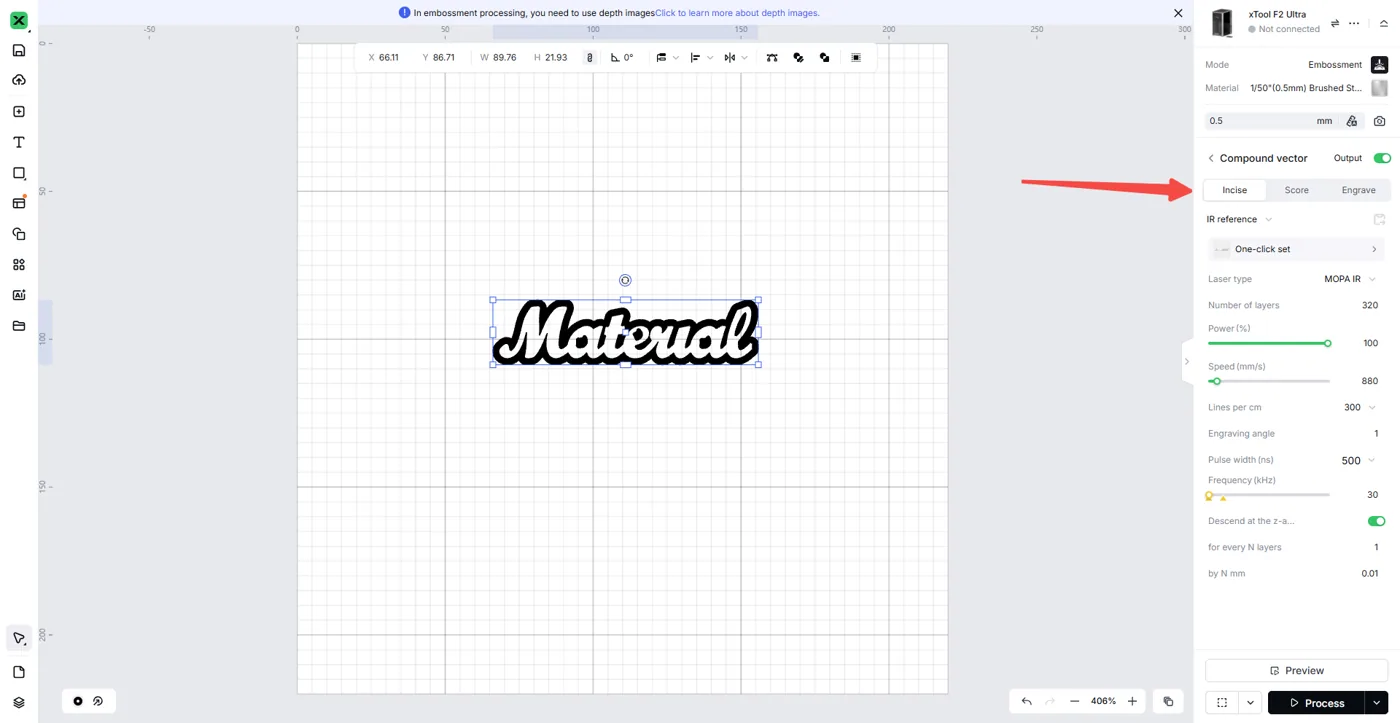

Técnicas básicas de corte láser en modo de grabado profundo sobre metal3. Selecciona todas las formas del lienzo y, después, haz clic en el modo Incisión (Incise) a la derecha para iniciar el procesamiento.

Ajusta el enfoque del láser a la posición focal correcta y previsualiza la zona de procesamiento. A continuación, haz clic en el botón Iniciar y espera a que se procese el material. Ten en cuenta que el material no debe colocarse directamente sobre la base plana del equipo; debe procesarse sobre el panel de listones (Slatted Panel).

Materiales para grabado profundo con la xTool F2 Ultra

El corte en modo grabado profundo se hace con la xTool F2 Ultra. Para practicar con metales puedes usar estos productos. Son productos de la gama xTool que tenemos en catálogo; comprueba en cada ficha la compatibilidad con tu modelo antes de elegir.
