Guía para principiantes: procesado láser de malla de acero
1. Equipo y materiales
1.1 Materiales de impresión
Pantalla recubierta de malla 100, 11,5″ x 16″
Pantalla recubierta de malla 100, 9″ x 12″

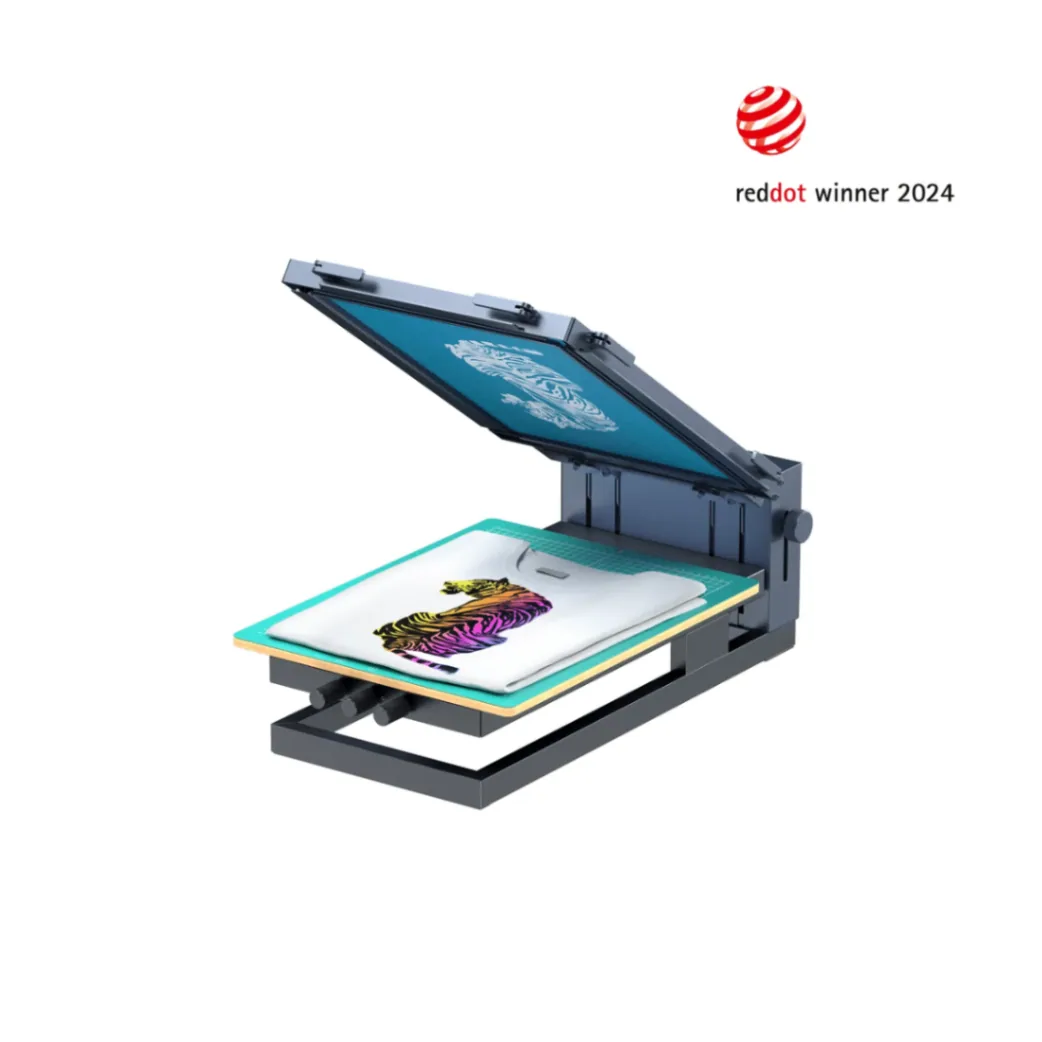

Impresora de serigrafía xTool
Lienzo blanco en blanco tensado 8″ x 10″
Marco de serigrafía 9″ x 12″
Marco de serigrafía 11,5″ x 16″

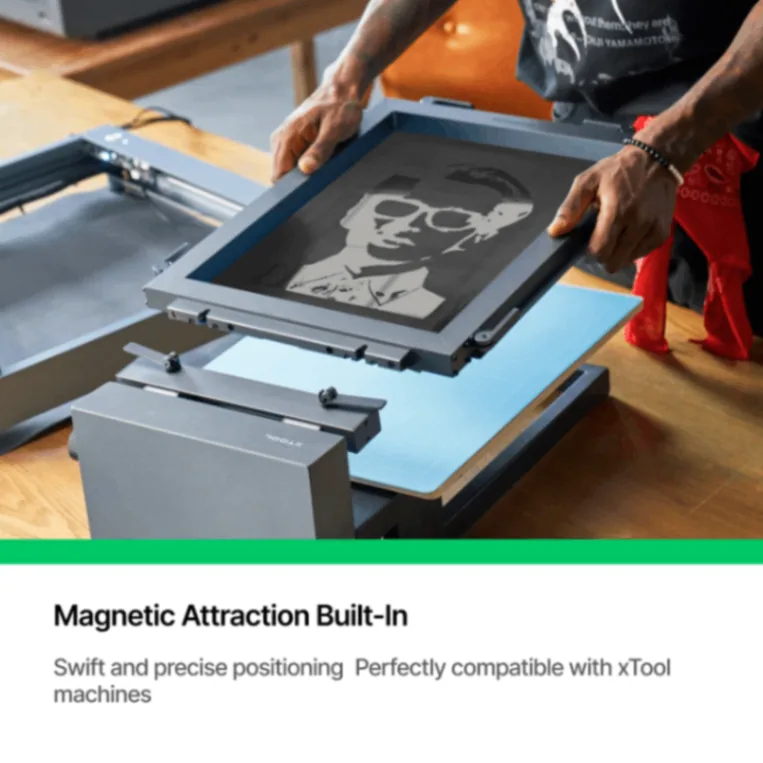

Pieza de fijación de marco para impresora de serigrafía

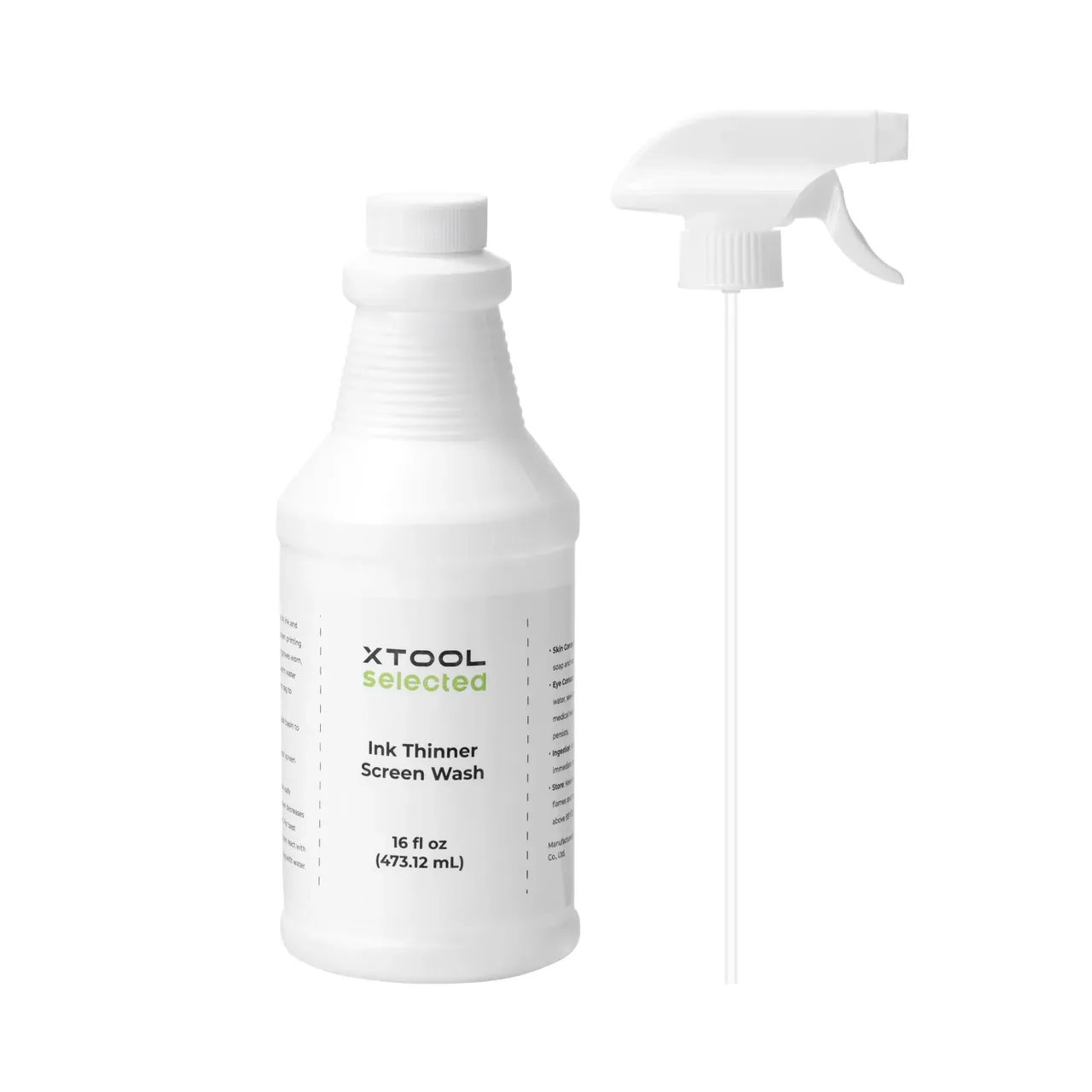

Removedor de tinta de serigrafía
1.2 Tinta de impresión
Tipos de tinta disponibles: Tipos de tinta compatibles con la impresora de serigrafía xTool – Centro de soporte de xTool
Set de tinta de serigrafía a base de aceite
Tinta de serigrafía a base de aceite
Set de tinta a base de aceite / blanco / negro.

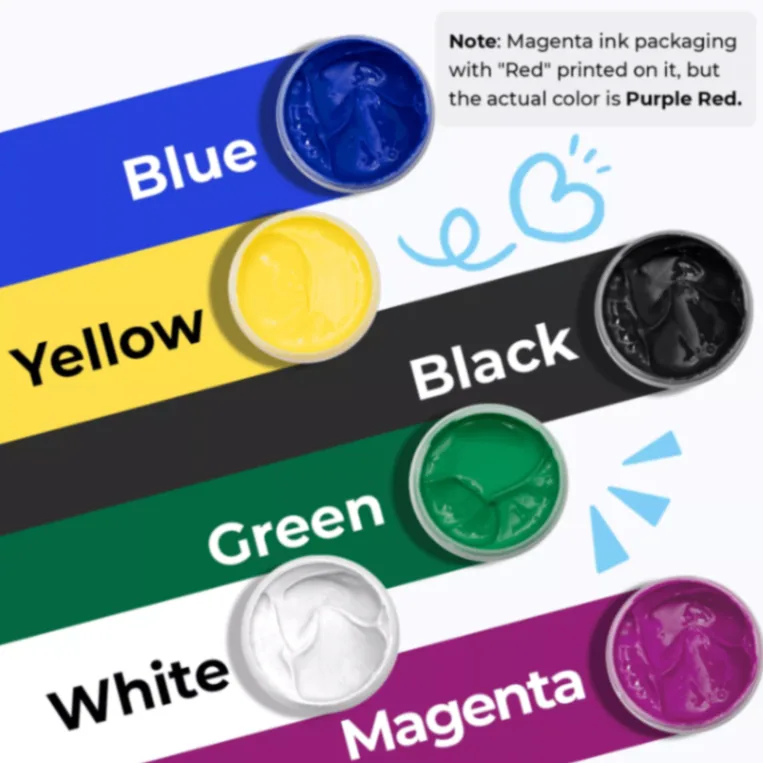

Set de tinta de serigrafía en colores básicos
Busca más materiales en la web oficial
Tinta al agua en varios colores / fluorescente / fosforescente / purpurina dorada y plateada / termocrómica / fotocrómica.
Set de tinta UV de serigrafía en colores básicos
Tinta plastisol
Blanco/Negro/Purpurina dorada/Efecto relieve (foam).
Set de tinta acrílica de serigrafía en colores básicos
Set de tinta acrílica de serigrafía en colores fluorescentes
Set multicolor/Blanco/Negro/Fluorescente/Purpurina dorada y plateada.
1.3 Superficie de impresión
Tipos de superficies y características de impresión
Se recomienda hacer coincidir la densidad de malla de la pantalla con las características de la tinta según la superficie de aplicación correspondiente.
Tela de algodón
La tinta puede desteñir tras el lavado y puede haber una falta de correspondencia entre la elasticidad de la tinta y el tejido de algodón.
Fibra de poliéster
Puede haber una adherencia superficial insuficiente.
Vaquero (denim)
El tejido vaquero suele ser de color oscuro, lo que puede hacer que los diseños impresos se vean poco nítidos.
Tejido de nailon
Puede producirse una adherencia superficial insuficiente.
Papel
El exceso de humedad de la tinta puede hacer que el papel se combe y que la tinta traspase con facilidad.
Vidrio
La tinta puede desprenderse al limpiar la impresión.
Latón
La tinta puede desprenderse al limpiar la impresión.
Madera
Puede producirse difusión de la tinta a lo largo de la veta de la madera.
1.4 Adaptación del equipo de procesado
Modo de procesado adaptado: Procesado sobre superficie plana

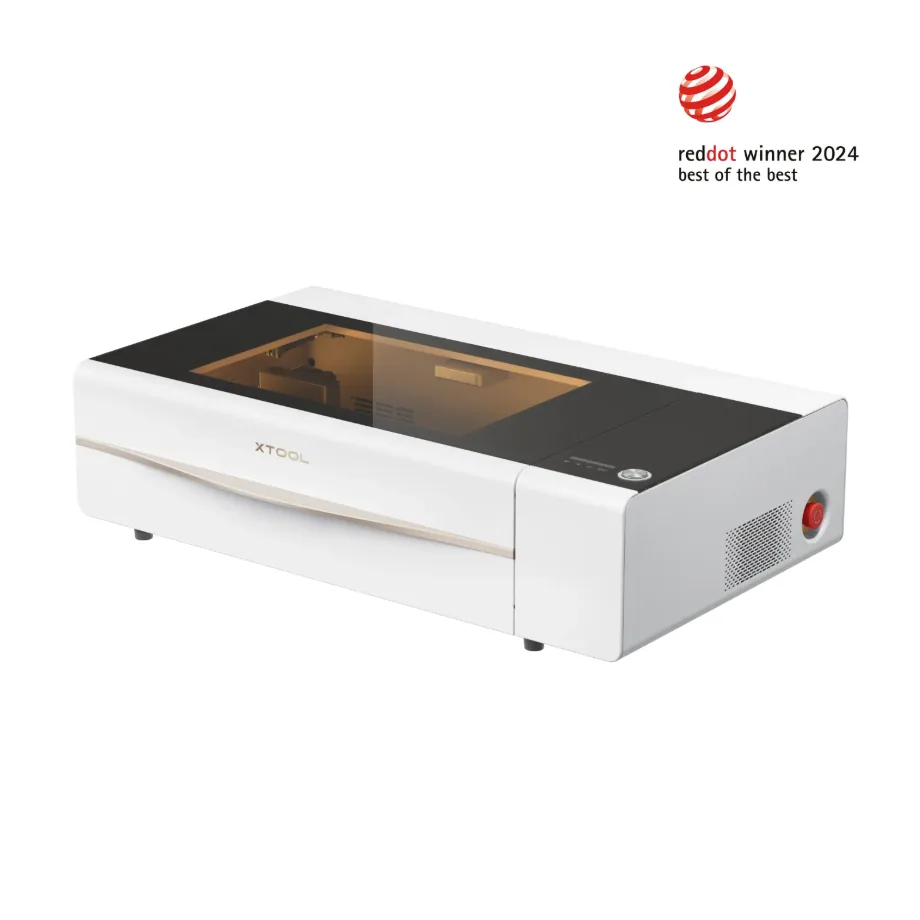

Serie xTool P2
2. Preparación antes del procesado
2.1 Uso de equipo de protección
Se recomienda conectar el tubo de extracción de humos del equipo a una zona de ventilación exterior.
Al operar el equipo durante el procesado, debe llevarse mascarilla.
Si durante el procesado hay emisión de luz expuesta, deben usarse gafas de protección láser adecuadas para la longitud de onda del láser correspondiente.
2.2 Los dos tipos de malla que vende actualmente XTOOL:
Nombre | Características de la tinta de impresión | Casos de uso recomendados | Materiales de impresión adecuados |
Malla 100 | En comparación con la malla 200, la precisión del grabado muestra menos detalle en los rasgos faciales de los personajes. | Adecuada para la mayoría de materiales. | Materiales rugosos y muy absorbentes, como cartón y tejido. |
Malla 200 | El grabado y la impresión tienen alta precisión, lo que permite capturar con detalle los rasgos faciales de las figuras impresas. | Adecuada para la mayoría de materiales. | Materiales lisos como vidrio, metal y PET. |
2.3 Comparativa del procesado con CO2 entre la pantalla de poliéster y la pantalla recubierta
Material | Reacción del material a la fuente de luz | Método de procesado |
Pantalla de poliéster | Puede fundirse con la fuente de luz CO2 | Puede usarse una matriz centrada en los parámetros recomendados para seleccionar los parámetros adecuados para este procesado. |
Pantalla recubierta | Respuesta débil a la fuente de luz CO2 | Procesar directamente con los parámetros recomendados. |
2.4 Montar la pantalla en el marco de serigrafía
Instalación de la pantalla de poliéster Documento;
Instalación de la pantalla de poliéster Vídeo;
2.5 ¿Es necesario retirar la placa base?
Marco de serigrafía de tamaño pequeño: puede colocarse directamente en la zona de procesado tras retirar la tira portacuchillas.
[Diagrama de retirada de la tira portacuchillas] [Diagrama de colocación del marco pequeño].
Marco de serigrafía grande: la barra portacuchillas debe retirarse a la vez y colocarse en la base elevadora (Riser Base), para evitar que el marco interfiera en el movimiento y el procesado del cabezal láser.
Guía en documento.
3. Problemas habituales y soluciones
3.1 Cómo determinar la cara de procesado de la pantalla
En el caso de la pantalla recubierta vendida por XTOOL, colócala con la cara cubierta por el papel de enmascarar blanco hacia arriba y la cara pegada al cartón corrugado hacia abajo. La cara que queda hacia arriba es la superficie que debe procesar el cabezal láser.
3.2 Fenómenos tras el procesado
Al procesar con CO₂, la pantalla recubierta no se corta ni se graba, y no se produce fusión ni rotura de los hilos de la plantilla.
El grabado láser retira la capa de recubrimiento de la superficie de la plantilla, y los cambios de potencia afectan a la eficacia de esa retirada.
Utiliza los parámetros recomendados para el procesado y realiza la impresión sobre la pantalla ya procesada. El resultado de impresión es muy nítido.
3.3 Cómo evitar problemas anómalos
Utiliza el modo de escaneo de una sola pasada para el procesado.
Limpia el cabezal láser y la placa base de la máquina con frecuencia.
Procesa utilizando los parámetros recomendados.
3.4 Limpieza de tinta de la pantalla
La pantalla con el patrón grabado puede reutilizarse para imprimir varias veces tras el grabado:
Tras imprimir con un color, humedece y empapa la tinta original con un disolvente de tinta y después aclara la tinta ablandada con agua del grifo. Una vez retirada la suciedad y los restos de agua, puedes volver a imprimir el patrón grabado con otro color.
Tras grabar el patrón, la pantalla no puede reprocesarse retirando toda la capa de recubrimiento y volviendo a recubrir la superficie:
El grosor del recubrimiento de la superficie renovada es distinto del original, por lo que no pueden aplicarse los parámetros recomendados existentes.
El material de recubrimiento reaplicado puede ser distinto al anterior y no ser compatible con los parámetros recomendados existentes.
